POLITECHNIKA KRAKOWSKA

im. Tadeusza Kościuszki

INSTYTUT MATERIAŁÓW I KONSTRUKCJI BUDOWLANYCH

Katedra Konstrukcji Metalowych

31-155 KRAKÓW ul. Warszawska 24, tel. (012) 628-20-33

ĆWICZENIE LABORATORYJNE NR 6

Temat ćwiczenia:

  1. Obliczyć charakterystyki geometryczne Aeff i Weff blachownicy spawanej klasy 4 o wymiarach pokazanych na rysunku:

a) stalowej wykonanej ze stali S 235

b) aluminiowej wykonanej ze stopu klasy A.

Opracował:

Paweł Ciszek, rok trzeci, grupa 10

Zaliczył:

mgr inż. Mirosław Boryczko, 02.11.2010

Ćwiczenie laboratoryjne nr 6. Charakterystyki efektywne blachownic stalowych i aluminiowych klasy 4 w stanie prostego zginania.

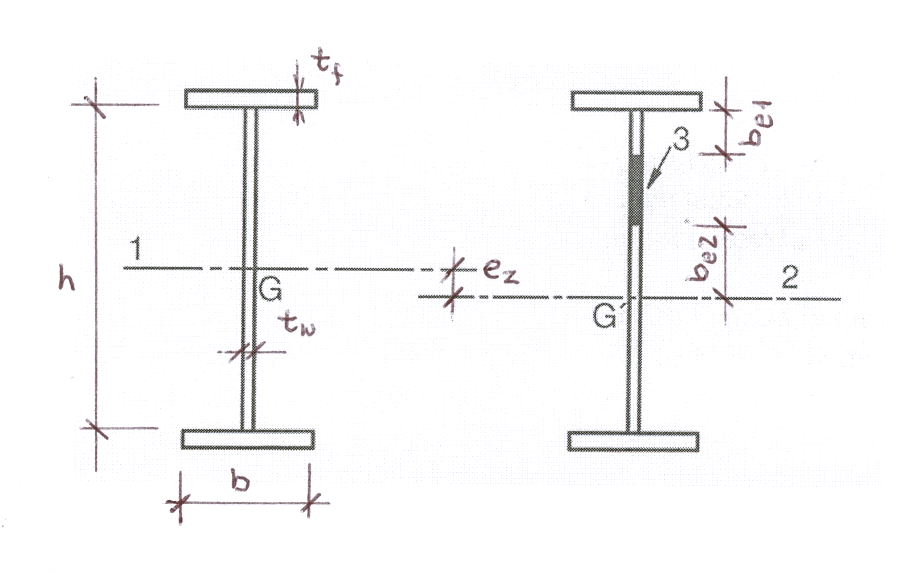

1. Charakterystyki geometryczne blachownicy ze stali S 235, w stanie prostego zginania, o wymiarach nominalnych przekroju dwuteowego bisymetrycznego

b = 180 mm, h = 700 mm, tf = 10 mm, tw = 5 mm.

Wyniki obliczeń:

  1. strefa ściskana środnika bc = h/2 →

0x08 graphic
beff = 309,55 mm

be1 = 0,4 beff = 123,82 mm

be2 = 0,6 beff = 185,73 mm

Aeff = 68,98 cm2

Seff = -41,66 cm3

ez = -6,039 mm

  1. strefa ściskana bc = h/2 + ez

be1 = 128,17 mm

be2 = 192,26 mm

Aeff = 70,53 cm2

Seff = -9,615 cm3

ez = -1,36 mm

Jeff = 59312,96 cm4

Weff = 1745,66 cm3

ρc = (λ - 0,11)/λ2 → λ = h/139tε > 0,673 → ε =√ (235/fy)

2. Charakterystyki geometryczne blachownicy za stopu AW-5083 (ε = 1,0), w stanie prostego zginania, o wymiarach nominalnych przekroju dwuteowego bisymetrycznego

bf = 180 mm, hw = 700 mm, tf = 24 mm, tw = 16 mm.

0x08 graphic

Wyniki obliczeń:

  1. strefa ściskana środnika bc = bw/2 →

a = 0,7 tw = 11,2 mm

bw = hw - 2a = 947,6 mm

ρcw = 0,788

tweff = twρcw = 12,61 mm

Aeff =202,14 cm2

Seff = -380,692 cm3

ez = -18,833 mm

Jeff = 307595,72 cm4

Weff = 8224,48 cm3

ρcw = (25/λ - 150/λ2) → λ = 0,4bw/tw >15 → bw/tw > 38
