INSTYTUT ELEKTROTECHNIKI PRZEMYSŁOWEJ

ZAKŁAD ENERGOELEKTRONIKI I STEROWANIA

Laboratorium Energoelektroniki

Tyrystorowe układy prostownikowe jednofazowe

Rok akad. : 2004 / 2005

Wykonujący ćwiczenie:

Nr ćwiczenia:

1

Wydział: Elektryczny

1.Matuszak Paweł

Rodz. stud. : III

2. Melonek Andrzej

Data wykonania ćwiczenia:

05.04.2005

Kierunek: Elektrotechnika

3. Patron Grzegorz

Specjalność: UEiIPP

4. Strugiński Krzysztof

Data oddania sprawozdania:

26.04.2005

Profil: -

5. Wojtaszek Łukasz

Nr grupy ćwicz : 1

6. Frencel Krzysztof

Ocena:

Uwagi:

1. Schemat pomiarowy

0x01 graphic

2. Tablice pomiarów

Lp.

Rodzaj obciążenia

z

Ul

Il

Ppl

I

Id

U

Ud

-

-

el

V

A

W

A

A

V

V

-

1

2

3

4

5

6

7

8

9

1

R

0

230

2,20

365

2,20

1,44

162

100

2

20

230

2,15

350

2,15

1,34

158

95

3

40

230

2,05

320

2,05

1,20

150

81

4

60

230

1,85

265

1,85

0,98

136

70

5

80

230

1,60

200

1,60

0,76

116

51

6

100

230

1,30

130

1,30

0,54

92

35

7

120

230

0,90

65

0,90

0,32

62

20

8

140

230

0,50

20

0,50

0,16

30

10

9

160

230

0

5

0,20

0,04

0

0

10

180

230

0

0

0

0

0

0

1

RL

0

230

1,65

220

1,65

1,16

170

84

2

20

230

1,55

195

1,55

1,08

168

76

3

40

230

1,40

160

1,40

0,92

160

66

4

60

230

1,25

125

1,25

0,78

148

56

5

80

230

0,95

75

0,95

0,54

124

39

6

100

230

0,70

40

0,70

0,36

100

26

7

120

230

0,40

15

0,40

0,2

70

14

8

140

230

0

5

0

0,08

20

5

9

160

230

0

0

0

0

0

0,5

10

180

230

0

0

0

0

0

0

1

RL+Do

0

230

1,60

240

1,60

1,04

162

102

2

20

230

1,50

220

1,50

0,94

160

96

3

40

230

1,35

180

1,35

0,80

150

84

4

60

230

1,15

130

1,15

0,62

136

70

5

80

230

0,90

85

0,90

0,44

116

54

6

100

230

0,65

45

0,65

0,28

94

38

7

120

230

0,37

20

0,37

0,16

62

22

8

140

230

0

5

0

0,06

30

10

9

160

230

0

0

0

0

0

2

10

180

230

0

0

0

0

0

0

3. Wzory do obliczeń

Współczynnik kształtu napięcia: 0x01 graphic

Współczynnik kształtu prądu: 0x01 graphic

Współczynnik mocy: 0x01 graphic
gdzie: S = U1 I1

4. Tablice obliczeń

R

Lp.

z

Ud/Ud0

U/Umax

kku

kki

λ

-

el

-

-

-

-

-

1

0

1

1

1,62

1,53

0,721

2

20

0,95

0,98

1,66

1,6

0,708

3

40

0,81

0,93

1,85

1,71

0,679

4

60

0,7

0,84

1,94

1,89

0,623

5

80

0,51

0,72

2,27

2,11

0,543

6

100

0,35

0,57

2,63

2,41

0,435

7

120

0,2

0,38

3,1

2,81

0,314

8

140

0,1

0,19

3

3,13

0,174

9

160

0

0

-

5

-

10

180

0

0

-

-

-

RL

Lp.

z

Ud/Ud0

U/Umax

kku

kki

λ

-

el

-

-

-

-

-

1

0

1

1

2,02

1,42

0,58

2

20

0,9

0,99

2,21

1,44

0,547

3

40

0,79

0,94

2,42

1,52

0,497

4

60

0,67

0,87

2,64

1,6

0,435

5

80

0,46

0,73

3,18

1,76

0,343

6

100

0,31

0,59

3,85

1,94

0,248

7

120

0,17

0,41

5

2

0,163

8

140

0,06

0,12

4

0

-

9

160

0,01

0

0

-

-

10

180

0

0

-

-

-

RL + D0

Lp.

z

Ud/Ud0

U/Umax

kku

kki

λ

-

el

-

-

-

-

-

1

0

1

1

1,59

1,54

0,652

2

20

0,94

0,99

1,67

1,6

0,638

3

40

0,82

0,93

1,79

1,69

0,58

4

60

0,69

0,84

1,94

1,85

0,491

5

80

0,53

0,72

2,15

2,05

0,411

6

100

0,37

0,58

2,47

2,32

0,301

7

120

0,22

0,38

2,82

2,31

0,235

8

140

0,1

0,19

3

0

-

9

160

0,02

0

0

-

-

10

180

0

0

-

-

-

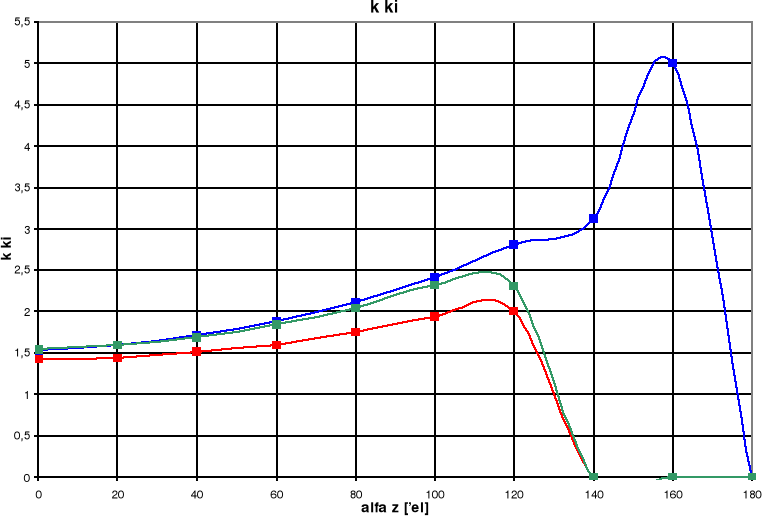

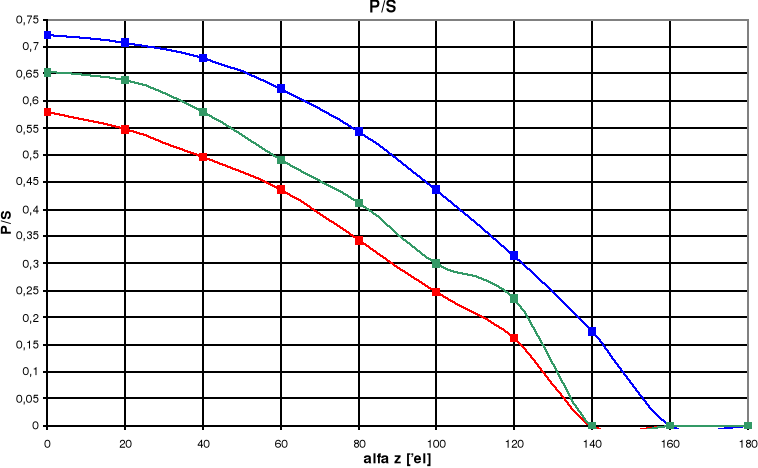

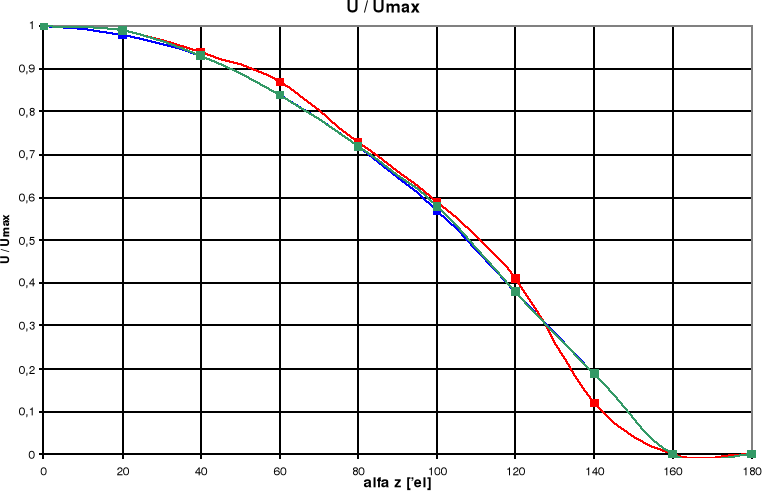

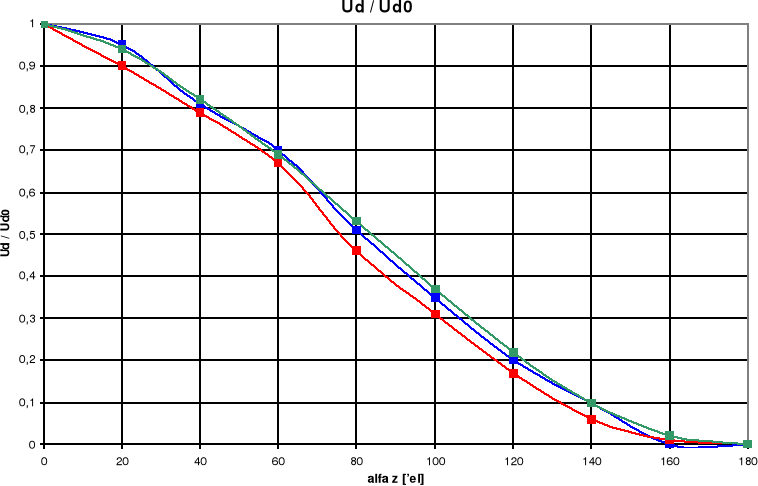

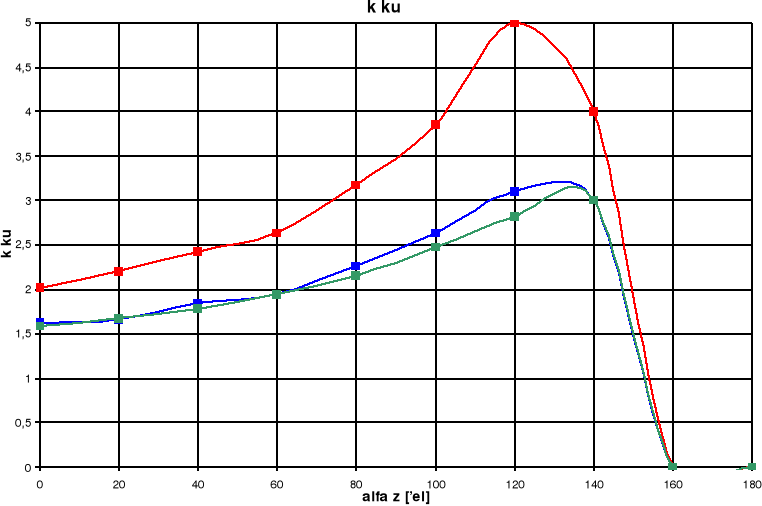

5. Wykresy charakterystyk

Legenda: ------- R ------- RL ------- RL+D0

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Przebiegi zaobserwowane na oscyloskopie:

R RL RL+D0

0x01 graphic
0x01 graphic
0x01 graphic

Komutacja:

0x01 graphic
0x01 graphic
6. Komutacja

Ponieważ f = 50 [Hz] oraz cały okres to 3600, zatem μ = t * 50 * 360 [0/s]

Pomiary:

z obciążeniem indukcyjnością transformatora: t = 0,5 [ms] μ = 90

bez obciążenia indukcyjnością transformatora: t = 0,1 [ms] μ = 1,80

7. Uwagi i wnioski

Celem ćwiczenia było zapoznanie się z zasadą działania jednofazowych tyrystorowych układów prostownikowych. Na oscyloskopie oglądaliśmy przebiegi napięć i prądów dla obciążeń R, RL i RL z diodą odcinającą D0 oraz dokonaliśmy pomiaru prądów, napięć i mocy w danym układzie.

Na schemacie pomiarowym użyte były dwa amperomierze mierzące prąd na wyjściu układu. Jeden z nich mierzył wartość średnią prądu, a drugi wartość skuteczną. Kąt załączania zmienialiśmy w przedziale od 0 do π za pomocą potencjometru, który najpierw wyskalowaliśmy na podstawie obserwacji na oscyloskopie.

Z załączonych przebiegów z oscyloskopu możemy zaobserwować zachowanie napięcia w zależności od obciążenia. Przy obciążeniu RL widać, że tyrystor przewodzi również przez chwilę napięcie ujemne. Jest to spowodowane oddawaniem prądu zgromadzonego przez cewkę. Po dołączeniu diody odcinającej pozbywamy się tej części przebiegu.

Z uzyskanych pomiarów wyznaczyliśmy następujące zależności od kąta ၡz:

Pomiary owe można porównać na załączonych wykresach.

Zbadaliśmy również zjawisko komutacji w danym układzie i wyznaczyliśmy kąt komutacji przy obciążeniu indukcyjnością transformatora, oraz bez indukcyjności. Zgodnie z przewidywaniami zaobserwowaliśmy, że kąt komutacji jest znacznie większy przy obciążeniu indukcyjnością
