Skalowanie termopary i wyznaczanie, Uczelnia PWR Technologia Chemiczna, Semestr 2, Fizyka 3.2


Cel ćwiczenia:

Celem ćwiczenia było poznanie zjawisk termoelektrycznych oraz ich zastosowań, a w szczególności budowę i zasadę działania termopary i sposób wykonywania pomiarów temperatury przy jej pomocy. Należało też wyznaczyć temperaturę krzepnięcia stopu.

Wprowadzenie:

Termoparą nazywamy obwód zbudowany z dwóch różnych metali lub półprzewodników. Zasada działania termopary opiera się na wykorzystaniu zjawiska termoelektrycznego czy napięcia kontaktowego Galvaniego lub zjawiska Thomsona. Zjawisko to polega na powstawaniu siły termoelektrycznej między spojeniami dwóch różnych metali, jeżeli są one umieszczone w dwóch różnych temperaturach. Wartość indukowanej siły termoelektrycznej zależy przede wszystkim od różnicy temperatur w jakich znajdują się złącza ale wpływ na nią ma też koncentracja swobodnych nośników w każdym z metali jak i wartość pracy wyjścia tych materiałów.

0x01 graphic
gdzie:

e - ładunek elektronu,

0x01 graphic
- energia Fermiego dla metalu A

0x01 graphic
- energia Fermiego dla metalu B.

Wytwarzająca się w punkcie styku różnica potencjału nazywana jest kontaktowym napięciem Galvaniego. Na wartość mierzonej siły wpływ mają też wytwarzane w przewodniku siły termoelektryczne Thomsona. W naszym przypadku wystarczy założyć że powstająca siła termoelektryczna w termoparze jest proporcjonalna do różnicy temperatury. W praktyce, dla niedużych różnic temperatur między spoinami można przyjąć liniową zależność siły termoelektrycznej od różnicy temperatur.

0x01 graphic

Stała α nazywa się współczynnikiem termoelektrycznym i oznacza wartość siły termoelektrycznej dla termopary wykonanej z danej pary metali przy różnicy temperatur między spojeniami równej 1 K.

0x08 graphic

Rysunek:

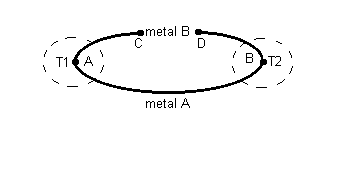

Schemat

termopary.

Termopary wykorzystuje się do budowy precyzyjnych mierników temperatury o dużym zakresie pomiarowym, małej bezwładności cieplnej i dość dużej dokładności.

Termoparę wykorzystaliśmy także do pomiaru temperatury krzepnięcia stopu. Krzepnięcie ciała jest jedną z przemian fazowych pierwszego rodzaju podczas której zachodzą w strukturze materiału istotne zmiany. Wydziela się wówczas tzw. ciepło utajnione ,następuje zmiana objętości itp. Objawia się to m.in. tym, że ciało pomimo wydzielania ciepła nie zmienia temperatury. Badając zależność zmiany temperatury danego ciała w funkcji czasu możemy dowiedzieć się wielu rzeczy jak: zaobserwować plateau temperatury krzepnięcia czy oszacować wielkość ciepła krzepnięcia danego materiału.

Układ pomiarowy:

Pomiar temperatury termoparą polega na wyznaczeniu zależności między siłą termoelektryczną a różnicą temperatur. W tym celu należy termoparę wyskalować. Skalowanie polega na wyznaczeniu siły termoelektrycznej powstającej na zaciskach termopary w sytuacji gdy jedno ze złączy znajduje się w temperaturze odniesienia (najczęściej 00C) a temperatura drugiego złącza zmienia się przy czym jego temperaturę badamy jednocześnie za pomocą termometrów. Po wyskalowaniu termopary czyli wykreśleniu zależności siły termoelektrycznej od różnicy temperatur mogliśmy dokonać pomiaru temperatury krzepnięcia stopu. W naczyniu ze stopionym stopem umieszczamy jedno ze złączy termopary podczas gdy drugie jest umieszczone w temperaturze odniesienia. W ustalonych odcinkach czasu (co 20s) dokonujemy pomiaru siły termoelektrycznej powstałej na zaciskach termopary.

Rysunek: Schemat pomiarowy.

0x01 graphic
1) woltomierz, 3c) tygiel,

2) kuchenka elektryczna, 4) mieszadło,

3a) naczynie z woda, 5) termometr,

3b) naczynie z lodem i wodą,

Wyniki pomiarów:

Tabela: Wyniki pomiaru skalowania termopary.

Temperatura

Siła termoelektryczna

Temperatura

Siła termoelektryczna

[0C]

[mv]

[0C]

[mv]

21,2

0,796

56,2

2,294

22,5

0,850

58,2

2,381

24,5

0,936

60,3

2,470

26,5

1,015

62,2

2,562

28,5

1,103

64,3

2,649

30,5

1,185

66,4

2,739

32,5

1,261

68,4

2,834

34,5

1,344

70,4

2,919

36,5

1,431

72,2

3,007

38,5

1,517

74,4

3,100

40,5

1,599

76,4

3,195

42,5

1,692

78,4

3,288

44,5

1,774

80,4

3,377

46,5

1,863

82,3

3,471

48,5

1,953

84,3

3,570

50,4

2,040

86,4

3,664

52,4

2,124

88,4

3,760

54,3

2,207

90,0

3,851

Tabela: Wynik pomiaru procesu krzepnięcia stopu.

Czas

Siła termoelektryczna

Czas

Siła termoelektryczna

[s]

[mV]

[s]

[mV]

200

4,464

720

2,566

220

4,342

740

2,570

240

4,181

760

2,572

260

3,988

780

2,573

280

3,803

800

2,571

300

3,630

820

2,569

320

3,484

840

2,567

340

3,357

860

2,571

360

3,255

880

2,571

380

3,165

900

2,560

400

3,088

920

2,546

420

2,999

940

2,535

440

2,918

960

2,524

460

2,841

980

2,509

480

2,774

1000

2,488

500

2,711

1020

2,465

520

2,660

1040

2,430

540

2,619

1060

2,389

560

2,597

1080

2,342

580

2,584

1100

2,291

600

2,572

1120

2,244

620

2,567

1140

2,202

640

2,566

1160

2,163

660

2,566

1180

2,124

680

2,566

1200

2,085

700

2,568

1220

2,046

Wnioski i dyskusja błędów:

Podczas ćwiczenia posłużyliśmy się wzorem, w którym temperatura wyrażona jest w stopniach Celsjusza. Przy temperaturze odniesienia równej 0 równanie na siłę termoelektryczną wyraźnie się upraszcza do postaci :

0x01 graphic

stąd dla n pomiarów otrzymujemy :

0x01 graphic

Przy wyznaczaniu temperatury krzepnięcia skorzystaliśmy z wyznaczonego wcześniej współczynnika termoelektrycznego. Przy zaokrąglaniu wzięliśmy pod uwagę błędy pomiarowe : błąd woltomierza i błąd bezwzględny termometru, odpowiednio : ΔU = 0,001 mV i Δt = 1 °C.

0x01 graphic

Pomiary wykonane podczas ćwiczenia obarczone były szeregiem błędów. Występowały błędy wynikające z zastosowanych przyrządów : ΔU = 0,001 mV i Δt = 0,5 °C. Łatwo można dostrzec większą rolę błędu bezwzględnego termometru.

0x01 graphic

Dla woltomierza :

0x01 graphic

Otrzymane wyniki przekonują o tym, że błędy woltomierza są do zaniedbania przy błędach termometru . Obserwując zmiany błędu względnego dostrzegamy, że przyjmuje on największą wielkość przy początku skali. a najmniejszą na końcu. Na otrzymanym wykresie dostrzegamy rzeczywiście odkształcenia krzywej mogące być skutkiem dużego poziomu błędu względnego na początku zakresu pomiarowego.

Charakter zjawiska krzepnięcia metalu mogliśmy zauważyć mając do dyspozycji wykres zależności napięcia termoelektrycznego od czasu. Po zapoczątkowaniu procesu krystalizacji metal zaczął oddawać ciepło do otoczenia, a jego temperatura nie malała. Plateau na wykresie pokazuje temperaturę krzepnięcia dla badanego metalu. Uzyskana temperatura ( 62.6 ° C ) wskazuje, że mieliśmy do czynienia z metalem łatwo topliwym(cyna lub jej stop z ołowiem).
