POLITECHNIKA LUBELSKA
WYDZIAŁ ELEKTROTECHNIKI I INFORMATYKI
Laboratorium metrologii elektrycznej i elektronicznej
Ćwiczenie nr 14.
Temat ćwiczenia:
Pomiar mocy biernej prądu trójfazowego.
Grupa: ED 6.3 Wykonali:
Data wykonania: 25.03.2004.
LUBLIN 2004
1.Cel ćwiczenia:
Celem ćwiczenia było poznanie sposobów pomiaru mocy biernej prądu trójfazowego.
2.Pomiar mocy biernej przy pomocy jednego watomierza metodą pośrednią.
Schemat pomiarowy:
Opis przyrządów użytych w ćwiczeniu:
V1- woltomierz, zakres 300V, ,PL-P3-51-E6/;
A1- amperomierz, zakres 5A, klasa 0,5, ,PL-P3-253-E6/;
W1-watomierz, zakres 500W, klasa 0,5 ,PL-P3-582-E6/;
PU- przekładnik napięciowy, 4V/V, PL-P3-05-E6/;
Pi- przekładnik prądowy, i=2A/A.
Tabela 1.
Odb. |
I1 |
U23 |
Pw |
Q0 |
S0 |
cosϕ |
|
[A] |
[V] |
[W] |
[VAr] |
[VA] |
- |
1 |
3,8 |
100 |
380 |
5265,4 |
5265,4 |
0,00 |
2 |
3,75 |
100 |
370 |
5126,9 |
5196,2 |
0,16 |
3 |
3,8 |
100 |
375 |
5196,2 |
5265,4 |
0,16 |

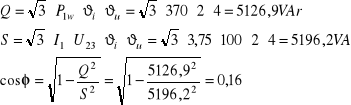

Obliczenia:
3.Pomiar mocy biernej przy pomocy dwóch watomierzy metodą pośrednią.
Schemat pomiarowy:
Opis przyrządów użytych w ćwiczeniu:
A2- amperomierz, zakres 5A, klasa 0,5, ,PL-P3-121-E6/;
W2-watomierz, zakres 500W, klasa 0,5 ,PL-P3-287-E6/;
Pozostałe przyrządy takie same jak w punkcie 2.
Tabela 2.
Odb. |
I1 |
I2 |
U23 |
Pw1 |
Pw2 |
Q0 |
S0 |
cosϕ |
|
[A] |
[A] |
[V] |
[W] |
[W] |
[VAr] |
[VA] |
- |
1 |
3,9 |
3,9 |
100 |
200 |
190 |
5404,0 |
5404,0 |
0,00 |
2 |
3,9 |
3,9 |
100 |
200 |
190 |
5404,0 |
5404,0 |
0,00 |
3 |
3,9 |
3,88 |
100 |
200 |
182 |
5293,1 |
5376,3 |
0,18 |
Przykładowe obliczenia:
Q0 = ·ϑizn·ϑizn ·(Pw1+Pw2) = ·2·4·(200W+190W) = 5404Var
S0 = ·ϑizn·ϑizn ·U23·I1 = ·2·4·100V·3,9A = 5404 VA
cosϕ =
5. Wnioski.
Z przeprowadzonych pomiarów wynika, że metody pomiaru mocy biernej jednym i dwoma watomierzami są metodami dość dokładnymi. Wniosek ten wynika z faktu, iż współczynnik mocy we wszystkich trzech przypadkach jest taki sam lub bardzo zbliżony dla poszczególnych odbiorników. W trzecim punkcie przy pomiarze mocy biernej metodą dwóch watomierzy jako opornik dodatkowy po stronie wtórnej przekładników napięciowych zastosowano cewkę napięciową trzeciego watomierza w celu uzyskania sztucznego punktu zerowego. Pominięcie włączenia opornika dodatkowego spowodowałoby błędne wskazania watomierzy, tzn. suma wskazań watomierzy nie przedstawiałaby mocy biernej odbiornika.
3
A2
A1
ODB.
1
2
3
W1
W2
V2
