Politechnika Lubelska |
Laboratorium Napędu Elektrycznego Ćwiczenie Nr 19 |
|||
Wykonali: Kuźmiuk Ireneusz, Szukało Piotr, Woliński Łukasz, Januszek Paweł |
Semestr VI |
Grupa ED 6.3 |
Rok akad. 2003/04 |
|
Temat ćwiczenia: Regulacja prędkości kątowej indukcyjnego silnika pierścieniowego w podsynchronicznych kaskadach przekształtnikowych |
Data wyk. 2004-04-20. |
Ocena
|
1) Cel ćwiczenia.
Celem ćwiczenia było wyznaczenie charakterystyk silnika indukcyjnego pierścieniowego w układach kaskadowych, dla kaskady M =const. oraz P=const.
2)Wyznaczenie charakterystyk mechanicznych dla kaskady M=const .
a)tabela wyników pomiarów i obliczeń
I1 |
U1 |
P1 |
U |
Id |
Ith |
|
ΔPo |
EH |
PH |
Pw |
M. |
|
p |
[A] |
[V] |
[kW] |
[V] |
[A] |
[A] |
[Obr/s] |
[W] |
[V] |
[w] |
[W] |
[Nm] |
- |
- |
7,7 |
400 |
0,9 |
70 |
9 |
4,5 |
700 |
150 |
83,75 |
0 |
150 |
2,14 |
0,5 |
0,08 |
9 |
400 |
1,2 |
65 |
11,8 |
7,1 |
700 |
148 |
82,5 |
66 |
214 |
3,1 |
0,48 |
0,11 |
10 |
400 |
1,5 |
57 |
15 |
9,2 |
700 |
143 |
80 |
120 |
263 |
3,92 |
0,52 |
0,11 |
14,8 |
400 |
1,8 |
68 |
20,5 |
14 |
700 |
136 |
76,25 |
228,8 |
364,8 |
5,71 |
0,55 |
0,14 |
13,4 |
400 |
2,1 |
60 |
21 |
13,5 |
700 |
130 |
72,5 |
326,3 |
456,3 |
7,51 |
0,61 |
0,14 |
7,5 |
400 |
0,9 |
85 |
7 |
4 |
900 |
236 |
120 |
0 |
236 |
2,35 |
0,76 |
0,08 |
8,4 |
400 |
1,2 |
80 |
10 |
6 |
900 |
228 |
117,5 |
58,75 |
286,8 |
2,91 |
0,64 |
0,11 |
9,4 |
400 |
1,5 |
75 |
13 |
8 |
900 |
215 |
112,5 |
337,5 |
552,5 |
5,86 |
0,73 |
0,16 |
10,8 |
400 |
1,8 |
70 |
16,5 |
10,6 |
900 |
206 |
108,75 |
435 |
641 |
7,04 |
0,64 |
0,19 |
11,2 |
400 |
1,95 |
65 |
18,5 |
12 |
900 |
198 |
105 |
577,5 |
775,5 |
8,82 |
0,67 |
0,21 |
9,2 |
400 |
1,65 |
11 |
11 |
7 |
1200 |
193 |
102,5 |
666,3 |
859,3 |
10 |
0,67 |
0,22 |
10,1 |
400 |
2,25 |
16,5 |
16,5 |
10,5 |
1200 |
373 |
170 |
0 |
373 |
2,62 |
0,83 |
0,11 |
11,9 |
400 |
2,4 |
18,5 |
18,5 |
12 |
1200 |
358 |
165 |
247,5 |
605,5 |
4,38 |
0,71 |
0,19 |
11,8 |
400 |
1,8 |
19 |
19 |
12,2 |
1200 |
353 |
163,75 |
409,4 |
762,4 |
5,56 |
0,66 |
0,24 |
11,2 |
400 |
1,7 |
19,2 |
19,2 |
12,5 |
1200 |
338 |
158,75 |
793,8 |
1132 |
8,51 |
0,77 |
0,26 |
b)przykładowe obliczenia
EH - odczytane z wykresu
ΔP0 - odczytane z wykresu

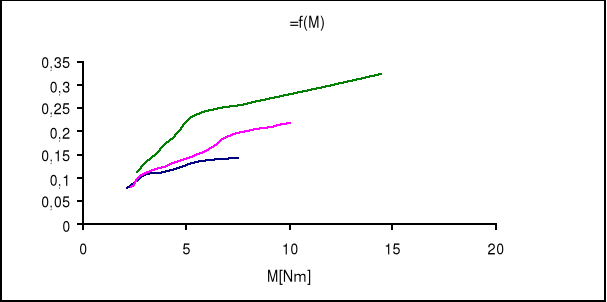

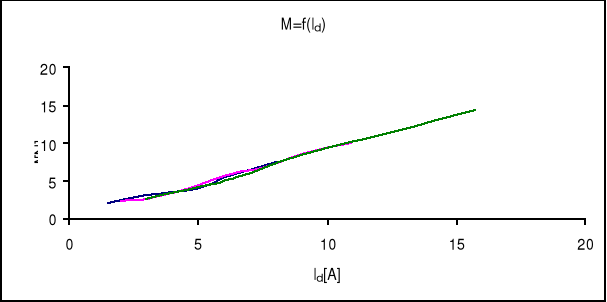

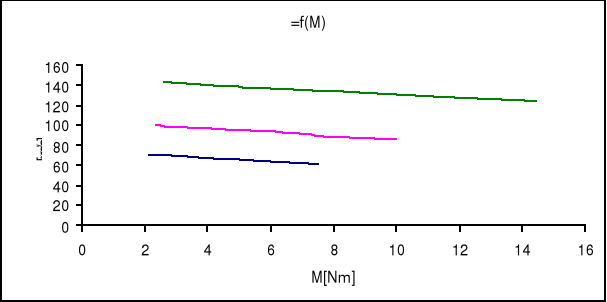

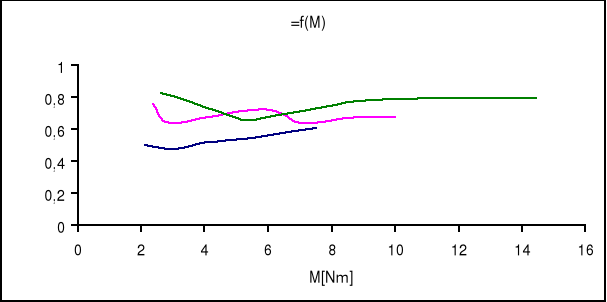

c)wykresy
3)Wyznaczenie charakterystyk mechanicznych dla kaskady P=const .
a)tabela wyników pomiarów i obliczeń
I1 |
U1 |
P1 |
U |
Id |
Ith |
|
ΔPo |
EH |
PH |
Pw |
M. |
|
p |
[A] |
[V] |
[kW] |
[V] |
[A] |
[A] |
[obr/s] |
[W] |
[V] |
[W] |
[W] |
[Nm] |
- |
- |
5,2 |
400 |
0,75 |
67,5 |
5 |
5,5 |
700 |
280 |
137,5 |
0 |
280 |
2,43 |
0,7 |
0,12 |
5,6 |
400 |
1,5 |
65 |
8 |
12 |
700 |
273 |
135 |
337,5 |
610,5 |
5,4 |
0,83 |
0,2 |
5,8 |
400 |
1,8 |
65 |
10,5 |
16 |
700 |
264 |
132,5 |
728,8 |
992,8 |
8,94 |
0,83 |
0,32 |
5,3 |
400 |
0,9 |
87,5 |
5,5 |
5 |
900 |
262 |
131,25 |
918,8 |
1181 |
10,7 |
0,79 |
0,39 |
5,6 |
400 |
1,65 |
86 |
9,5 |
10,5 |
900 |
259 |
130 |
1170 |
1429 |
13,1 |
0,84 |
0,42 |
6,4 |
400 |
2,4 |
82,5 |
15,5 |
17 |
900 |
195 |
103,75 |
0 |
195 |
2,24 |
0,65 |
0,09 |
7 |
400 |
3 |
80 |
18,5 |
21 |
900 |
193 |
102,5 |
194,8 |
387,8 |
4,52 |
0,86 |
0,13 |
5,2 |
400 |
0,9 |
117,5 |
5 |
3 |
1200 |
191 |
142 |
133,8 |
281 |
2,4 |
0,7 |
0,11 |
5,5 |
400 |
1,5 |
115 |
9 |
7 |
1200 |
188 |
133 |
155,2 |
301,2 |
3,5 |
0,71 |
0,13 |
6 |
400 |
2,1 |
112,5 |
14 |
10,5 |
1200 |
188 |
128 |
176,3 |
319,9 |
3,7 |
0,76 |
0,15 |
6,7 |
400 |
2,85 |
110 |
18,5 |
14,5 |
1200 |
176 |
122 |
229,9 |
345,8 |
4,35 |
0,78 |
0,135 |
7 |
400 |
3 |
105 |
19 |
16 |
1200 |
172 |
116 |
284,4 |
425,7 |
5,03 |
0,81 |
0,168 |
7,2 |
400 |
2,7 |
100 |
19 |
17 |
1200 |
165 |
112 |
303,8 |
494,8 |
5,83 |
0,82 |
0,17 |
7 |
400 |
3 |
90 |
19,5 |
19 |
1200 |
159 |
108 |
525 |
713 |
8,51 |
0,79 |
0,24 |
7,2 |
400 |
3 |
80 |
20 |
23 |
1200 |
148 |
100 |
625 |
813 |
9,7 |
0,77 |
0,28 |
b)przykładowe obliczenia
EH - odczytane z wykresu
ΔP0 - odczytane z wykresu

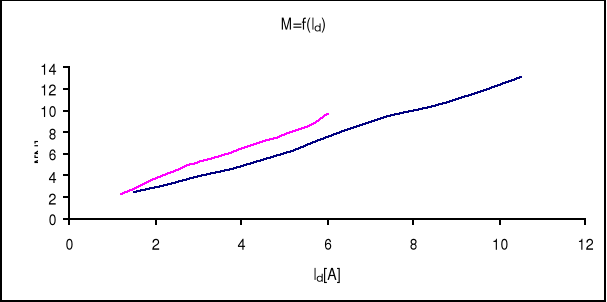

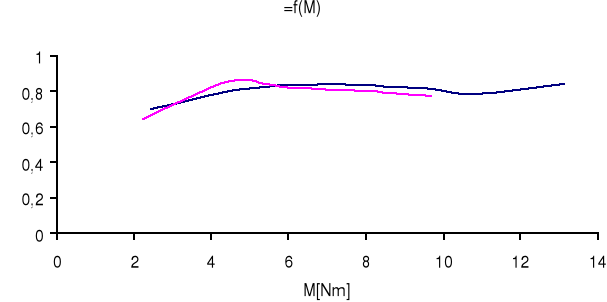

c)wykresy
4)Wnioski.
Do regulacji prędkości kątowej silników indukcyjnych pierścieniowych współcześnie wykorzystuje się powszechnie półprzewodnikowe układy z pośredniczącym obwodem prądu stałego, w którym działa napięcie zewnętrzne sterujące prędkością silnika. Źródłem zewnętrznym napięcia sterującego może być falownik zależny komutowany przez sieć zasilającą lub obcowzbudna maszyna prądu stałego sprzęgnięta mechanicznie z silnikiem indukcyjnym. W pierwszym przypadku jest to układ podsynchronicznej kaskady przekształtnikowej na stały moment (M=const.), a w drugim układ podsynchronicznej kaskady na stałą moc (P=const). W ćwiczeniu przebadaliśmy obydwa rodzaje układów. W wyników ćwiczenia można wyciągnąć wniosek, że kaskada typu P=const. odznacza się większą stabilnością prędkości kątowej silnika indukcyjnego pierścieniowego, co widać bezpośrednio z wykresów. Z kolei ze względu na charakterystyki M=f(Id), korzystniejszą wydaje się kaskada typu M=const.
