Współpraca maszyn i urządzeń z systemem energetycznym.

Temat:

Zamodelować system elektroenergetyczny z transformatorem 3-uzwojeniowym obciążonym silnikiem synchronicznym i odbiornikiem statycznym niesymetrycznym.

Dane silnika synchronicznego:

Pn=800 kW

Un=6 kV Y

In=90,7 A

cosϕn=0,9

ηn=0,96

nn=375 obr/min

IWN=165 A

UWN=75 V

Parametry

RS=0,728 Ω Ld=0,1666 H GD2=2,42 Tm2

R'F=0,1184 Ω Lrs=0,0146 H

R'kd=1,4208 Ω Lq=0,0955 H

Rkq=1,5660 Ω LF'=0,1898 H

Lkd'=0,1625 H

Lkq=0,0887 H

Parametry transformatora

GN: S=10 MVA U=110 kV Y

SN: S=6,3 MVA U=33 kV Y Yy0- do stony 110 kV

DN: S=6,3 MVA U=6,6 kV Δ Yd11- do strony 110 kV

Prąd biegu jałowego Io=1,2%, straty jałowe Po=18 kW

Napięcie zwarcia przeliczone na prąd odpowiadający mocy znamionowej trnasformatora dla par uzwojeń :

G-D 35500 W

G-S 35000 W

S-D 35500 W

Schemat układu.

0x01 graphic

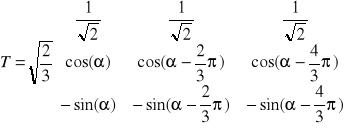

Do opisu maszyny elektrycznej i transformatorów przechodzimy z równań ich opisujących w przestrzeni naturalnego układu wspórzędnych do przestrzeni uogólnionej Parka. Uogólnienie to dokonywane jest poprzez zastąpienie kata ϕ, właściwego każdej rozpatrywanej maszynie, kontem α, wspólnym dla wszystkich maszyn.

0x01 graphic

Poniżej przedstawiony jest wpływu zmiany obciążenia na dynamikę silnika synchronicznego oraz oddziaływanie zmian w nim zachodzących na pozostałe elementy systemu.

Rozruch silnika przeprowadzany jest metoda asynchroniczną. Rozruch taki odbywa się podobnie jak w silniku asynchronicznym poprzez wykorzystanie klatki rozruchowej. W początkowej fazie rozruchu zwieramy uzwojenie wzbudzenia silnika poprzez rezystancje R o wartości ok. 10 krotnie większej od rezystancji własnej uzwojenia wzbudzenia.. Kiedy silnik osiągnie podczas rozruchu prędkość zbliżoną do prędkości synchronicznej wtedy rozwieramy obwód wzbudzenia, a następnie włączamy prąd wzbudzenia co powoduje, że silnik wchodzi w synchronizm.

Wyprowadzenie wzoru na zmienny moment obciążenia.

Tobc=-(a0+a1ω2)

a0=1%TN

a1⇐ ω=ωn→Tobc=TN

TN=2,037*104

Tobc=(TN⋅0,01+0,20866⋅ω2)

1. Rozruch przeprowadzony bez obciążenia maszyny. Obciążenie (kompresor) dołączony jest po osiągnięciu przez maszynę stanu ustalonego.

Moment obciążenia T=(Tn*0.001+0.20866*(ω)^2) dołączony jest do maszyny po czasie 4.5 [s], kiedy maszyna osiągnie już stan ustalony i wiruje z prędkością synchroniczna.

Maszyna zostaje wzbudzona w trzeciej sekundzie i napięcie wzbudzenia równe jest napięciu znamionowemu.

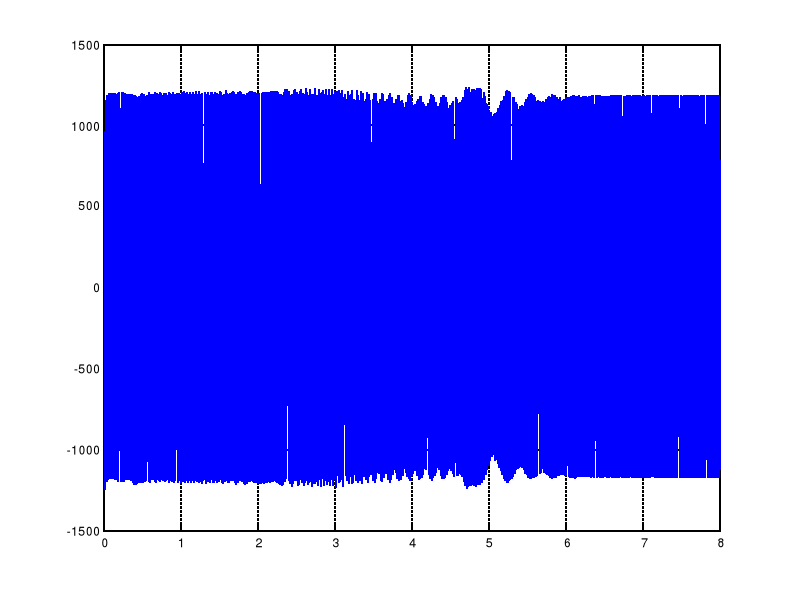

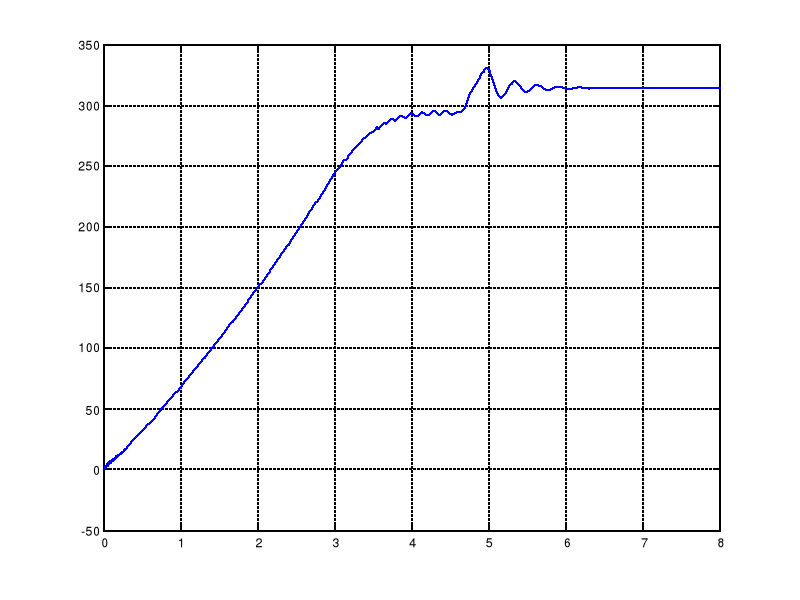

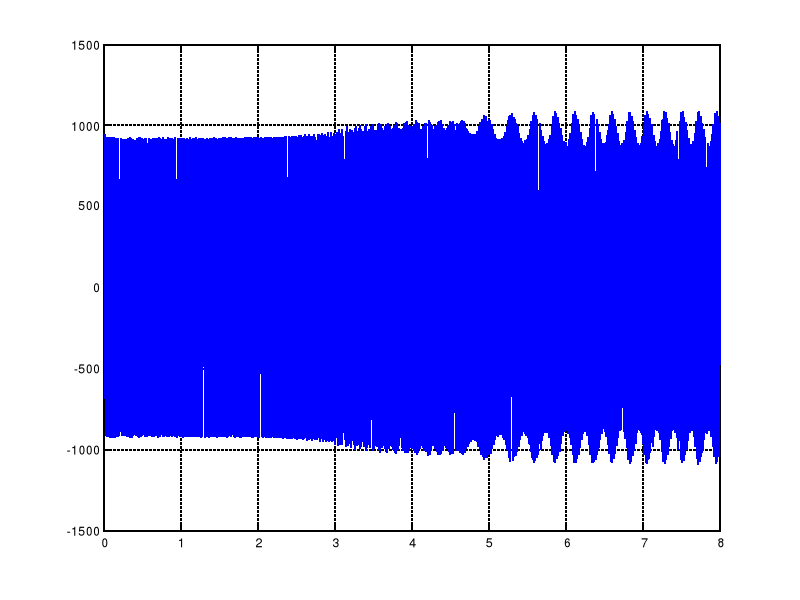

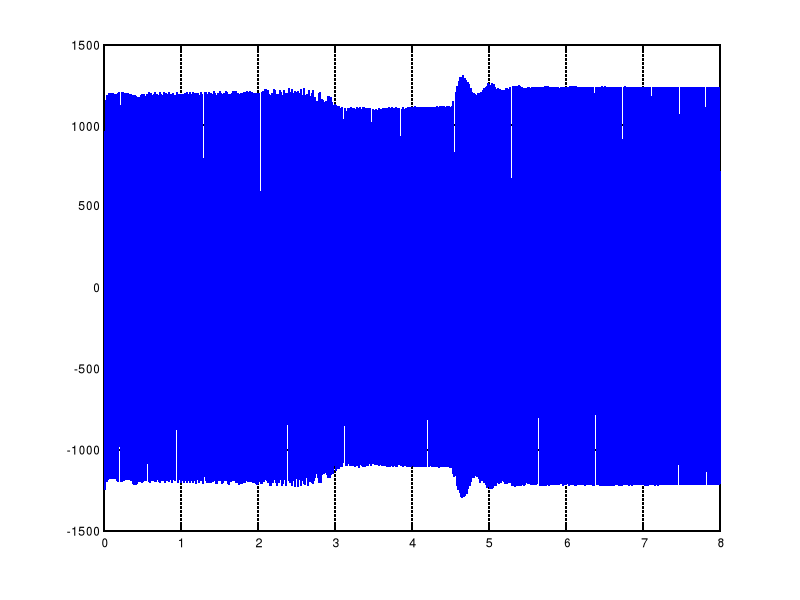

Prąd strony pierwotnej transformatora Obroty

0x01 graphic
0x01 graphic

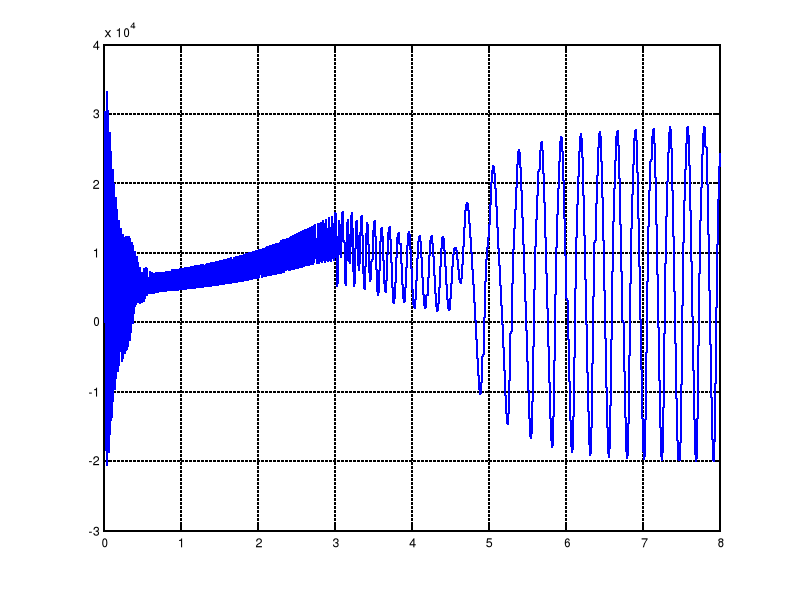

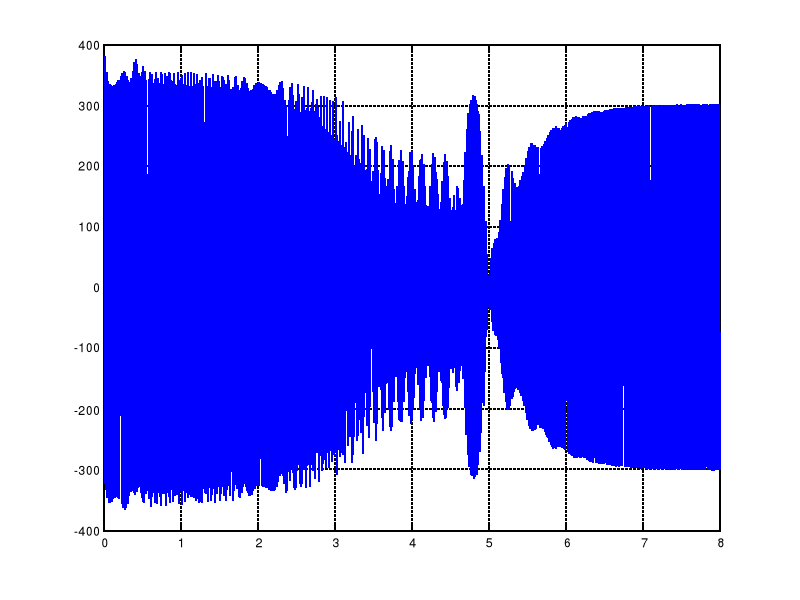

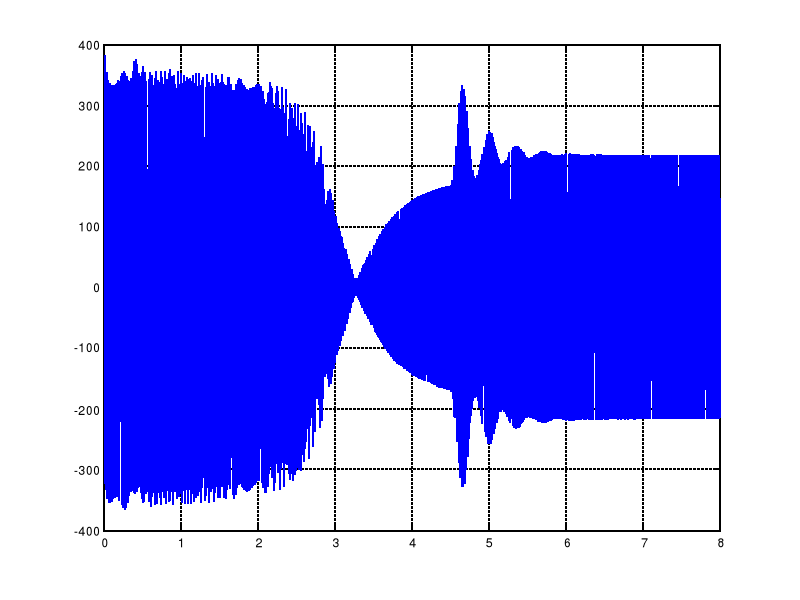

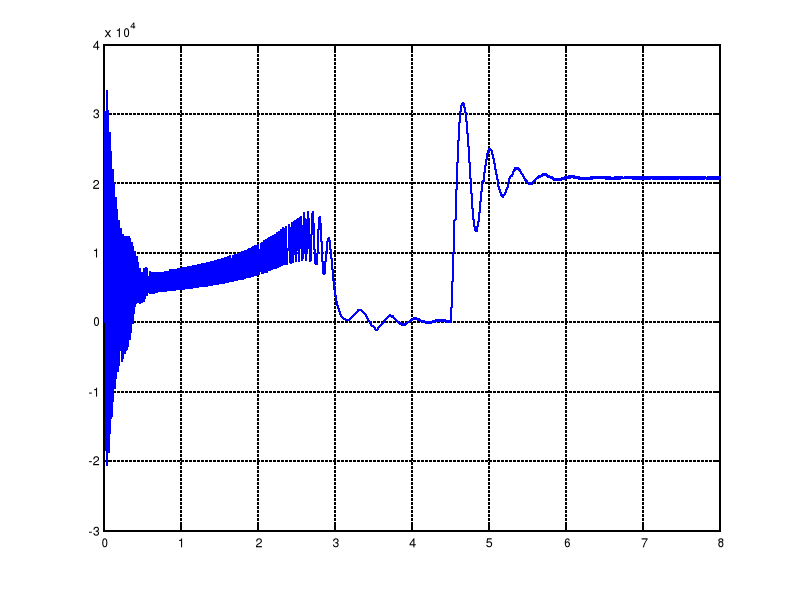

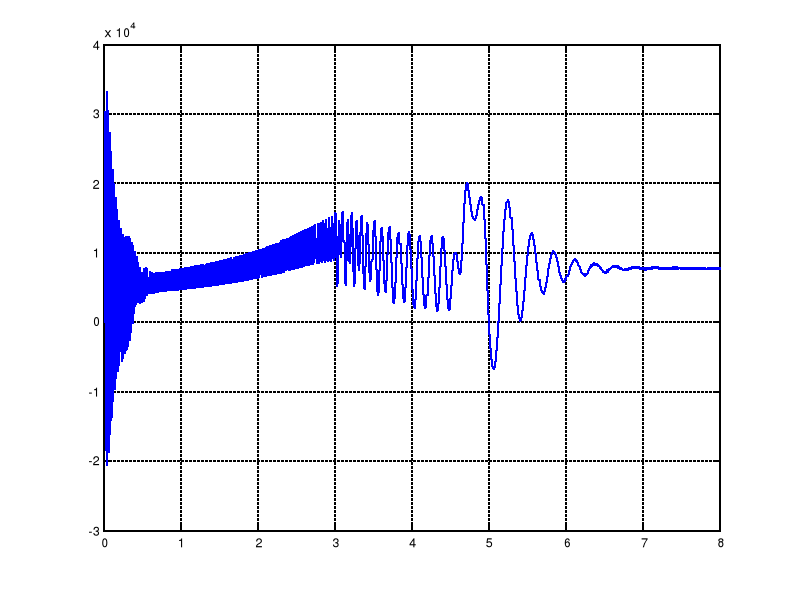

Prąd maszyny Przebieg momentu w czasie

0x01 graphic
0x01 graphic

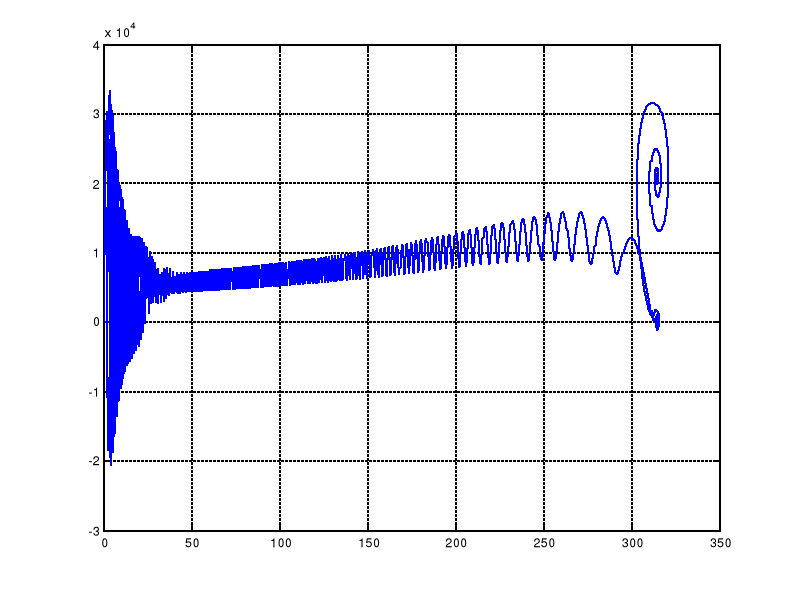

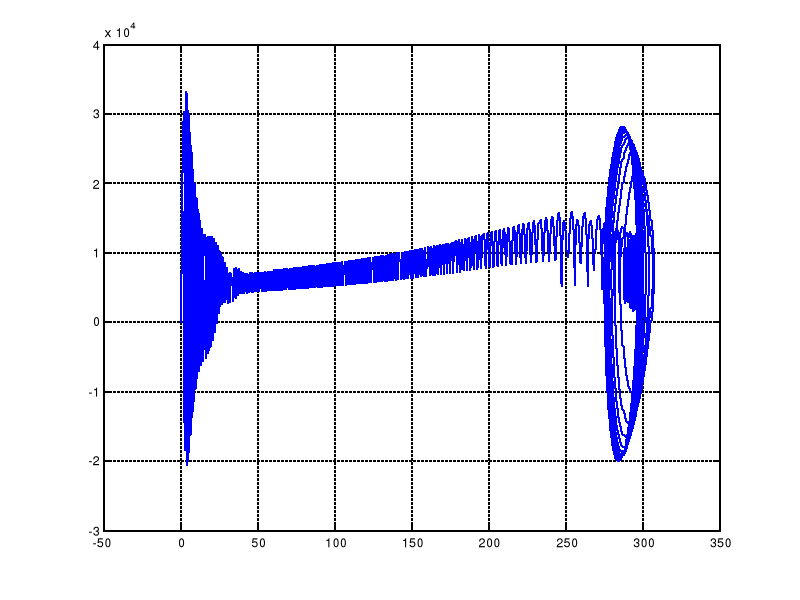

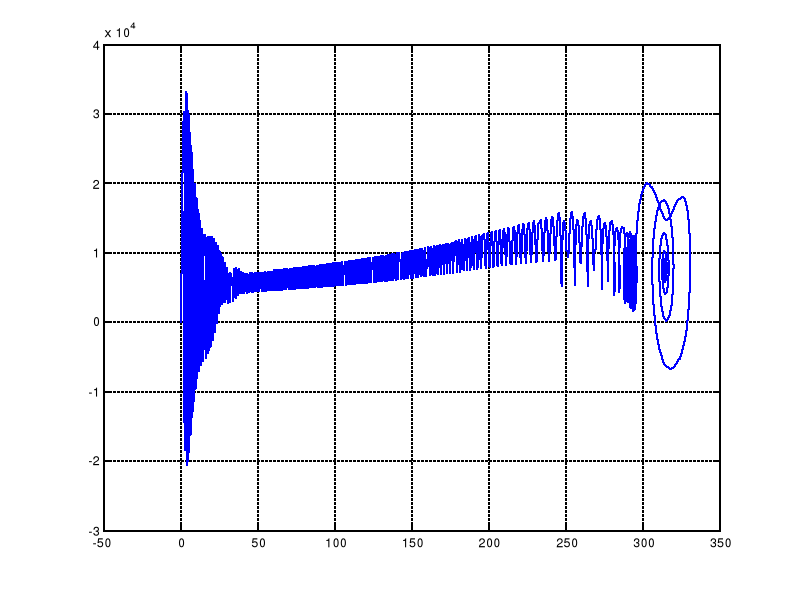

Prąd odbiornika Zmiana momentu od obrotów

0x01 graphic
0x01 graphic

Można zauważyć iż dołączenie obciążenia w stanie gdy maszyna posiada prędkość synchroniczną powoduje niewielkie wahnięcia obrotów które po krótkim czasie ustają. Jeśli maszyna zostanie jednak obciążona momentem większym niż maksymalny moment elektromagnetyczny , wówczas maszyna wypadnie z synchronizmu i zatrzyma się po pewnym czasie.

2. Rozruch maszyny dokonywany jest przy obciążeniu je od początku zmiennym momentem obciążenia w którym współczynnik a1 został zmniejszony o połowę. Napięcie rozruchu włączane jest po 3 [s] i jego wartość jest równa napięciu znamionowemu.

T2=(Tn*0.001+0.10866*(ω)^2);

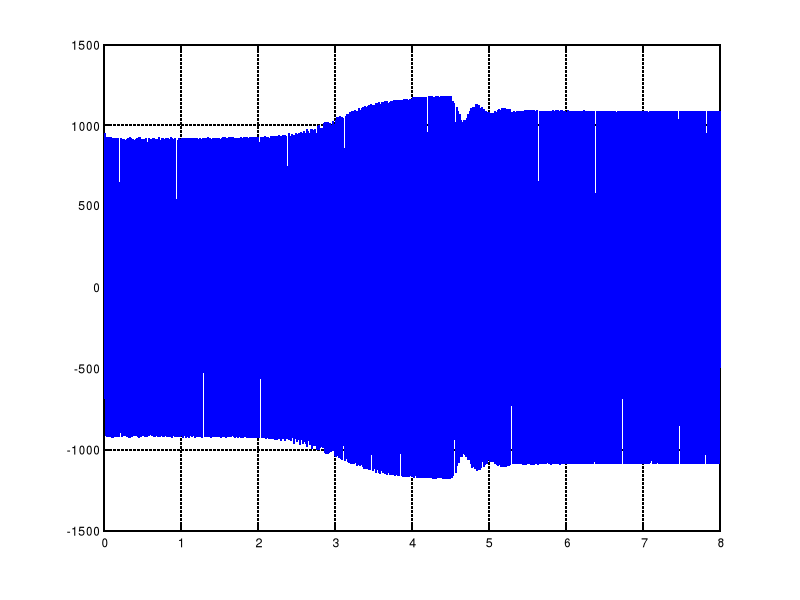

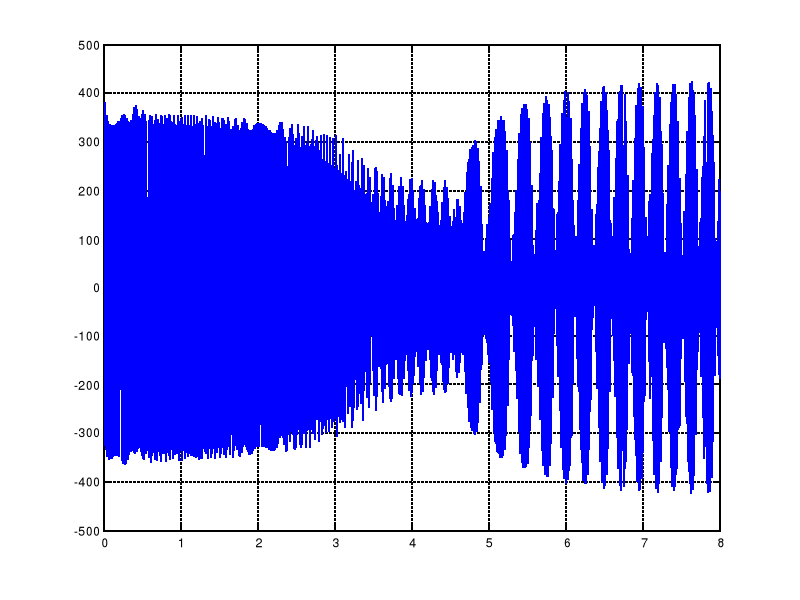

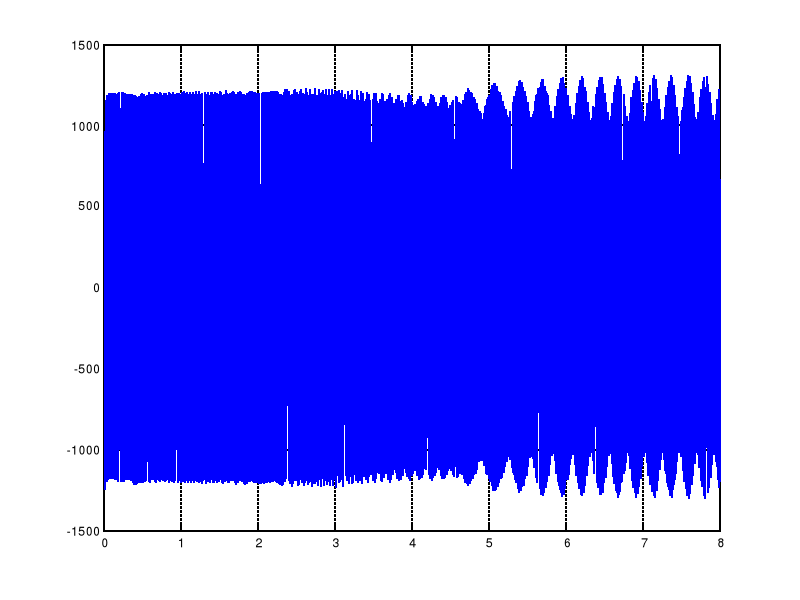

Prąd strony pierwotnej transformatora Obroty

0x01 graphic
0x01 graphic

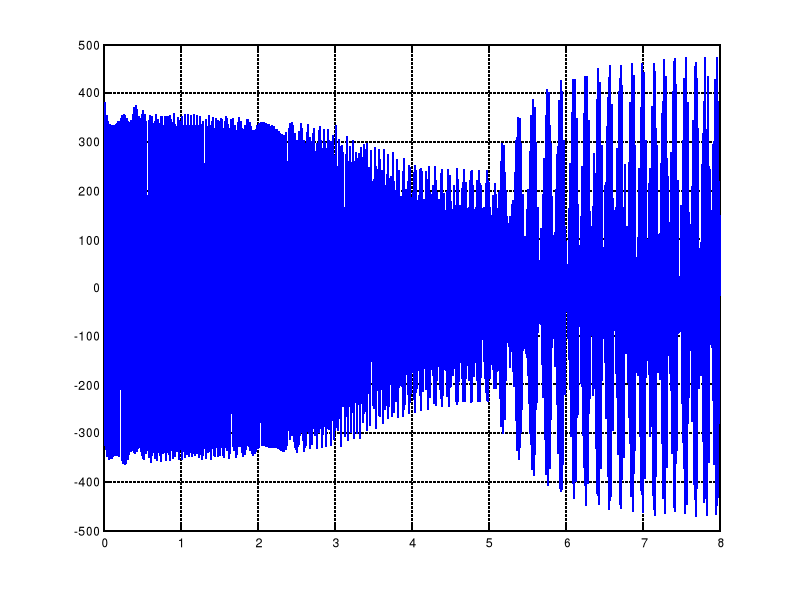

Prąd maszyny Przebieg momentu w czasie 0x01 graphic
0x01 graphic

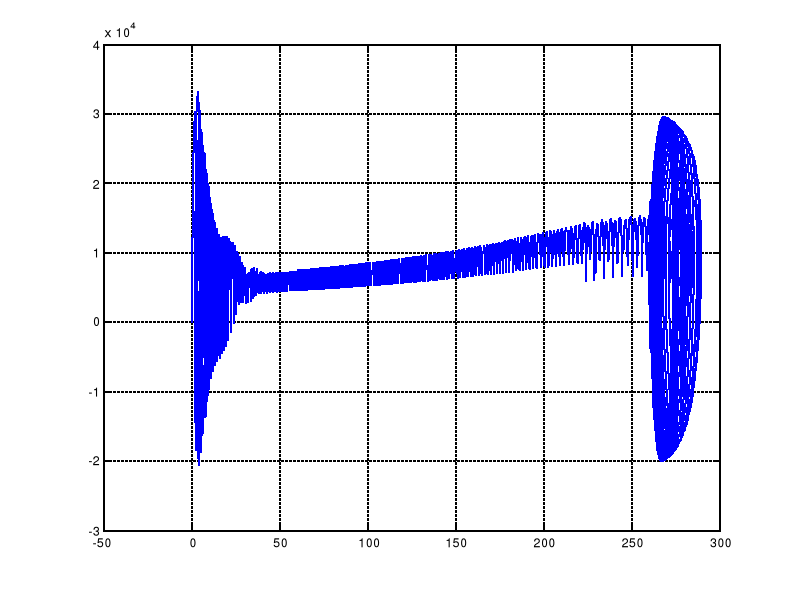

Prąd odbiornika Zmiana momentu od obrotów

0x01 graphic
0x01 graphic

W powyższych warunkach rozruchu maszyna w ogóle nie osiąga prędkości synchronicznej, tylko pracuje jak silnik asynchroniczny. Przyczyną takiego stanu może byś zbyt wieki moment obciążenia przyłączony do maszyny. Taki stan pracy odbija się na przebiegu charakterystyk prądów na odbiorniku. A także oddziałuje prądy strony pierwotnej transformatora.

3.Rozruch przy obciążonej maszynie, wzbudzenie włączone po 4.5 [s] i napięcie wzbudzenia równe jest napięciu znamionowemu.

T=(Tn*0.001+0.0766*(ω)^2);

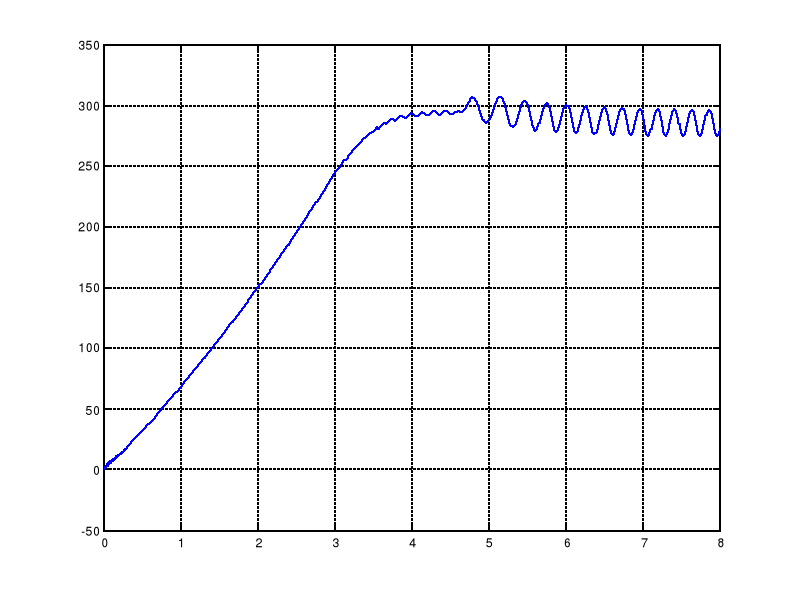

Prąd strony pierwotnej transformatora Obroty

0x01 graphic
0x01 graphic

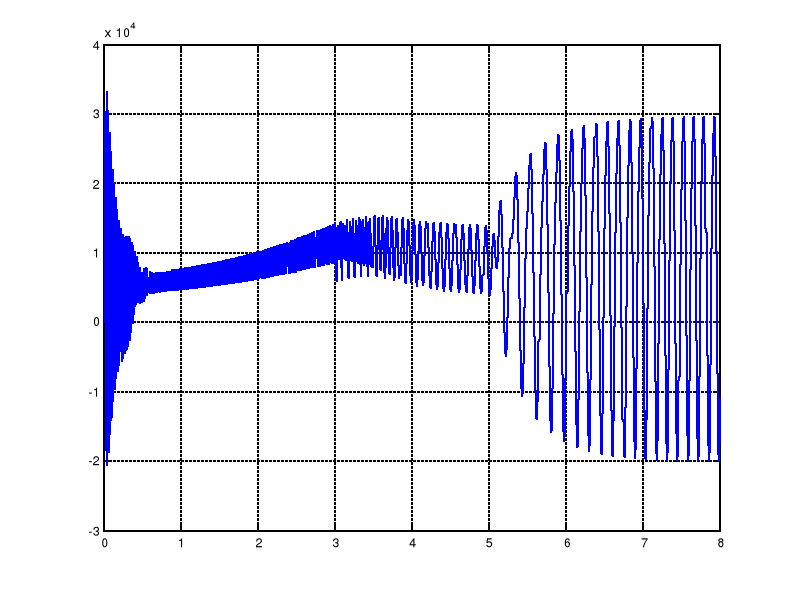

Prąd maszyny Przebieg momentu w czasie

0x01 graphic
0x01 graphic

Prąd odbiornika Zmiana momentu od obrotów

0x01 graphic
0x01 graphic

Takie parametry rozruchu nie zapewniają stanu poprawnej pracy maszyny. Silnik pracuje jako maszyna asynchroniczna w dodatku obserwuje się oscylacje obrotów silnika.

4. Rozruch przeprowadzony przy obciążeniu momentem i napięciu wzbudzenia zwiększonym półtora razu tzw. forsowanie rozruchu, przeprowadzonym w 4.5 [s].

T=(Tn*0.001+0.0766*(ω)^2);

Prąd strony pierwotnej transformatora Obroty

0x01 graphic
0x01 graphic

Prąd maszyny Przebieg momentu w czasie

0x01 graphic
0x01 graphic

Prąd odbiornika Zmiana momentu od obrotów

0x01 graphic
0x01 graphic

Przy takich parametrach rozruchu widzimy iż samo zmniejszenie współczynnika a1 momentu obciążenia nie spowoduje iż maszyna będzie pracować synchronicznie dopiero forsowanie wzbudzenia powoduje wciągnięcie maszyny w synchronizm. W innym wypadku maszyna osiąga wartość bliską synchronicznej ale nie zostanie wciągnięta w synchronizm.

Jak wskazują powyższe wyniki chcąc dokonać rozruchu silnika synchronicznego ze zmiennym momentem obciążenia nie wystarczy zmniejszyć współczynnik momentu a1 lecz także należy regulować napięcie wzbudzenia maszyny. Zmiana obciążenia w stanie ustalonym nie wpływa na obroty silnika jeżeli nie przesadzimy z wartością.
