POLITECHNIKA POZNAŃSKA

INSTYTUT ELEKTROTECHNIKI PRZEMYSŁOWEJ

ZAKŁAD PODSTAW ELEKTROTECHNIKI

LABOLATORIUM ELEKTROTECHNIKI TEORETYCZNEJ

1

ZASADA SUPERPOZYCJI I WZAJEMNOŚCI W OBW. ELEKTR.

Rok akad. 98/99

Wydział elektryczny

Studia dzienne

Grupa E92/2

1. Tomasz Nowaczyk

2. Tomasz Tritt

3. Tomasz Urbański

23.10.98.

Data wykonania

7.12.98

Data oddania

Ocena

Uwagi:

Cel ćwiczenia.

Celem ćwiczenia było potwierdzenie słuszności zasad superpozycji, wzajemności i proporcjonalności w obwodach elektrycznych.

Wyniki pomiarów.

Zasada superpozycji.

0x08 graphic

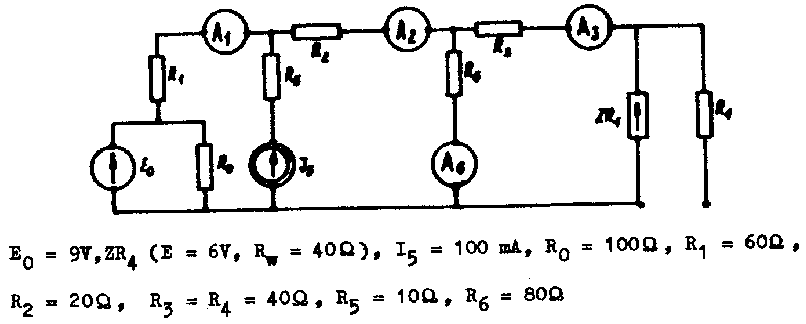

Korzystaliśmy z układu przedstawionego na rysunku.

Wyniki pomiarów umieściliśmy w poniższej tabeli.

wymu-szenie

z pomiarów

z obliczeń analitycznych

I1

I2

I3

I5

I1

I2

I3

I6

mA

mA

mA

mA

mA

mA

mA

mA

Eo

-70,0

-70,1

-34,9

-36,1

-75

-75

-37,5

-37,5

ZR4

23,3

23,6

48,0

-24,1

25

25

50

-25

I5

50,5

-50,9

-24,9

-25,8

50

-50

-25

-25



3,5

-97,4

-11,8

-86,0

0

-100

-12,5

-87,5

E0, ZR4, I5

2,5

-99,0

-12,2

-86,6

0

-100

-12,5

-87,5

Zasada proporcjonalności.

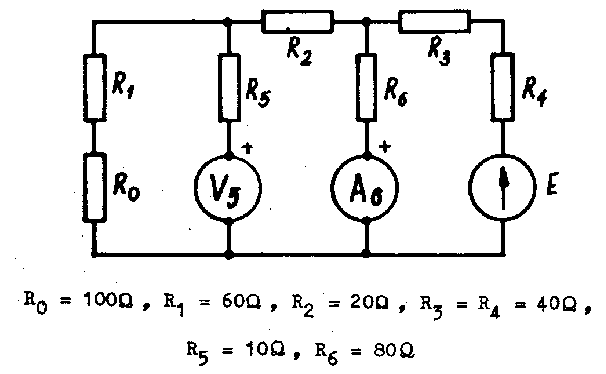

Korzystaliśmy z układu przedstawionego na rysunku.

0x08 graphic
Wyniki pomiarów umieściliśmy w poniższej tabeli.

wymuszenie

I6

U5

mA

mA

E'=6V

29,1

2,15

E''=9V

43,5

3,20

E'''=15V

56,2

4,12

Z powyższej tabeli widać wyraźnie, iż zasada proporcjonalności została spełniona.

Stosunki wartości z powyższej tabeli przedstawiają się następująco:

0x01 graphic

0x01 graphic

0x01 graphic

Zasada wzajemności.

Korzystaliśmy z układów przedstawionych na rysunku.

0x08 graphic

Wyniki pomiarów umieściliśmy w poniższej tabeli.

schemat

z pomiarów

z obliczeń

wymu-szenie

odpowiedź

transmitancja

I3

I5

U3

U5

mA

mA

V

V

a

E5

-

-

6,11

-

b35
