POLITECHNIKA POZNAŃSKA

INSTYTUT ELEKTROTECHNIKI PRZEMYSŁOWEJ

ZAKŁAD PODSTAW ELEKTROTECHNIKI

LABOLATORIUM ELEKTROTECHNIKI TEORETYCZNEJ

TWIERDZENIE THEVENINA I NORTONA

Rok akad. 98/99

Wydział elektryczny

Studia dzienne

Grupa E92/2

1. Tomasz Nowaczyk

2. Tomasz Tritt

3. Tomasz Urbański

2

Data wykonania



Data oddania

Ocena

Uwagi:

Cel ćwiczenia.

Celem ćwiczenia było potwierdzenie słuszności twierdzeń Thevenina i Nortona.

Wstęp teoretyczny.

0x08 graphic

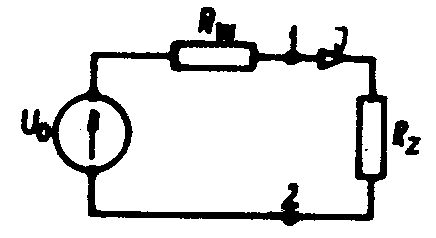

  1. Twierdzenie Thevenina mówi iż każdy złożony liniowy dwójnik*) aktywny badany od strony wybranej pary zacisków można zastąpić źródłem napięcia i szeregowo z nim połączoną rezystancją wewnętrzną.

0x08 graphic

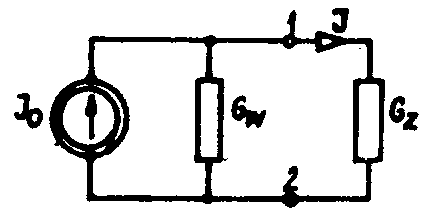

  1. Twierdzenie Nortona mówi iż każdy złożony liniowy dwójnik*) aktywny badany od strony wybranej pary zacisków można zastąpić źródłem prądu i równolegle z nim połączoną konduktancją wewnętrzną.

0x08 graphic
*) dwójnik elektryczny - obwód elektryczny o dowolnej wewnętrznej strukturze połączeń elementów z wyprowadzonymi na zewnątrz dwoma zaciskami; pod względem cech energetycznych rozróżnia się dwójniki elektryczne bezźródłowe czyli pasywne (bierne) i dwójniki elektryczne źródłowe czyli aktywne (czynne); pod względem charakterystyki roboczej rozróżnia się dwójniki elektryczne liniowe i nieliniowe.

Przebieg ćwiczenia.

1. Praktyczne wyznaczenie wartości RW.

0x08 graphic

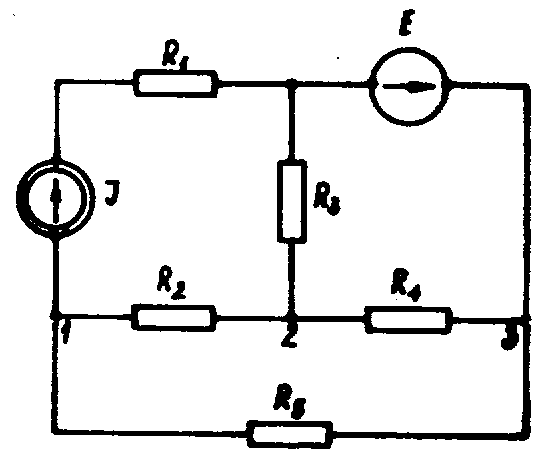

Wyznaczono charakterystykę napięciowo-prądową złożonego dwójnika aktywnego wg połączeń z rysunku (do pomiarów wykorzystano zaciski 1 i 2). Wyniki tych pomiarów umieszczono w tabeli. Następnie na podstawie zmierzonych wielkości wykreślono wykres U = f(I), z którego odczytano wartość RW.

pomiar

U [V]

I [mA]

RZ []

1

2,5

0,0

stan jałowy

2

2,4

2,3

1000

3

2,3

2,9

800

4

2,3

3,8

600

5

2,3

5,6

400

6

2,2

10,6

200

7

2,0

18,8

100

8

1,6

31,3

50

9

1,6

36,3

40

10

1,4

42,7

30

11

1,2

51,7

20

12

0,9

65,1

10

13

0,7

71,0

5

14

0,2

91,5

stan zwarcia

Na podstawie otrzymanych wyników obliczono wartość RW a następnie zmierzono ją omomierzem:

wartość obliczona: 0x01 graphic

wartość zmierzona: RW = 23,2

Do sprawozdania dołączono wykres zależności U = f(I), z którego odczytano wartości U0 i I0.

2. Teoretyczne opracowanie twierdzenia Thevenina.

0x08 graphic
Na początku wyznaczono rezystancję zastępczą widzianą od wybranych zacisków 1-2.

0x01 graphic

0x08 graphic
Następnie wyznaczono wartość napięcia panującego na zaciskach 1-2.

0x08 graphic
0x01 graphic

Tak więc, zgodnie z twierdzeniem Thevenina, otrzymano następujący obwód zastępczy:

Zastanówmy się, jaka powinna być wartość rezystancji RZ, aby moc wydzielona na niej była maksymalna? Otóż wiemy, że:

0x01 graphic

Moc jest określona wzorem:

0x01 graphic

Teraz można obliczyć I pochodną

0x01 graphic

przyrównując pochodną do zera obliczamy ekstremum i wartość maksymalną

0x01 graphic

0x01 graphic

0x01 graphic
- warunek ekstremum

0x01 graphic
max

0x01 graphic

3. Teoretyczne opracowanie twierdzenia Nortona.

Podobnie, jak w punkcie drugim, na początku wyznaczono wartość rezystancji zastępczej widzianej od wybranych zacisków, która wynosiła w tym przypadku także:

0x01 graphic

0x08 graphic
Następnie, wyznaczono wartość prądu płynącego w gałęzi łączącej zaciski 1-2.

0x01 graphic

0x08 graphic
Tak więc zgodnie z twierdzeniem Nortona otrzymano następujący obwód zastępczy:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
