czwórniki - matej, Politechnika Poznańska, Elektrotechnika, Teoria obwodów, Laboratoria, 08. Czwórniki równoważne


1. Wiadomości teoretyczne.

(własności czwórników, równania opisujące, parametry falowe, podział czwórników, wyznaczanie parametrów czwórników z pomiarów w stanie jałowym i zwarcia, czwórniki osobliwe, symetryczne, równoważność czwórników).

2. Przebieg ćwiczenia.

2.1. Wyznaczanie układów typu T, typu i typu X równoważnych czwórnikowi o nieznanej budowie (dla f = 50 Hz).

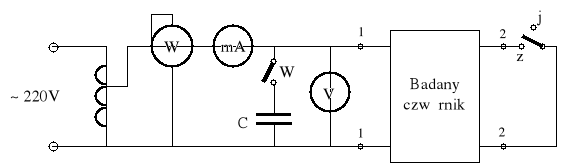

2.1.1. Schemat połączeń.

0x01 graphic

|U1| = 40 V , C = 4 F .

2.1.2. Przebieg pomiarów.

Połączyć układ przedstawiony na schemacie. Zmierzyć napięcie, prąd i moc w stanie zwarcia i w stanie jałowym Dla ustalenia znaku kątów fazowych impedancji dołączyć kondensator C (wyłącznik W zamknięty) i zmierzyć wskazania przyrządów (|U1'|, |I1'|, P1').

3. Tabele wyników.

Tabela 1. Wyniki pomiarów napięcia, prądu i mocy w stanie jałowym i zwarcia oraz wartości obliczonych impedancji.

Stan

z pomiarów

z obliczeń

|U1|

|I1|

P1

|U1'|

|I1'|

P1'

Z10

Z20

Z1z

V

mA

W

V

mA

W

jałowy

zwarcia

Tabela 2. Wyniki obliczonych impedancji dla czwórników równoważnych.

rodzaj czwórnika

z obliczeń

-

Z1

Z2

Z3

Z4

typu T

-

typu 

-

typu X

4. Obliczenia.

a) Wyznaczyć moduły impedancji Z10, Z20 i Z1z.

b) Sporządzić odpowiednie wykresy wskazowe i na ich podstawie ustalić znaki kątów fazowych obliczonych impedancji.

c) Wyznaczyć impedancje: Z1, Z2, Z3 czwórników typu T i typu  oraz impedancje Z1, Z2, Z3, Z4 czwórnika typu X w funkcji impedancji Z10, Z20 i Z1z.

d) Obliczyć impedancję charakterystyczną Zf i współczynnik przenoszenia γ badanego czwórnika.

e) Rozpatrzyć możliwość praktycznej realizacji wszystkich trzech typów czwórnika równoważnych badanemu. Narysować schematy czwórników równoważnych z podaniem rodzaju i wartości elementów.

5. Uwagi końcowe i wnioski.

a) Omówić wyniki pomiarów.

b) Przedstawić wnioski i uwagi dotyczące badanego czwórnika oraz możliwych praktycznych jego realizacji.

Czwórniki równoważne

Tabela 1. Wyniki pomiarów napięcia, prądu i mocy w stanie jałowym i zwarcia oraz wartości obliczonych impedancji.

z pomiarów

z obliczeń

|U1|

|I1|

P1

|U1'|

|I1'|

P1'

Z10

Z20

Z1z

V

mA

W

V

mA

W

jałowy

zwarcia

Tabela 2. Wyniki obliczonych impedancji dla czwórników równoważnych.

rodzaj czwórnika

z obliczeń

-

Z1

Z2

Z3

Z4

typu T

-

typu 

-

typu X
