POLITECHNIKA LUBELSKA

PROJEKTOWANIE

SIECI

„PROJEKT LINII NAPOWIETRZNEJ 110kV”

Jacek Ozimek

ED 8.4

Spis treści

  1. Założenia projektu. 3

1.1. Cel projektu 3

    1. Dane wstępne 3

  1. Wybór trasy linii 3

  2. Dobór przekroju przewodów 3

3.1. Dobór przekroju przewodów roboczych 3

    1. Dane obliczeniowe przewodu AFL 8-525 mm2 3

    2. Dobór przekroju przewodów odgromowych 4

    3. Dane obliczeniowe przewodu AFL 6-240 mm2 4

    4. Naprężenia dopuszczalne w przewodach roboczych i odgromowych 4

    5. Obliczenie ciężaru jednostkowego sadzi normalnej i katastrofalnej 4

    6. Obliczenie rozpiętości przełomowej przęsła 5

    7. Obliczenie temperatury krytycznej 5

    8. Wyznaczenie krzywych łańcuchowych w warunkach upału 6

    9. Tabela krzywych łąńcuchowych 7

    10. Wykresy krzywych łańcuchowych 8

  1. Dobór osprzętu. 9

    1. Dobór izolatorów 9

  2. Obliczenia odległości pionowych od obiektów krzyżowanych. 10

    1. Obliczanie odległości pionowych od obiektów krzyżowanych 10

      1. Przęsło 3 11

      2. Przęsło 5 13

      3. Przęsło 6 20

      4. Przęsło 8 21

      5. Przęsło 10 23

      6. Przęsło 15 24

      7. Przęsło 18 26

      8. Przęsło 20 27

      9. Przęsło 21 30

  3. Obliczenie długości przewodu roboczego i odgromowego 32

  4. Tabela montażowa 33

  5. Zestawienie materiałów 34

  6. Literatura 34

  1. Założenia projektu.

    1. Cel projektu.

Celem projektu jest zaprojektowanie linii napowietrznej o napięciu znamionowym 110 kV łączącej stacje transformatorowo- rozdzielcze . W zakres projektu wchodzi: wybór trasy linii, dobór przewodów roboczych i odgromowych, słupów, fundamentów, uziemień, izolatorów i osprzętu. Należy wykonać również wszelkie obliczenia związane z przęsłami i sporządzić przekrój trasy linii.

    1. Dane wstępne.

• Napięcie znamionowe linii 110 kV

• Przesyłana moc szczytowa 130 MVA

• Moc zwarciowa na szynach GPZ 3000 MVA

• Czas trwania zwarcia 1,5 s

• Strefa klimatyczna 2

• Strefa zabrudzeniowa 2

• Arkusz mapy 0019

  1. Wybór trasy linii

Wyboru trasy linii dokonano na podstawie mapy Lublin - Zadębie III wykonanej w skali 1:10000. Linia WN krzyżuje się z linią kolejową pierwszego rzędu, drogą pierwszego rzędu, czterema drogami drugiego rzędu , trzema liniami elektroenergetycznymi SN, dwiema liniami elektroenergetycznymi nn i dwiema liniami telekomunikacyjnymi. Linia przebiega przez teren niemal równinny, przeważnie przez tereny rolnicze i nieużytki.

  1. Dobór przekroju przewodów.

    1. Dobór przekroju przewodów roboczych.

  1. ze względu na prąd długotrwałego obciążenia:

Maksymalny prąd roboczy linii:

0x01 graphic

Ze względu na prąd roboczy linii dobieram przewody AFL 8-525 mm2 o prądzie długotrwałego obciążenia Idd=1030 A

  1. ze względu na warunki zwarciowe:

Obliczenie parametrów systemu:

0x01 graphic

Zakładamy zwarcie trójfazowe na linii tuż za GPZ. Do obliczeń prądu zwarciowego wchodzi tylko reaktancja systemu.

Prąd początkowy zwarcia trójfazowego wynosi:

0x01 graphic

Prąd cieplny zwarciowy wynosi:

0x01 graphic

Gdzie:

m- współczynnik uwzględniający wpływ zmian składowej nieokresowej prądu zwarciowego

n- współczynnik uwzględniający wpływ zmian składowej okresowej prądu zwarciowego

Dla Tk=1,5 s i χ=1,7 na podstawie wykresu m=0.

Dla Tk=1,5 s i I''k/Ik=1 na podstawie wykresu n=1.

Dobór przekroju przewodów ze względu na skutki zwarcia:

0x01 graphic

Gdzie:

jthn- znamionowa jednosekundowa gęstość prądu.

jthn=85A/mm2

Przewód AFL 8-525 mm2 dobrany ze względu na prąd długotrwałego obciążenia spełnia wymagania dotyczące warunków zwarciowych.

    1. Dane obliczeniowe przewodu AFL 8-525 mm2.

Przekrój znamionowy części aluminiowej: SAL = 525 mm2

Przekrój obliczeniowy części aluminiowej: Sobl = 520 mm2

Przekrój do obliczeń mechanicznych: Scał = 587 mm2

Średnica rzeczywista przewodu: d = 31,5 mm

Współczynnik rozszerzalności termicznej: α = 19,4*10-6 1/°C

Współczynnik rozszerzalności mechanicznej: β = 137,6*10-6 mm2/ kG

Ciężar obliczeniowy 1 km całego przewodu: P = 9,792 kN

Współczynnik obciążenia mechanicznego przewodu g = 3,28*10-3 kG/ m*mm2

    1. Dobór przewodów odgromowych.

Na podstawie katalogu serii słupów S 52 dobieram przewody odgromowe

AFL 6-240 mm2.

    1. Dane obliczeniowe przewodu AFL 6 - 240 mm2.

Przekrój znamionowy części aluminiowej: SAL= 240 mm2

Przekrój obliczeniowy części aluminiowej: Sobl = 235,9 mm2

Przekrój do obliczeń mechanicznych: Scał = 276 mm2

Średnica rzeczywista przewodu: d = 21,7 mm

Współczynnik rozszerzalności termicznej: α = 18,7*10-6 1/°C

Współczynnik rozszerzalności mechanicznej: β = 130*10-6 mm2/ kG

Współczynnik obciążenia mechanicznego przewodu g = 3,53*10-3 kG/ m*mm2

    1. Naprężenia dopuszczalne w przewodach roboczych i odgromowych.

Na podstawie katalogu serii słupów S 52 dla drugiej strefy klimatycznej i przewodów odgromowych AFL 6-240 przyjmuję do obliczeń naprężenia:

• Dla przewodu AFL 8 - 525 mm2:

Naprężenia normalne σobl=8 kG/mm2

Naprężenia zmniejszone σobl zm=6,5 kG/mm2

• Dla przewodu AFL 6 - 240 mm2:

Naprężenia normalne σobl=10,0 kG/mm2

Naprężenia zmniejszone σobl zm=8,5 kG/mm2

    1. Obliczenie ciężaru jednostkowego sadzi normalnej i katastrofalnej.

Ciężar sadzi normalnej:

0x01 graphic

Współczynnik obciążenia mechanicznego przy sadzi normalnej:

0x01 graphic

Ciężar sadzi katastrofalnej:

0x01 graphic

Współczynnik obciążenia mechanicznego przy sadzi katastrofalnej:

0x01 graphic

    1. Obliczenie rozpiętości przełomowej przęsła.

Dla drugiej strefy klimatycznej i słupów serii S 52 na podstawie katalogu przyjmuję rozpiętość przęsła: a=300m.

Rozpiętość przełomowa wynosi:

  1. dla naprężenia normalnego σobl= 8 kG/mm2:

0x01 graphic

  1. dla naprężenia zmniejszonego σoblzm=6,5 kG/mm2:

0x01 graphic

Jak wynika z powyższych obliczeń:

300 = a > ap = 187,71 m.

A więc mamy przęsło długie, czyli przyjmujemy:

Naprężenia normalne: σmaxoblsn=10 kG/mm2

Naprężenia zmniejszone: σmax zmobl zmsn zm=8,5 kG/mm2

    1. Obliczenie temperatury krytycznej.

  1. dla przęseł o naprężeniach normalnych σmaxoblsn= 8,0 kG/mm2

0x01 graphic

Jak wynika z obliczeń:

16,35oC=tkr<tu=60oC

więc maksymalny zwis wystąpi w stanie upału.

  1. dla przęseł o naprężeniach zmniejszonych σmax zmobl zmsn zm=6,5 kG/mm2

0x01 graphic

Jak wynika z obliczeń:

12,34oC = tkr < tu = 60oC

więc maksymalny zwis wystąpi również w stanie upału.

    1. Wyznaczanie krzywych łańcuchowych w warunkach upału.

Dla przęseł o naprężeniach normalnych σmaxoblsn=8,0 kG/mm2

Stan1: sadź normalna

Stan 2: upał

σ1sn=8,0 kG/mm2

σ2u=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=g=3,28*10-3 kG/m*mm2

t1= -5oC

t2= 60oC

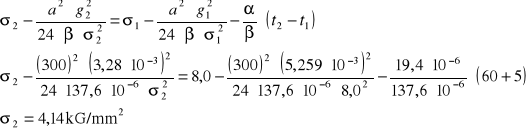

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Krzywa łańcuchowa wyrażona jest wzorem:

0x01 graphic

Dla przęseł o naprężeniach zmniejszonych σmax zmobl zmsn zm=6,5 kG/mm2

Stan1: sadź normalna

Stan 2: upał

σ1sn=6,5 kG/mm2

σ2u=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=g=3,28*10-3 kG/m*mm2

t1= -5oC

t2= 60oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Krzywa łańcuchowa wyrażona jest wzorem:

0x01 graphic

    1. Tabela krzywych łańcuchowych :

x

σsn=8,0 kG/mm2

σsn zm =6,5 kG/mm2

y

y-p

y-p

(w skali 1:200)

x

(w skali 1:2000)

y

y-p

y-p

(w skali 1:200)

x

(w skali 1:2000)

m

m

m

cm

cm

m

m

cm

cm

0

1262,19

0,00

0,00

0

1065,54

0,00

0,00

0

10

1262,23

0,04

0,02

0,5

1065,59

0,05

0,02

0,5

20

1262,35

0,16

0,08

1

1065,73

0,19

0,09

1

30

1262,55

0,36

0,18

1,5

1065,96

0,42

0,21

1,5

40

1262,82

0,63

0,32

2

1066,29

0,75

0,38

2

50

1263,18

0,99

0,50

2,5

1066,71

1,17

0,59

2,5

60

1263,62

1,43

0,71

3

1067,23

1,69

0,84

3

70

1264,13

1,94

0,97

3,5

1067,84

2,30

1,15

3,5

80

1264,73

2,54

1,27

4

1068,54

3,00

1,50

4

90

1265,40

3,21

1,61

4,5

1069,34

3,80

1,90

4,5

100

1266,15

3,96

1,98

5

1070,24

4,70

2,35

5

110

1266,99

4,80

2,40

5,5

1071,22

5,68

2,84

5,5

120

1267,90

5,71

2,85

6

1072,30

6,76

3,38

6

130

1268,89

6,70

3,35

6,5

1073,48

7,94

3,97

6,5

140

1269,96

7,77

3,89

7

1074,75

9,21

4,61

7

150

1271,11

8,92

4,46

7,5

1076,12

10,58

5,29

7,5

160

1272,34

10,15

5,08

8

1077,58

12,04

6,02

8

170

1273,66

11,47

5,73

8,5

1079,13

13,59

6,79

8,5

180

1275,05

12,86

6,43

9

1080,78

15,24

7,62

9

190

1276,52

14,33

7,16

9,5

1082,52

16,98

8,49

9,5

200

1278,07

15,88

7,94

10

1084,36

18,82

9,41

10

210

1279,70

17,51

8,75

10,5

1086,30

20,76

10,38

10,5

220

1281,41

19,22

9,61

11

1088,33

22,79

11,40

11

230

1283,20

21,01

10,51

11,5

1090,46

24,92

12,46

11,5

240

1285,08

22,89

11,44

12

1092,68

27,14

13,57

12

250

1287,03

24,84

12,42

12,5

1095,00

29,46

14,73

12,5

260

1289,06

26,87

13,44

13

1097,42

31,88

15,94

13

270

1291,18

28,99

14,49

13,5

1099,93

34,39

17,20

13,5

280

1293,37

31,18

15,59

14

1102,54

37,00

18,50

14

290

1295,65

33,46

16,73

14,5

1105,25

39,71

19,85

14,5

300

1298,01

35,82

17,91

15

1108,05

42,51

21,26

15

3.11. Wykresy krzywych łańcuchowych dla obydwu przypadków:

0x08 graphic

  1. Dobór osprzętu.

    1. Dobór izolatorów.

  1. ze względu na minimalną drogę upływu:

Dla linii o napięciu znamionowym Un=110 kV i dla drugiej strefy zabrudzeniowej minimalna droga upływu wynosi:

lupł=270 cm

Na podstawie katalogów dobieram izolatory LP - 75/12 o danych:

Typ izolatora

lupł iz

hiz

Wytrzymałość mechaniczna

Ciężar izolatora

Ciężar osprzętu

Uud

---

cm

cm

kG

kG

kG

kV

LS - 75/12

169

112

7500

22

15,0

495

Aby został spełniony warunek o minimalnej drodze upływu należy stosować dwa izolatory LP - 75/12 połączone szeregowo .

lupł= 2*169 cm > 270 cm= lupł min

hiz = 224cm

Warunek jest spełniony.

Ze względu na wytrzymałość mechaniczną:

Sprawdzenie wytrzymałości mechanicznej izolatorów przelotowych:

Rozpiętość przęsła: a = 300 m

Współczynnik obciążenia mechanicznego przewodu g = 3,28*10-3 kG/ m*mm2

Przekrój całkowity przewodu: Scał = 587 mm2

Ciężar izolatora: Giz=22,0kG

Ciężar osprzętu: Gosp=15,0 kG

Ciężar sadzi normalnej: Gsn=1,162 kG/m

0x01 graphic

Warunek jest spełniony

Sprawdzenie wytrzymałości mechanicznej izolatorów odciągowych.

Naprężenia normalne σsnobl= 8,0 kG/mm2

0x01 graphic

Warunek nie jest spełniony . Aby spełnić warunek wytrzymałości mechanicznej izolatorów należy zastosować dwa równoległe izolatory LP 75 / 12

0x01 graphic

Warunek jest spełniony

Naprężenia zmniejszone σsnobl= 6,5 kG/mm2

0x01 graphic

Warunek nie jest spełniony . Aby spełnić warunek wytrzymałości mechanicznej izolatorów należy zastosować dwa równoległe izolatory LP 75 / 12

0x01 graphic

Warunek jest spełniony

  1. Obliczanie odległości pionowych od obiektów krzyżowanych

    1. Obliczanie odległości pionowych od obiektów krzyżowanych.

Oznaczenia:

y2, y1 - krzywe łańcuchowe w postaci uproszczonej;

a - rozpiętość przęsła;

b - spad;

d - różnica poziomów między podstawą słupa WN, a podstawą obiektu krzyżowanego;

h - wysokość słupa krzyżowanego;

m - mimośród;

x - odległość obiektu krzyżowanego od słupa WN;

p - parametr przęsła;

Δy - różnica wysokości przewodu w odległości x od słupa WN;

hp - wysokość zawieszenia przewodu;

hp=hdp-h

0x01 graphic
0x01 graphic
0x01 graphic

0x01 graphic

0x08 graphic

5.1.1. Przęsło 3.

Przęsło to krzyżuje się z z linią kolejową pierwszego rzędu, która znajduje się w odległości x­1=55 m od słupa nr. 4 oraz z drogą drugiego rzędu znajdującą się w odległości x=45m od słupa nr. 4. Rozpiętość przęsła wnosi a=300 m. W przęśle zastosowano słupy ON-150 ze względu na obostrzenie 3o.

Obliczenia dla linii 110kV w stanie upału:

Stan1: Sadź normalna

Stan 2: Upał

σ1sn=6,5 kG/mm2

σ2u=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=g=3,28*10-3 kG/m*mm2

t1=-5oC

t2=60oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie upału wynosi:

0x01 graphic

Obliczenia dla linii 110kV w stanie sadzi katastrofalnej:

Stan1: Sadź normalna

Stan 2: Sadź katastrofalna

σ1sn=6,5 kG/mm2

σ2sk=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=gsk=7,23*10-3 kG/m*mm2

t1=-5oC

t2=-5oC

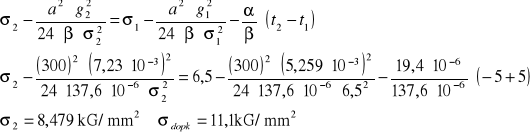

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan sadzi katastrofalnej:

0x01 graphic
0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie sadzi katastrofalnej wynosi:

0x01 graphic

Obliczenia odległości przewodu od linii kolejowej w stanie upału:

Minimalna odległość przewodów od powierzchni drogi powinna wynosić:

0x01 graphic

0x01 graphic

Odległości przewodów przy największym zwisie normalnym.

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii z linią kolejową w stanie upału:

0x01 graphic

Warunek poprawności zawieszenia przewodu nad drogą:

0x01 graphic

Warunek wysokości przewodu nad linią kolejową przy największym zwisie normalnym w warunkach upału jest spełniony.

Obliczenia odległości przewodu od linii kolejowej w stanie sadzi katastrofalnej:

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii z linią kolejową w warunkach sadzi katastrofalnej:

0x01 graphic

Warunek poprawności zawieszenia przewodu nad linią kolejową:

0x01 graphic

Warunek wysokości przewodu nad drogą przy obciążeniu przewodu sadzią katastrofalną jest spełniony.

Sprawdzenie zawieszenia przewodów WN nad linią trakcyjną kolei.

Minimalna odległość przewodów linii WN od przewodów linii trakcyjnej powinna wynosić:

0x01 graphic

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii WN z linią trakcji kolejowej w warunkach upału:

0x01 graphic
0x01 graphic

Warunek poprawności zawieszenia przewodu linii WN nad linią nn:

0x01 graphic

Warunek odległości między przewodami przy największym zwisie normalnym w warunkach upału jest spełniony.

  1. Z tego względu że droga drugiej kategorii przebiega w niewielkiej odległości od linii kolejowej zaliczonej do pierwszej kategorii użyteczności można przyjąć że warunek minimalnej odległości przewodu WN od drogi jest zachowany

5.1.2. Przęsło 5.

Przęsło to krzyżuje się z dwiema liniami średniego napięcia, które przebiegają w odległości x=30 m od słupa nr. 5 , x=30 od słupa nr. 6. Przęsło krzyżuje się również z drogą drugiej kategorii w odległości x=84 m od slupa nr 6 . Rozpiętość przęsła wnosi a=300 m. W przęśle występuje obostrzenie 2o i zastosowano słupy: nr.5 PS-2 oraz nr.6: PS-2. Z tego względu że obie linie SN przebiegają w tej samej odległości od słupów WN nr.5 i nr.6 obliczenia można przeprowadzić dla jednego przypadku .

  1. Przeliczanie naprężeń linii WN na stan upału i sadzi katastrofalnej.

  1. Stan upału:

Stan1: Sadź normalna

Stan 2: Upał

σ1sn=8,0 kG/mm2

σ2u=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=g=3,28*10-3 kG/m*mm2

t1=-5oC

t2=60oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

  1. Stan sadzi katastrofalnej:

Stan1: Sadź normalna

Stan 2: Sadź katastrofalna

σ1sn=8,0 kG/mm2

σ2sk=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=gsk=7,23*10-3 kG/m*mm2

t1=-5oC

t2=-5oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan sadzi katastrofalnej:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

2. Przeliczanie parametrów linii SN.

Dane linii SN:

Napięcie znamionowe: Un = 15 kV

Naprężenia obliczeniowe: σobl = 10 kG/ mm2

Przewód roboczy: AFL 6-70 mm2

Średnica przewodów: d = 11,6 mm

Przekrój przewodu: s = 77,31 mm2

Współczynnik rozszerzalności termicznej: α = 18,7⋅10-6 1/oC

Współczynnik rozszerzalności mechanicznej: β = 130⋅10-6 mm2/ kG

Współczynnik obciążenia mechanicznego: g = 3,53⋅10-3 kG/ m⋅mm2

Rozpiętość przęsła: a = 160 m

Wysokość zawieszenia przewodów: h = 10,70m

  1. Obliczenia ciężaru jednostkowego sadzi normalnej i katastrofalnej linii SN.

Ciężar sadzi normalnej:

0x01 graphic

Współczynnik obciążenia mechanicznego przy sadzi normalnej:

0x01 graphic

Ciężar sadzi katastrofalnej:

0x01 graphic

Współczynnik obciążenia mechanicznego przy sadzi katastrofalnej:

0x01 graphic

  1. Obliczenie rozpiętości przełomowej linii SN.

Rozpiętość przełomowa wynosi:

0x01 graphic

Jak wynika z powyższych obliczeń:

160m=a>ap=64,19 m.

A więc mamy przęsło długie, czyli przyjmujemy naprężenia:

σmax=σobl=σsn=10 kG/mm2

  1. Wyznaczenie zwisu linii SN w stanie upału:

Stan1: Sadź normalna

Stan 2: Upał

σ1sn=10 kG/mm2

σ2u=?

g1=gsn=15,17*10-3 kG/m*mm2

g2=g=3,53*10-3 kG/m*mm2

t1=-5oC

t2=60oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu w stanie upału wynosi:

0x01 graphic

Zwis przewodu w stanie upału wynosi:

0x01 graphic

  1. Wyznaczanie zwisu w stanie sadzi katastrofalnej:

Stan1: Sadź normalna

Stan 2: Sadź katastrofalna

σ1sn=10 kG/mm2

σ2sk=?

g1=gsn=15,17*10-3 kG/m*mm2

g2=gsk=26,81*10-3 kG/m*mm2

t1=-5oC

t2=-5oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan sadzi katastrofalnej:

0x01 graphic
0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Zwis przewodu w stanie sadzi katastrofalnej wynosi:

0x01 graphic

  1. Wyznaczenie zwisu linii SN bez sadzi w temperaturze -5 °C.

Stan1: Sadź normalna

Stan 2: Bez sadzi

σ1sn=10 kG/mm2

σ2sk=?

G1=gsn=15,17*10-3 kG/m*mm2

g2=g=3,53*10-3 kG/m*mm2

t1=-5oC

t2=-5oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan bez sadzi:

0x01 graphic
0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Zwis przewodu bez sadzi w temperaturze -5 °C wynosi:

0x01 graphic

  1. Wyznaczanie podskoku linii SN w przypadku oberwania się sadzi katastrofalnej.

0x01 graphic

3. Sprawdzenie dopuszczalnych odległości przy upale oraz sadzi katastrofalnej przewodów linii WN od przewodów linii SN.

Minimalna odległość przewodów linii WN od przewodów linii SN powinna wynosić:

0x01 graphic

0x01 graphic

a. Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii WN z linią SN w warunkach upału:

0x01 graphic
0x01 graphic

Warunek poprawności zawieszenia przewodu linii WN nad linią SN:

0x01 graphic

Warunek odległości między przewodami przy największym zwisie normalnym w warunkach upału jest spełniony.

  1. Sprawdzenie odległości dla podskoku linii SN w przypadku oberwania się sadzi katastrofalnej.

Wyznaczanie różnicy wysokości przewodów Δy w miejscu skrzyżowania linii WN z linią SN w warunkach sadzi katastrofalnej:

0x01 graphic

Warunek poprawności zawieszenia przewodu linii WN nad linią SN w przypadku podskoku:

0x01 graphic

Warunek odległości między przewodami w przypadku podskoku przewodu linii SN jest spełniony.

  1. Obliczenia dla linii SN oddalonej o x= 30m od słupa nr.6 sieci WN

  1. Obliczenia ciężaru jednostkowego sadzi normalnej i katastrofalnej linii SN.

Naprężenia w przewodzie linii SN w stanie upału:

0x01 graphic

Parametr przewodu w stanie upału wynosi:

0x01 graphic

Zwis przewodu w stanie upału wynosi:

0x01 graphic

Naprężenia w przewodzie linii SN w stanie sadzi katastrofalnej:

0x01 graphic
0x01 graphic
0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Zwis przewodu w stanie sadzi katastrofalnej wynosi:

0x01 graphic

Naprężenia w przewodzie linii SN w temperaturze t=-5oC bez sadzi:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Zwis przewodu bez sadzi w temperaturze -5 °C wynosi:

0x01 graphic

Podskok linii SN w przypadku oberwania się sadzi katastrofalnej.

0x01 graphic

  1. Sprawdzenie dopuszczalnych odległości przy upale oraz sadzi katastrofalnej przewodów linii WN od przewodów linii SN.

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii WN z linią SN w warunkach upału:

0x01 graphic
0x01 graphic

Warunek poprawności zawieszenia przewodu linii WN nad linią SN:

0x01 graphic

Warunek odległości między przewodami przy największym zwisie normalnym w warunkach upału jest spełniony.

  1. Sprawdzenie odległości dla podskoku linii SN w przypadku oberwania się sadzi katastrofalnej.

Wyznaczanie różnicy wysokości przewodów Δy w miejscu skrzyżowania linii WN z linią SN w warunkach sadzi katastrofalnej.

0x01 graphic

Warunek poprawności zawieszenia przewodu linii WN nad linią SN w przypadku podskoku:

0x01 graphic

Warunek odległości między przewodami w przypadku podskoku przewodu linii SN jest spełniony.

4. Obliczenia dla drogi drugiej kategorii

  1. Przeliczanie naprężeń linii WN na stan upału i sadzi katastrofalnej.

  1. Stan upału:

Stan1: Sadź normalna

Stan 2: Upał

σ1sn=8,0 kG/mm2

σ2u=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=g=3,28*10-3 kG/m*mm2

t1=-5oC

t2=60oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

  1. Stan sadzi katastrofalnej:

Stan1: Sadź normalna

Stan 2: Sadź katastrofalna

σ1sn=8,0 kG/mm2

σ2sk=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=gsk=7,23*10-3 kG/m*mm2

t1=-5oC

t2=-5oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan sadzi katastrofalnej:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

  1. Obliczenia odległości przewodu od drogi:

a. Obliczenie odległość przewodu od drogi w stanie upału.

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii z drogą w warunkach upału:

0x01 graphic

Warunek poprawności zawieszenia przewodu nad drogą:

0x01 graphic

Warunek wysokości przewodu nad drogą przy największym zwisie normalnym w warunkach upału jest spełniony.

  1. Obliczenia odległości przewodu od drogi w stanie sadzi katastrofalnej:

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii z drogą w warunkach sadzi katastrofalnej:

0x01 graphic

Warunek poprawności zawieszenia przewodu nad drogą:

0x01 graphic

Warunek wysokości przewodu nad drogą przy obciążeniu przewodu sadzią katastrofalną jest spełniony.

5.1.3 Przęsło 6.

Przęsło to krzyżuje się z linią niskiego napięcia, która przebiega w odległości x=20 m od słupa nr. 7. Rozpiętość przęsła wynosi a=300 m. W przęśle występuje obostrzenie 1o i zastosowano słupy nr.6: PS-2 i nr. 7: P-2. Zakładamy, że linia nn jest płaska (bez zwisu).

Obliczenia dla linii 110kV w stanie upału:

Stan1: sadź normalna

Stan 2: upał

σ1sn=8 kG/mm2

σ2u=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=g=3,28*10-3 kG/m*mm2

t1=-5oC

t2=60oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie upału wynosi:

0x01 graphic

Sprawdzenie dopuszczalnych odległości przy upale przewodów linii WN od przewodów linii nn.

Minimalna odległość przewodów linii WN od przewodów linii nn powinna wynosić:

0x01 graphic

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii WN z linią SN w warunkach upału:

0x01 graphic
0x01 graphic

Warunek poprawności zawieszenia przewodu linii WN nad linią nn:

0x01 graphic

Warunek odległości między przewodami przy największym zwisie normalnym w warunkach upału jest spełniony.

5.1.4. Przęsło 8

Przęsło to krzyżuje się z drogą drugiego rzędu, która znajduje się w odległości x=166 m od słupa nr 8. W przęśle zastosowano obostrzenie 2o. Rozpiętość przęsła wnosi a=300 m. W przęśle zastosowano słupy PS-2 .

1. Przeliczanie naprężeń linii WN na stan upału i sadzi katastrofalnej.

  1. Stan upału:

Stan1: Sadź normalna

Stan 2: Upał

σ1sn=8,0 kG/mm2

σ2u=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=g=3,28*10-3 kG/m*mm2

t1=-5oC

t2=60oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie upału wynosi:

0x01 graphic

b. Stan sadzi katastrofalnej:

Stan1: Sadź normalna

Stan 2: Sadź katastrofalna

σ1sn=8,0 kG/mm2

σ2sk=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=gsk=7,23*10-3 kG/m*mm2

t1=-5oC

t2=-5oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan sadzi katastrofalnej:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie sadzi katastrofalnej wynosi:

0x01 graphic

2. Obliczenia odległości przewodu od drogi:

  1. Odległość przewodów od drogi w stanie upału .

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii z drogą w warunkach upału:

0x01 graphic

Warunek poprawności zawieszenia przewodu nad drogą:

0x01 graphic

Warunek wysokości przewodu nad drogą przy największym zwisie normalnym w warunkach upału jest spełniony.

  1. Obliczenia odległości przewodu od drogi w stanie sadzi katastrofalnej:

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii z drogą w warunkach sadzi katastrofalnej:

0x01 graphic

Warunek poprawności zawieszenia przewodu nad drogą:

0x01 graphic

Warunek wysokości przewodu nad drogą przy obciążeniu przewodu sadzią katastrofalną jest spełniony.

5.1.5. Przęsło 10.

Przęsło to krzyżuje się z drogą pierwszego rzędu, która znajduje się w odległości x­1=86 m od słupa nr. 10. Rozpiętość przęsła wnosi a=300 m. W przęśle zastosowano słupy ON 150 ze względu na obostrzenie 3o.

a. Obliczenia dla linii 110kV w stanie upału:

Stan1: Sadź normalna

Stan 2: Upał

σ1sn=6,5 kG/mm2

σ2u=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=g=3,28*10-3 kG/m*mm2

t1=-5oC

t2=60oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie upału wynosi:

0x01 graphic

b. Obliczenia dla linii 110kV w stanie sadzi katastrofalnej

Stan1: Sadź normalna

Stan 2: Sadź katastrofalna

σ1sn=6,5 kG/mm2

σ2sk=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=gsk=7,23*10-3 kG/m*mm2

t1=-5oC

t2=-5oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan sadzi katastrofalnej:

0x01 graphic
0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie sadzi katastrofalnej wynosi:

0x01 graphic

Minimalna odległość przewodów od powierzchni drogi powinna wynosić:

0x01 graphic

0x01 graphic

c. Odległość przewodów od drogi w stanie upału.

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii z drogą w stanie upału:

0x01 graphic

Warunek poprawności zawieszenia przewodu nad drogą:

0x01 graphic

Warunek wysokości przewodu nad drogą przy największym zwisie normalnym w warunkach upału jest spełniony.

d. Obliczenia odległości przewodu od drogi w stanie sadzi katastrofalnej:

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii z drogą w warunkach sadzi katastrofalnej:

0x01 graphic

Warunek poprawności zawieszenia przewodu nad drogą:

0x01 graphic

Warunek wysokości przewodu nad drogą przy obciążeniu przewodu sadzią katastrofalną jest spełniony.

5.1.6. Przęsło 15

Przęsło to krzyżuje się z drogą drugiego rzędu, która znajduje się w odległości x=46 m od słupa nr.15 oraz linią telefoniczną znajdującą się w odległości x=60m od słupa nr.15 . W przęśle zastosowano obostrzenie 2o. Rozpiętość przęsła wnosi a=300 m. W przęśle zastosowano słupy nr.15 ON 90-2 ze względu na załamanie linii oraz słup nr.16 : P-2.

  1. Przeliczanie naprężeń linii WN na stan upału i sadzi katastrofalnej.

  1. Stan upału:

Stan1: Sadź normalna

Stan 2: Upał

σ1sn=8,0 kG/mm2

σ2u=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=g=3,28*10-3 kG/m*mm2

t1=-5oC

t2=60oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie upału wynosi:

0x01 graphic

  1. Stan sadzi katastrofalnej:

Stan1: Sadź normalna

Stan 2: Sadź katastrofalna

σ1sn=8,0 kG/mm2

σ2sk=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=gsk=7,23*10-3 kG/m*mm2

t1=-5oC

t2=-5oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan sadzi katastrofalnej:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie sadzi katastrofalnej wynosi:

0x01 graphic

  1. Obliczenia odległości przewodu od drogi:

  1. Odległość przewodów od drogi w stanie upału.

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii z drogą w warunkach upału:

0x01 graphic

Warunek poprawności zawieszenia przewodu nad drogą:

0x01 graphic

Warunek wysokości przewodu nad drogą przy największym zwisie normalnym w warunkach upału jest spełniony.

  1. Obliczenia odległości przewodu od drogi w stanie sadzi katastrofalnej:

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii z drogą w warunkach sadzi katastrofalnej:

0x01 graphic

Warunek poprawności zawieszenia przewodu nad drogą:

0x01 graphic

Warunek wysokości przewodu nad drogą przy obciążeniu przewodu sadzią katastrofalną jest spełniony.

  1. Sprawdzenie dopuszczalnych odległości przy upale przewodów linii WN od przewodów linii telefonicznej.

Minimalna odległość przewodów linii WN od przewodów linii telefonicznej powinna wynosić:

0x01 graphic

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii WN z linią telefonicznej w warunkach upału:

0x01 graphic
0x01 graphic

Warunek poprawności zawieszenia przewodu linii WN nad linią telefoniczną:

0x01 graphic

Warunek odległości między przewodami przy największym zwisie normalnym w warunkach upału jest spełniony.

5.1.7. Przęsło 18.

Przęsło to krzyżuje się z linią niskiego napięcia, która przebiega w odległości x=100 m od słupa nr. 18. Przęsło jest płaskie . Rozpiętość przęsła wynosi a=300 m. W przęśle występuje obostrzenie 1o i zastosowano słupy nr.18 jako P+2,5 i nr. 19 jako P. Zakładamy, że linia nn jest płaska (bez zwisu).

  1. Obliczenia dla linii 110kV w stanie upału:

Stan1: sadź normalna

Stan 2: upał

σ1sn=8 kG/mm2

σ2u=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=g=3,28*10-3 kG/m*mm2

t1=-5oC

t2=60oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie upału:

0x01 graphic

  1. Sprawdzenie dopuszczalnych odległości przy upale przewodów linii WN od przewodów linii nn.

Minimalna odległość przewodów linii WN od przewodów linii nn powinna wynosić:

0x01 graphic

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii WN z linią nn w warunkach upału:

0x01 graphic
0x01 graphic

Warunek poprawności zawieszenia przewodu linii WN nad linią nn:

0x01 graphic

Warunek odległości między przewodami przy największym zwisie normalnym w warunkach upału jest spełniony.

5.2.8. Przęsło 20.

Przęsło to krzyżuje się z linią telefoniczną, która przebiega w odległości x=100 m od słupa nr. 20 oraz z linią SN przebiegającą w odległości x = 100 m od słupa nr.21 . Rozpiętość przęsła wynosi a=300 m. W przęśle występuje obostrzenie 1o i zastosowano słupy: nr.20 - P i nr.21 - P+2,5. Zakładamy, że linia nn jest płaska (bez zwisu).

  1. Obliczenia dla linii 110kV w stanie upału:

Stan1: sadź normalna

Stan 2: upał

σ1sn=8 kG/mm2

σ2u=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=g=3,28*10-3 kG/m*mm2

t1=-5oC

t2=60oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie upału wynosi:

0x01 graphic

  1. Sprawdzenie dopuszczalnych odległości przy upale przewodów linii WN od przewodów linii telefonicznej.

Minimalna odległość przewodów linii WN od przewodów linii telefonicznej powinna wynosić:

0x01 graphic

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii WN z linią telefonicznej w warunkach upału:

0x01 graphic
0x01 graphic

Warunek poprawności zawieszenia przewodu linii WN nad linią telefoniczną:

0x01 graphic

Warunek odległości między przewodami przy największym zwisie normalnym w warunkach upału jest spełniony.

c. Sprawdzenie zawieszenia przewodów WN nad linią SN

Przeliczanie parametrów linii SN.

Korzystając z obliczeń z punktu 4.2.2. dotyczących danych linii SN krzyżującej się z linią WN, zakładając że linie SN mają takie same parametry otrzymamy:

Naprężenia w przewodzie linii SN w stanie upału:

0x01 graphic

Parametr przewodu w stanie upału wynosi:

0x01 graphic

Zwis przewodu w stanie upału wynosi:

0x01 graphic

Naprężenia w przewodzie linii SN w stanie sadzi katastrofalnej:

0x01 graphic
0x01 graphic
0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Zwis przewodu w stanie sadzi katastrofalnej wynosi:

0x01 graphic

Naprężenia w przewodzie linii SN w temperaturze t=-5oC bez sadzi:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Zwis przewodu bez sadzi w temperaturze -5 °C wynosi:

0x01 graphic

Podskok linii SN w przypadku oberwania się sadzi katastrofalnej.

0x01 graphic

d. Sprawdzenie dopuszczalnych odległości przy upale oraz sadzi katastrofalnej przewodów linii WN od przewodów linii SN.

Stan upału:

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii WN z linią SN w warunkach upału:

0x01 graphic

Warunek poprawności zawieszenia przewodu linii WN nad linią SN:

0x01 graphic

Warunek odległości między przewodami przy największym zwisie normalnym w warunkach upału jest spełniony.

e. Sprawdzenie odległości dla podskoku linii SN w przypadku oberwania się sadzi katastrofalnej.

Wyznaczanie różnicy wysokości przewodów Δy w miejscu skrzyżowania linii WN z linią SN w warunkach sadzi katastrofalnej:

0x01 graphic

Warunek poprawności zawieszenia przewodu linii WN nad linią SN w przypadku podskoku:

0x01 graphic

Warunek odległości między przewodami w przypadku podskoku przewodu linii SN jest spełniony.

5.1.9. Przęsło 21.

Przęsło to krzyżuje się z drogą trzeciego rzędu, która znajduje się w odległości x=120 m od słupa nr 21.. W przęśle zastosowano obostrzenie 1o. Rozpiętość przęsła wnosi a=300 m. W przęśle zastosowano słupy: nr.21 jako P+2,5 i nr. 22 jako M150-2 .

  1. Przeliczanie naprężeń linii WN na stan upału i sadzi katastrofalnej.

  1. Stan upału:

Stan1: Sadź normalna

Stan 2: Upał

σ1sn=8,0 kG/mm2

σ2u=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=g=3,28*10-3 kG/m*mm2

t1=-5oC

t2=60oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan upału:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie upału wynosi:

0x01 graphic

  1. Stan sadzi katastrofalnej:

Stan1: Sadź normalna

Stan 2: Sadź katastrofalna

σ1sn=8,0 kG/mm2

σ2sk=?

g1=gsn=5,259*10-3 kG/m*mm2

g2=gsk=7,23*10-3 kG/m*mm2

t1=-5oC

t2=-5oC

Przy pomocy równania stanu przeliczam naprężenia ze stanu sadzi normalnej na stan sadzi katastrofalnej:

0x01 graphic

Parametr przewodu wynosi:

0x01 graphic

Mimośród w stanie sadzi katastrofalnej wynosi:

0x01 graphic

  1. Obliczenia odległości przewodu od drogi:

a. Odległości przewodów od drogi w stanie upału.

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii z drogą w warunkach upału:

0x01 graphic

Warunek poprawności zawieszenia przewodu nad drogą:

0x01 graphic

Warunek wysokości przewodu nad drogą przy największym zwisie normalnym w warunkach upału jest spełniony.

Obliczenia odległości przewodu od drogi w stanie sadzi katastrofalnej:

Wyznaczanie różnicy wysokości przewodu Δy w miejscu skrzyżowania linii z drogą w warunkach sadzi katastrofalnej:

0x01 graphic

Warunek poprawności zawieszenia przewodu nad drogą:

0x01 graphic

Warunek wysokości przewodu nad drogą przy obciążeniu przewodu sadzią katastrofalną jest spełniony.

6. Obliczenie długości przewodu roboczego i odgromowego.

Długości przewodów w poszczególnych przęsłach obliczone zostały na podstawie zależności:

Gdzie:

a-rozpiętość przęsła

g=3,28*10-3 kG/ m*mm2

σPR=8,0 kG/ mm2

σPO=10 kG/ mm2

Wyniki obliczeń zamieszczone są w poniższej tabeli.

Nr.

przęsła

Dł.

przęsła

Dł. przewodu

roboczego

Dł. przewodu

odgromowego

m

m

m

1

300

300,2

300,1

2

300

300,2

300,1

3

300

300,2

300,1

4

300

300,2

300,1

5

300

300,2

300,1

6

300

300,2

300,1

7

300

300,2

300,1

8

300

300,2

300,1

9

300

300,2

300,1

10

300

300,2

300,1

11

300

300,2

300,1

12

300

300,2

300,1

13

250

250,1

250,1

14

300

300,2

300,1

15

300

300,2

300,1

16

300

300,2

300,1

17

300

300,2

300,1

18

300

300,2

300,1

19

300

300,2

300,1

20

300

300,2

300,1

21

300

300,2

300,1

22

300

300,2

300,1

Razem:

6550

6554,1

6552,6

  1. Zestawienie materiałów.

Zestawienie materiałów zawiera poniższa tabela:

Nazwa elementu

Typ

Ilość

Przewód

AFL 8-525mm2

6554,1

Przewód

AFL 6-240mm2

6552,6

Słup serii S52

0N 150

4

Słup serii S52

ON 150 - 2

2

Słup serii S52

ON 120

1

Słup serii S52

ON 120 - 2

1

Słup serii S52

ON 90 - 2

1

Słup serii S52

PS - 2

5

Słup serii S52

P

3

Słup serii S52

P-2

4

Słup serii S52

P+2,5

2

Izolator

LS - 75/12

432

Łańcuch izolatorów

/ŁO2-ŁO3/+ŁP

4

Łańcuch izolatorów

/ŁO2-ŁO2/+ŁP

5

Łańcuch izolatorów

ŁPO2

5

Łańcuch izolatorów

ŁP

9

Nazwa elementu

Typ

Fundament

SFGD-200/250-2

14

Fundament

SFGD-200/320

6

Fundament

FT-2/B1

1

Fundament

FT-3/B1

2

Uziemienie

TU15-6/5

8

Uziemienie

TU15-6/6

15

Tabliczka ostrzegawcza

-

46

Tabliczka numeracyjna

-

23

Tabliczka oznaczenia faz

-

27

  1. Literatura

  1. Polska norma PN 75/E - 05100 „Elektroenergetyczne linie napowietrzne”. Projektowanie i budowa.

  1. ,,Sieci elektroenergetyczne” - T. Kahl WNT Warszawa 1984.

  2. „Sieci elektryczne” - W. Kotlarski.

  3. Wykłady „Sieci elektroenergetyczne” dr J. Duda

  4. Poradnik inżyniera elektryka Tom III. WNT Warszawa 1994.

5

0x01 graphic



Wyszukiwarka

Podobne podstrony:
Program zajęć ED, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, Szkoła, L
EDi4 2-lista 2004, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, Szkoła,
Wskaznik do rutki, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, płytkas
Zestawy Miernictwo2, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, płytka
2 regulacja napiecia modelu transformator zaczepy, aaa, studia 22.10.2014, Materiały od Piotra cukro
instalacja qqqqqqqqqq, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, pły
13 sieci zabespieczenia cyfrowe protokuł, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, m
projekt wieś, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, Szkoła, Uczel
wyklad12tt20, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, Szkoła, Elekt
cw 8 moje, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, płytkas V, Szkoł
wyklad07tt08, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, Szkoła, Elekt
zadania sieci elektroenergetycznych, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materia
LABEN4, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, Szkoła, Energoelekt
Wyklad11tt16 19, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, Szkoła, El
2. Matlab, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, metody numeryczne w technice, lab
sieci(ćw.6), aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, płytkas V, Szk
wyklad11tt16-19, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, Szkoła, El
wyklad15tt24, aaa, studia 22.10.2014, Materiały od Piotra cukrownika, materialy Kamil, Szkoła, Elekt

więcej podobnych podstron
