TEMAT : Cyfrowe przyrządy do pomiaru czasu i częstotliwości.
IMIĘ I NAZWISKO : Wojciech Baliński, Maciej Pękala, Piotr Lisica, Tomasz Witak
WYDZIAŁ : Elektryczny	SEMESTR : letni	ROK AKADEMICKI: 2000/2001
ZESPÓŁ : nr 4	DATA WYKONANIA : 4 Marca 2001
OCENA :	PODPIS :

Wykaz przyrządów:

- Częstościomierze - PFL - 28A , C571;

• Generator funkcyjny typ G 432 oraz MXG - 9802;

Wykonaliśmy po trzy pomiary na każdym mierniku dla różnych częstotliwości ustawionych na generatorach . Dla ustawionych wartości zmierzyliśmy:

1. częstotliwość przebiegu f_x ;

2. okres przebiegu T_x ;

3. półokres dodatni T_1/2+ ;

4. półokres ujemny T_1/2- ;

Dla wszystkich zmierzonych okresów i półokresów obliczyliśmy :

x=T_x-(T_1/2++T_1/2-)

Dla jednej wybranej częstotliwości zmierzonej przyrządem C571 wyznaczyliśmy względną niepewność pomiaru <δf_­x> według poniższej zależności :

δ_tr=0,3%

RMT - rzeczywisty czas pomiaru

f_w - 10 MHz

a następnie bezwzględną niepewność pomiaru <Δf_x>.

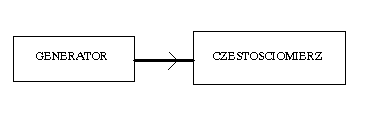

Schemat układu pomiarowego.

Pomiary przyrządem PFL - 28A;

f_x=(4,5±0.1) Hz

T_x=(185,0179±0,0192) ms

f_x=(6,8233±0,0001) KHz

T_x=(117.3±0.3) μs

f_x=(471,5815±0,0001) KHz

T_x=(1,8±0,3) μs

Pomiary przyrządem C571:

f_x=(2,30355±0,00301) Hz

f_x=(2,32323±0,00904) KHz

f_x=(233,917±0,050) KHz

Wnioski:

1. Wartość x wyrażona zależnością x=T_x-(T_1/2++T_1/2-) jest różna od zera ponieważ występuje błąd przerzutnika (bramkowania). Polega on na tym iż dla układu wykrywającego przejście przez zero powstają różne odchylenia i prawdziwy moment przejścia przez zero jest wychwytywany z błędem.

2. Przy pomiarze małych częstotliwości klasycznym przyrządem popełniany jest dosyć spory błąd , ponieważ w zmierzonym odcinku czasu układ zlicza niewielką liczbę impulsów, natomiast pomiar okresu jest obarczony bardo małym błędem , gdyż jest zliczana bardzo duża liczba impulsów generatora wewnętrznego.

3. Klasycznym częstotliwościomierzem popełniamy mniejszy błąd wraz ze wzrostem częstotliwości badanego sygnału, przeciwnie jest z pomiarem okresu.

4. Aby poprawić wyniki pomiarów małych częstotliwości stosuje się częstotliwościomierze z dwoma generatorami. Wynik pomiaru posiada większą rozdzielczość (pięć miejsc po przecinku przy pomiarze częstotliwości z zakresu 1-10Hz , natomiast klasyczny jedno miejsce).

5. Przy pomiarze większych częstotliwości przyrządem zaczyna dominować błąd wewnętrznego generatora wyrażony członem

   ; gdzie RMT to czas trwania pomiaru , a f_w- częstotliwość wewnętrznego generatora.

---
