POLITECHNIKA LUBELSKA		WYDZIAŁ MECHANICZNY		Str.
								2
PROCES TECHNOLOGICZNY OBRÓBKI CZĘŚCI TYPU KOŁO ZĘBATE NUMER RYSUNKU 001/00/PTW/2000
TECHNOLOG	DATA		SPRAWDZAJĄCY
KRZYSZTOF ZGARDZINSKI	2000-03-20		Mgr inż. A. Rudawska.

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY		PROCES TECHNOLOGICZNY - spis dokumentacji				Str.
												3
Spis dokumentów procesu technologicznego
L.p.	Nazwa dokumentu		Strona dokumentu w procesie technologicznym	Ilość Stron	Nazwa części: Koło zębate

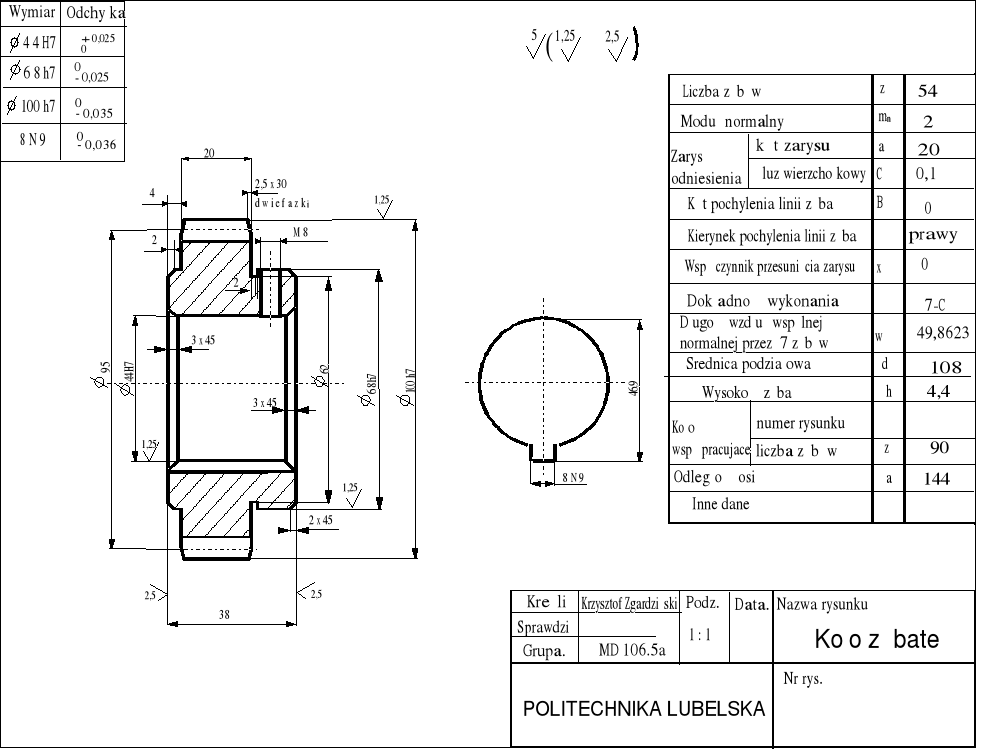

1	Rysunek wykonawczy obrabianej części		1	1
2	Karta tytułowa		2	1
3	Karta procesu technologicznego - spis dokumentacji		3	1			Założona wielkość produkcji (sztuk): 1000
4	Karta półfabrykatu		4	1
5	Karta technologiczna zbiorcza (plan operacji)		5	1
6	Instrukcja obróbki cieplnej		6	1
7	Karta operacyjna		7 -12	6			Proces zawiera stron: 18
8	Karta uzbrojenia obrabiarki		13	1
9	Karta kontrolna		14	1
10	Karta normowania czasu		15 -17	3
11	Spis pomocy warsztatowych		18	1			Technolog: Krzysztof Zgardziński

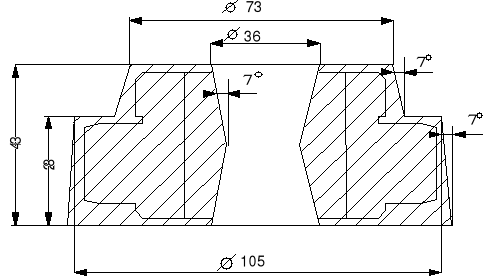

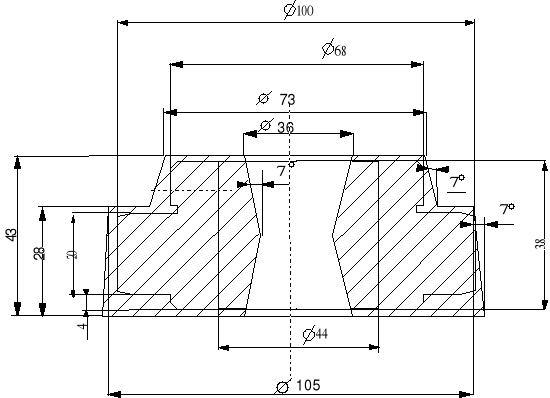

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY	KARTA PÓŁFABRYKATU					Str.
		NAZWA CZĘŚCI			Koło zębate		4
		Lp	Rodzaj materiału, wymiary
				1	Nazwa materiału		Stal
				2	Gatunek materiału		40HM
				3	Rodzaj półfabrykatu		Odkuwka matrycowa
				4	Stan dostawy		Normalizowany
				5	Twardość materiału półfabrykatu		____________
				6	Wymiary gabarytowe części		100x38
				7	Wymiary półfabrykatu		105x43
				8	Materiał bez cięcia		____________
				9	Materiał z naddatkiem na cięcie		____________
				10	Ilość części z półfabrykatu		1
				11	Naddatek na uchwycenie przy cięciu		____________

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA TECHNOLOGICZNA ZBIORCZA (PLAN OPERACJI)

Str.

5

Numer operacji

Nazwa operacji

Stanowisko

Norma czasu w godz.

Nazwa

Symbol

Tj

Tpz

10

Ulepszanie cieplne

Piec elektryczny komorowy

PEK - 3

20

Toczenie I

Tokarka rewolwerowa

RVP-100

30

Toczenie II

Tokarka uniwersalna

TUB-32

40

Przeciąganie

Przeciągarka pozioma

CDA-16

1,61

16

50

Wiercenie i Gwintowanie

Wiertarka

WKA - 25

60

Wykonanie uzębienia

Frezarka obwiedniowa

ZFA-50

7,28

21

70

Szlifowanie

Szlifierka uniwersalna

SWa 100

1,39

25

80

Kontrola techniczna

Kontrola techniczna

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

INSTRUKCJA OBRÓBKI CIEPLNEJ

NR OPERACJI

Str.

NAZWA OPERACJI

Ulepszanie cieplne

10

6

Nazwa części

Koło zębate

Urządzenie

Gatunek materiału

40HM

Nazwa

Symbol

Stan dostawy

Normalizowany

Piec elektryczny komorowy

PEK-3

Twardość

powierzchni

HRC= 30-32

Dodatkowe informacje

rdzenia

HRC = 30

Moc 55KW

Grubość warstwy utwardzonej [mm]

Na wskroś

Warunki wymagane przy obróbce cieplnej (dodatkowe)

-----

Parametry obróbki cieplnej

Lp.

Czynności

Grzanie

Chłodzenie

Twardość

Temp. ładowania[^0C]

Czas podgrzewania[min]

Temp. grzania[^0C]

Czas grzania[min]

ośrodek

temperatura[^0C]

Czas [min]

HRC

HB

HV

1

Nawęglanie

2

Hartowanie

na wskroś

820-850

30

820-850

15

olej

18

45

Powierzchniowe

3

Odpuszczanie

530-550

15

530-550

45

olej

18

30-32

4

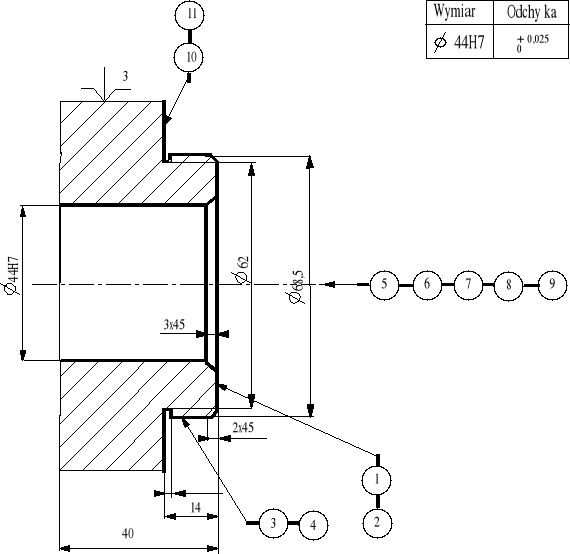

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY								KARTA OPERACYJNA											Str.
																																						7
										stanowisko				symbol		Nazwa operacji				Nr op.
																				Tokarka rewolwerowa				RVP 100		Toczenie I				20
																				Nr zabiegu		Nazwa zabiegu					Wyposażenie
																																		przyrządy	narzędzia			sprawdz
																				1.		Toczyć zgrubnie czoło na l = 40,5 na ∅68						NNZc-2020 S20			Suwmiarka MAUb-140
																				2.		Toczyć wykańczająco czoło l=40 na Ø68						NNBe- 2020 S20
																				3.		Toczyć zgrubnie Ø 69,5 na długość l = 13,5						NNRb-2020 S20
																				4.		Toczyć wykańczająco Ø 68,5 na długości l = 13,5 oraz wykonać fazkę 2x45						NNRb-12x12 S20 NNRf-12x12 S20
																				5.		Wytaczać zgrubnie otwór Ø41 na długości l = 40						NNRd-12x12 S20
																				6.		Wytaczać wykańczająco otwór ∅43 na długości l = 40						NNRb-12x12 S20
																				7.		Rozwiercać zgrubnie otwór Ø 44 na długości l = 40 mm						NRTa ∅43,75
																				8.		Rozwiercać wykańczająco otwór Ø44H7 na długości l=40						NRTc ∅44H7
																				9.		Fazować 3x45 na średnicy Ø 44H7						NWSa- ∅60 90^0			Suwmiarka MAUb-140
																				10.		Toczyć wykańczająco długość l=14 na ∅ 68,5						NNPd-2020 S20
																				11.		Wykonać podcięcie na średnicy∅68,5 na ∅62 x 2						NNPd x2-2020 S20
Nr zabiegu	1	2	3	4	5	6	7		8	9	10		11
Głęb.skr.[mm]	1	0,6	3	1,5	2	1	0,35		0,12	3	1		2
Ilość przejść	2	2	1	1	3	1	1		1	1	1		1
V [m/min]	108	88	171	152	123	115	8		100	123	109		109
n [obr/min] n [2h/min]	500	500	500	720	500	800	60		720	80	720		720
p [mm/obr]	0,43	0,43	0,1	0,15	0,2	0,25	0,1		0,2	0,2	0,2		0,2

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY								KARTA OPERACYJNA								Str.
																																8
										stanowisko		symbol	Nazwa operacji				Nr op.
																				Tokarka uniwersalna		TUB-32	Toczenie II				30
																				Nr zabiegu	Nazwa zabiegu			Wyposażenie
																												przyrządy	narzędzia			sprawdz
																				1.	Toczyć zgrubnie na l = 38,5				NNZc- 2020 S20			Suwmiarka MAUb-140
																				2.	Toczyć wykańczająco na l=38 na średnicy Ø68				NNBe- 2020 S20
																				3.	Toczyć kształtująco wymiar l= 20 na średnice Ø 68				NNPd- 2020 S20
																				4.	Toczyć zgrubnie powierzchnię Ø 102,5 na l =20				NNZa- 2020 S20
																				5.	Toczyć wykańczająco powierzchnię Ø 100,5na l= 20				NNBe- 2020 S20
																				6.	Fazować 2x 45 na Ø 68				NNZc- 2020 S20
																				7.	Fazować 2,5x 45 na Ø 100,5				NNZc- 2020 S20
																				8.	Fazować 3x 45 na Ø 44				90° NWSa
																				9.	Fazować 2,5x 45 na Ø 100,5				NNZa-2020 S20
Nr zabiegu	1	2	3	4	5	6	7		8	9.
Głęb.skr.[mm]	1	0,5	1	2,5	1	2	2,5		3	2,5
Ilość przejść	2	2	1	1	2	1	1		1	1
V [m/min]	108	88	171	171	152	158	108		100	152
n [obr/min] n [2h/min]	500	500	500	500	720	720	720		720	720
p [mm/.....]	0,43	0,43	0,1	0,15	0,2	0,25	0,2		0,2	0,2
Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

9

stanowisko

symbol

Nazwa operacji

Nr op.

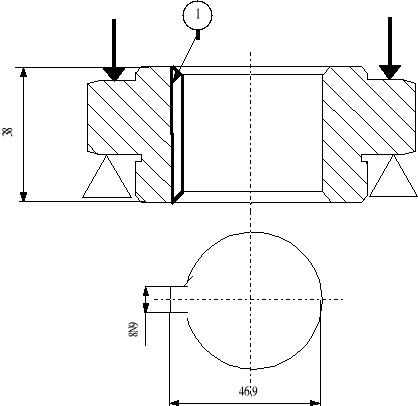

Przeciągarka pozioma

CDA-16

Przeciąganie

40

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

sprawdz

1.

Przeciągać na 8N9 x 29^=0,1x 38

Przeciągcz 8N9 x 2,9 MSBa

Nr zabiegu

1

2

3

4

5

6

7

8

Głęb.skr.[mm]

2,9

Ilość przejść

1

V [m/min]

2

n [obr/min] n [2h/min]

p [mm/min]

0,05

Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

11

stanowisko

symbol

Nazwa operacji

Nr op.

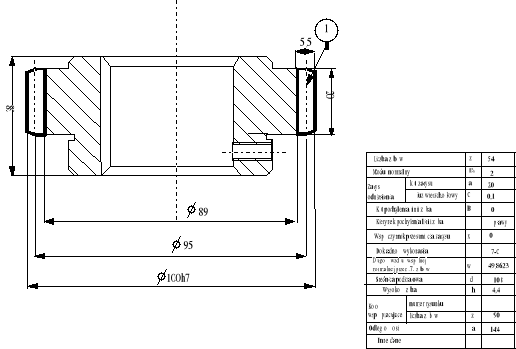

Frezarka obwiedniowa

ZFA-50

Frezowanie

60

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

sprawdz

1.

Frezować z= 38, m= 2,5, Dp= 95 na l = 20 mm

PTTc 15-20 PTFe 300/44

NFMc2,5 63/44

MAUa-140

Nr zabiegu

1

2

3

4

5

6

7

8

Głęb.skr.[mm]

5,5

Ilość przejść

1

V [m/min]

42

n [obr/min] n [2h/min]

212

p [mm/obr]

0,7

Chłodziwo

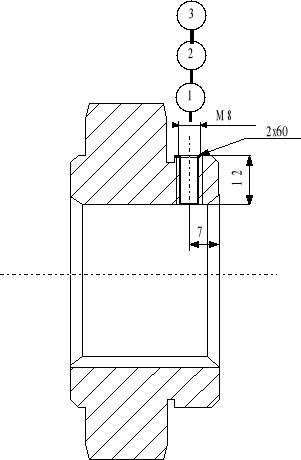

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY								KARTA OPERACYJNA								Str.
																																10
										stanowisko		symbol	Nazwa operacji				Nr op.
																				Wiertarka		WRA 55N	Wiercenie i gwintowanie				50
																				Nr zabiegu	Nazwa zabiegu			Wyposażenie
																												przyrządy	narzędzia			sprawdz
																				1.	Wiercić otwór przelotowy Ø 6,7 na wymiar l= 12			PW 032	NWKc ∅6,4 SW18			Suwmiarka MAUb 140
																				2.	Fazować otw. 2x60				NWSa 90°
																				3.	Wykonać gwint M8 x 1,25			Szybko mocujący uchwyt wiertarski	NGMm M8 x 1,25x130 SW18			MSBg-M8 6H
Nr zabiegu	1	2	3	4	5	6	7		8
Głęb.skr.[mm]	3,35	2	0,65
Ilość przejść	1	1	1
V [m/min]	25	5,4	2,5
n [obr/min] n [2h/min]	1200	100	20
p [mm/obr]	0,1	0,22	1,25
Chłodziwo

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY								KARTA OPERACYJNA								Str.
																																12
										stanowisko		symbol	Nazwa operacji				Nr op.

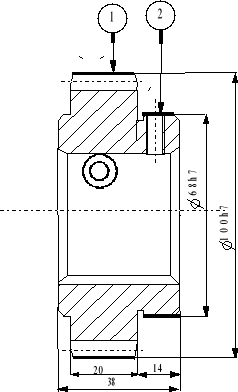

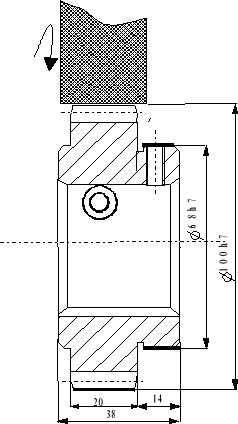

																				Szlifierka		Swa 100	Szlifowanie				70
																				Nr zabiegu	Nazwa zabiegu			Wyposażenie
																												przyrządy	narzędzia			sprawdz
																				1.	Szlifować Ø 100 h7 l=20			PTTe 15-44	NSAa300x127x40 EA60K7C			MSLb 68h7
																				2.	Szlifować Ø 68 h7 l=14											MSLb 100h7
Nr zabiegu	1	2	3	4	5	6	7		8
Głęb.skr.[mm]	0,2	0,2
Ilość przejść	1	1
V [m/min]	30	24
n [obr/min] n [2h/min]
		254	254
p [mm/.....]	0,005	0,005
Chłodziwo

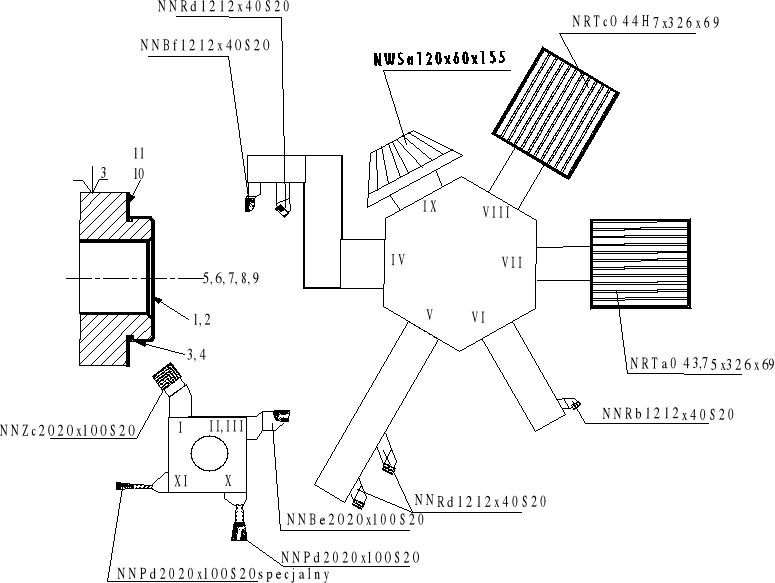

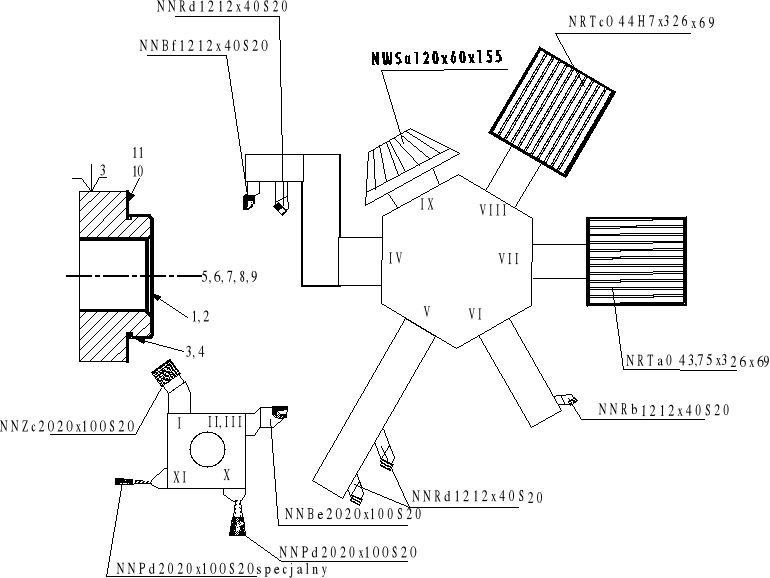

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY	KARTA UZBROJENIA OBRABIARKI				Str.
		Nr op.	TREŚĆ OPERACJI	Nazwa obrabiarki	Symbol obrabiarki	13
		Tokarka rewolwerowa	RVP 100	Toczenie I	20

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY	KARTA KONTROLNA					Str.
		MATERIAŁ		Stal 40HM	całości		14
		L.p.	Nazwa czynności kontrolnej	Narzędzie pomiarowe		% spr. pow.
									nazwa	symbol
				1	Pomiar szerokości L=38, L=20, L= 14,i podcięcie L=2	Suwmiarka	MAUb140
				2.	Pomiar średnicy Ø100 h7	Mikrometr 75-100	MMZb/1
				3.	Pomiar średnicy Ø 68 h7	Mikrometr 50-75
				4.	Pomiar otworu Ø 44 H7	Sprawdzian do otw. Ø 44h7	MSBa ∅44 H7
				5.	Sprawdzenie bicia	Czujnik mikrometryczny	MDAa 0 - 10
				6.	Sprawdzić gwint	Sprawdzian do gwintu M 8x1,25	MSBg M8 6H
				7.	Sprawdzenie rowka wpustowego	Suwmiarka,	MAUb140
				8.	Sprawdzić uzębienie koła zębatego.	Mikromierz talerzykowy, suwmiarka modułowa, wałeczki pomiarowe	MAZc1-18 MMSw/1 25-50 MLCa-A
				9.
				10.

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA NORMOWANIA CZASU

Str.

Operacja nr

40

wg strony dokumentacji

9

15

Lg=ld+lp+lw = 5 + 467 + 38 = 510

Nazwa operacji (zabiegu): Przeciąganie

Rodzaj czasu

Czas

Symbol

[min]

Czas główny

tg

0,34

Czas pomocniczy

tp

1,1

Czas wykonania tw = tg + tp

tw

1,44

Obrabiarka: CDA-16

Czas uzupełniający tu = 12% tw

tu

0,17

Czas jednostkowy tj = tw + tu

tj

1,61

Wielkość partii n = 1000

Czas przygotowawczo - zakończeniowy

tpz

16

Norma czasu na partię N = tpz + n tj

N

1626min=27godz 6min

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA NORMOWANIA CZASU

Str.

Operacja nr

60

wg strony dokumentacji

10

16

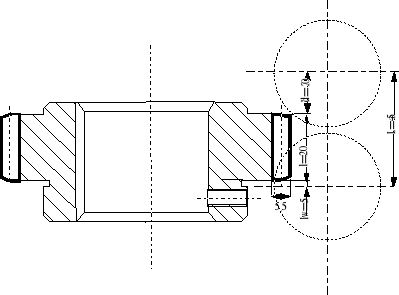

tg = L/n f w L = ld+l+lw = 20 + 20 + 5 = 45 mm tg = (45•30)/(212•1,2•1) = 5,3 min

Nazwa operacji (zabiegu): Frezowanie uzębienia

Rodzaj Czasu

Czas

Symbol

[min]

Czas główny

tg

5,3

Czas pomocniczy

tp

1,2

Czas wykonania tw = tg + tp

tw

6,5

Obrabiarka: ZFA-50

Czas uzupełniający tu = 12% tw

tu

0,78

Czas jednostkowy tj = tw + tu

tj

7,28

Wielkość partii n = 1000

Czas przygotowawczo - zakończeniowy

tpz

21

Norma czasu na partię N = tpz + n tj

N

7301min =121godz 41min

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA NORMOWANIA CZASU

Str.

Operacja nr

70

wg strony dokumentacji

12

17

Zwiększamy czas szlifowania trzykrotnie ze tg=3 0,046 = 0,138 względu na szlifowanie dokładne x2 dla dwóch powierzchni.

Nazwa operacji (zabiegu): Szlifowanie

Rodzaj czasu

Czas

Symbol

[min]

Czas główny

tg

0,276

Czas pomocniczy

tp

0,96

Czas wykonania tw = tg + tp

tw

1,24

Obrabiarka: Szlifierka uniwersalna SWA-10a

Czas uzupełniający tu = 12% tw

tu

0,14

Czas jednostkowy tj = tw + tu

tj

1,39

Wielkość partii n = 1000

Czas przygotowawczo - zakończeniowy

tpz

25

Norma czasu na partię N = tpz + n tj

N

1413min =23godz 33min

POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

SPIS POMOCY WARSZTATOWYCH

Str.

18

Nr operacji

Nazwa narzędzi: skrawających, mocujących, pomiarowych

oprzyrządowanie

Ilość sztuk

Nr operacji

Nazwa narzędzi: skrawających, mocujących, pomiarowych

oprzyrządowanie

Ilość sztuk

normalne

specjalne

normalne

specjalne

Symbol cyfrowy

Cecha wg PN

Symbol cyfrowy

Symbol cyfrowy

Cecha wg PN

Symbol cyfrowy

20

Uchwyt samocentr.

200

PUTs

40

Przeciągacz 8N9x3x510

Zdzierak wygięty prawy

2020 S20

NNZc

Suwmiarka

140

MAUb

Wykańczak boczny odsadzony

2020 S20

NNBe

Sprawdzian do rowków wpóstowych 8N9

8N9

MSAa

Przecinak odsadzony prawy

2020 S20

NNPa

50

Wiertło ∅ 6,7

∅ 6,7x120 SW18

NWKc

Nóż przecinak prawy(specjalny)

2020 S20

NNPa

Pogłębiacz

120°x∅10 SW18

NWSa

Nóż boczny prosty lewy

1212 S20

NNBe

Gwintownik maszynowy M8

M8x100 SW18

NGMm

Nóż kątowy prosty lewy

1212 S20

NNRd

Przyrząd wiertarski

PW.032

Rozwiertak zdzierak

∅43,75

NNRTa

60

Trzpień frezarski

300 / 44

NFm

Rozwiertak wykańczak

∅44H7

NNRTc

Frez modułowy

63 / 22

NFMc 2,5 63/22

Pogłębiacz stażkowy

120°x∅60

NWSa

Suwmiarka moduło.

MMSw/1

Sprawdzian

44H7

MSDa

Czujnik zegarowy

MDAa 0-10

Suwmiarka

140

MAUb

Mikromierz talerzyk

25-50

MMSw/1

Trzpień rozprężny

15-20

PTTe

70

Trzpień rozprężny

15-20

30

Uchwyt samocentr.

200

PUTs

Ściernica płaska

300/127/35

95A

Zdzierak wygięty prawy

2020 S20

NNZc

Spraw. Szczękowy

65-75

MSLb

Wykańczak boczny odsadzony

2020 S20

NNBe

Suwmiarka

140

MAUb

Zdzierak wygięty lewy

2020 S20

NNZc

Spraw. Szczękowy

95-105

MSLb

Przecinak odsadzony prawy

2020 S20

NNPd

Wykańczak szeroki

2020 S20

NNPd

Suwmiarka

140

MAUb

---
