Zaprojektować wał maszynowy dwupodporowy obciążony w sposób pokazany na poniższym rysunku. Wał ułożyskowany jest na łożyskach tocznych. Projekt należy wykonać według schematu:

  1. Sporządzić wykres momentów zastępczych w określonej podziałce.

  2. Odczytać wartości momentów zastępczych w min. dwudziestu przekrojach wału.

  3. Obliczyć średnice wału w tych przekrojach.

  4. Narysować teoretyczny zarys wału i na jego tle zarys rzeczywisty.

  5. Dobrać łożyska w podporach.

  6. Sporządzić rysunek wykonawczy wału.

0x08 graphic

Dane:

P1=7000 N

Q = 4000 N

d1 = 150 mm

d2 = 300 mm

α = 240°

a = 70 mm

0x08 graphic
b = 120 mm

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
L = 280 mm

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Obliczam siłę P2 :

P1⋅d1 = P2 ⋅d2

P2 = 0x01 graphic

P2 = 0x01 graphic

P2 = 3500 N

Obliczam reakcje RAX i RBX w podporach A i B w płaszczyźnie X .

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

∑Pix = P1+P2x-RAx-RBx=0

∑Max = -P1⋅a-Q⋅0x01 graphic
-P2⋅(a+b)+RBx⋅L=0

P2x = P2cos60°

P2x = 1750 N

RBX = 0x01 graphic
=0x01 graphic
=4008,92 N

RBX = 4008,92 N

RAX = P1+P2X-RBX

RAX = 7000+1750-4008,92=4741,08 N

RAX = 4741,08 N

Reakcja wzdłużna:

RW = Q = 4000 N

Obliczam reakcje RAY i RBY w podporach A i B w płaszczyźnie Y.

∑Piy = P2y-RAY-RBY = 0

∑Miy = -P2y(a+b)+RBY ⋅L

RBY = 0x01 graphic
= 0x01 graphic
= 2056,81 N

RBY = 2056,81 N

RAY = P2y-RBY = 975 N

RAY = 975 N

P2y = P2⋅sin60°

P2y = 3031,08 N

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

RAY = 975 N RBX = 4008,92 N Rw = Q = 4000 N

RAX = 4741,08 N RBY = 2056,81 N

RA = 0x01 graphic
= 0x01 graphic
= 0x01 graphic
= 4840,29 N

RA =4840,29 N

RB = 0x01 graphic
N

RB = 4505,76 N

Obliczam momenty zginające w charakterystycznych punktach wałka w płaszczyźnie X.

Mgx1 = RAX⋅a = 4741,08⋅0,07= 331,875 Nm

Mgx1 = 331,875 Nm

Mgx1max = RAX⋅a+Q⋅0x01 graphic
Nm

Mgx1max = 631,875 Nm

Mgx2 = RBX⋅c = 4008,92⋅0,09 = 360,8 Nm c = L-(a+b)

Mgx2 = 360,8 Nm

Obliczam momenty zginające w charakterystycznych punktach wałka w płaszczyźnie Y.

- koło 1.

Mgy1 = RAY⋅a = 975⋅0,07= 68,25 Nm

Mgy1 = 68,25 Nm

- koło 2.

Mgy2 = RBY⋅c = 2056,81⋅0,09 = 185,11 Nm

Mgy2 = 185,11 Nm

Obliczam moment gnący wypadkowy -max

  1. w płaszczyźnie koła 1.

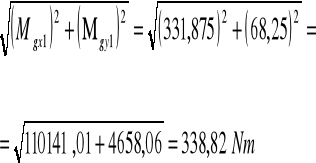

Mg1wyp = . 0x01 graphic

Mg1w max = 0x01 graphic
Nm

Mg1wyp = 338,82 Nm

Mg1w max = 635,54 Nm

b .w płaszczyźnie koła 2.

0x01 graphic

Mg2w = 405,51 Nm

Obliczam moment skręcający wałka.

M s= P10x01 graphic
0x01 graphic
= 7000⋅0,075 = 525Nm

Ms = 525 Nm

Obliczam momenty gnące zastępcze - przyjmuję stal 45

kgo = 78 MPa

ksj = 95 MPa

Mz = 0x01 graphic

- w kole 1

MzA = MzB = 0

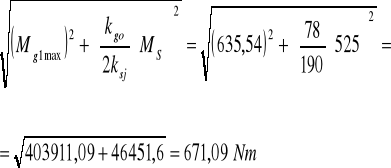

Mz1max = 0x01 graphic

Mz1max = 671,09 Nm

- w kole 2

Mz2 = 0x01 graphic

Mz2 = 459,22 Nm

Obliczam wartości momentów zastępczych w 20 miejscach i obliczam w nich średnicę wału z wzoru:

d 0x01 graphic

Skala przyjęta do momentów na wykresie wynosi: 10 mm = 200 Nm

Poszczególne wartości mierzonych momentów zastępczych i obliczone średnice zostały przedstawione w tabeli nr 1 umieszczonej poniżej.

Tabela nr. 1

1

2

3

4

Lp.

Wartość mierzona

0x01 graphic

Mz 0x01 graphic

Średnica wałka 0x01 graphic

1

3

60

19,6

2

6

120

24,8

3

9

180

28,4

4

12

240

31,3

5

15

300

33,7

6

33

660

43,8

7

31,8

636

43,3

8

30

600

42

9

28,8

576

41,9

10

27,1

542

41

11

25,9

518

40

12

24,2

484

39,6

13

19,9

398

37

14

17

340

35

15

14,1

282

33

16

11,4

228

30

17

8,7

174

28

18

5,9

118

24

19

3

60

19,6

20

0

0

0

Przyjmuję średnicę pod koła w punktach 1 i 2 i obliczam wpusty. W punkcie 1 przyjmuję średnicę d1 = 52 mm i obliczam wpust 1.

Przyjmuje stal St 7 na wpust gdzie kc = 175 MPa

Pdop = 0,6kc

Pdop = 105 MPa

b×h 16×10

L= 0x01 graphic

L = 0x01 graphic

Przyjmuję wpust znormalizowany o długości.

L = 40 mm

Obliczam długość czopa pod wpust.

Lc = L+b = 40+16=56 mm Lc = 56 mm

W punkcie 2 przyjmuję średnicę d2 = 48 mm i obliczam wpust 2.

b×h 14×9

St 7.- stal

Pdop = 105 MPa

L = 0x01 graphic

L = 0x01 graphic

Przyjmuję wpust znormalizowany o długości.

L = 50 mm

Obliczam długość czopa pod wpust.

Lc = L+b = 50+14 = 64 mm

Lc = 64 mmDobieram średnicę w podporach oraz łożyska.

Rozważam podporę A ,a średnicę w tej podporze przyjmuję dA = 35 mm.

Zakładam trwałość godzinową Lh = 10000 h , prędkość obrotową n = 800 obr/min ,q = 3 - dla łożysk kulkowych.

P = PA X+ Pw Y X = 1 - ze względu ze siła wzdłużna jest równa 0

P = RA =4840,29 N

0x01 graphic
RA = 4840,29 N

0x01 graphic
RB = 4505,76 N

0x01 graphic
C = 37890,19 N

C = 3789,81 daN

Przyjmuję łożysko zwykłe kulkowe o numerze : 6407

Rozpatruję podporę B, a średnicę w tej podporze przyjmuję dB = 35 mm

Lh = 10000 h ,n = 800 obr/min

Ze względu na obciążenia siłą wzdłużną przyjmuję łożysko wałeczkowe typu Nup. mogące przenosić obciążenia poprzeczne i wzdłużne (ustalenie wzdłużne obustronne)

P = XPp +YPw

P = RA = 4840,29 N

- dla C = 3789,81 daN - przyjmuję łożysko typu Nup 2207

1

3

y

P1

x

P2

P2x

P2y

Q

A

B

RAX

RBX

P1

P2x

Q

d1/2

Rw

1

2

a

b

L

RAY

A

RBY

P2y

B

a

b

L

0x01 graphic
