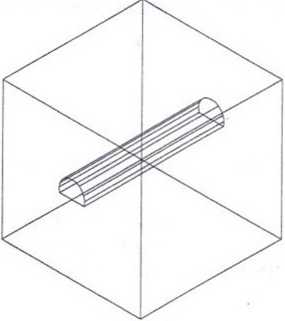

rys. 4
3. Dodanie wyrobiska prostokątnego do istniejącej bryły.
Poprowadzić odcinek prostopadły od prawego końca spągu do prawej krawędzi bryły i następny odcinek prostopadły do kolejnej krawędzi bryły.

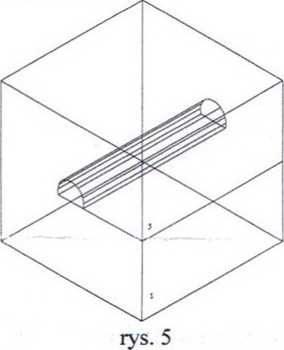

Wprowadź układ lokalny przez trzy punkty 1, 2, 3 (Narzędzia, Nowy LU W, 3 punkty - rys.5). Narysować prostokąt o wymiarach 50 x 30 o dolnej krawędzi umieszczonej na istniejący linii w LUW osadzony centralnie.
Zamieniamy prostokąt na bryłę o wyciągnięciu 300 (Rysuj, Modelowanie, Wyciągnij wskaż jako obiekt prostokąt, długość wyciągnięcia -300.
Modyfikuj, Edycja brył, Różnica (odejmij od istniejącej bryły prostopadłościan)

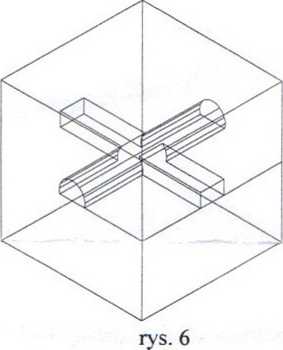

Wróć do GUW (Narzędzia, Nowy LUW, Globalny - rys. 6).
4. Odsłonięcie uzyskanego skrzyżowania.
Płat wybierz obiekty: istniejący obiekt (enter), płaszczyzna cięcia (yz), punkt na płaszczyźnie (yz), przez który nastąpi przecięcie (symetralna odcinka) i wybierz część która pozostaje.
Dokonaj podobnej operacji na płaszczyźnie (zx) (rys. 7).
Dokonaj przez Widok Orbita 3D obrotu bryły tak by skrzyżowanie było dobrze widoczne.
