adapter midi do kart dzwiekowych

■|»Ałapte

iiMlDI do kart dźwiękowych

Wykaz elementów

Rezystory

R1...R7:22GQ R8: 4,7kQ

Półprzewodniki

D1:1N4148 IC1: 74HCT14 IC2: CNY17-2

Różne

K1: złącze Canon 15-stykowe K2...K5: gniazdo DIN 5-stykowe

W wielu kartach dźwiękowych do PC nie ma w pełni zaimplementowanego złącza MIDI (ang. Musical Instrument Digital Interfa-ce). Dzieje się tak dlatego, ponieważ sygnały MIDI nie są sygnałami w standardzie TTL. MIDI jest pętlą prądową, która jest w odbiorniku elektrycznie odizolowana od reszty układu optoizolatorem. Dla pełnej instalacji MIDI współpracującego z kartą dźwiękową jest potrzebny tzw. MIDI-Kit.

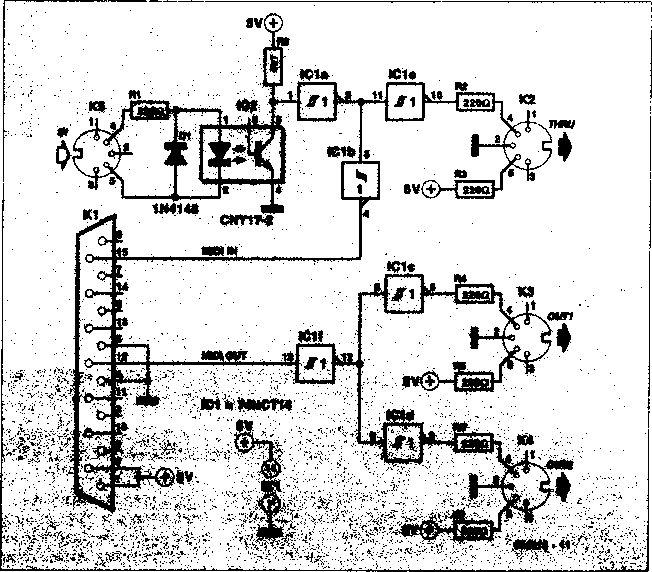

Na szczęście nie jest ani trudne ani kosztowne uzyskanie karty dźwiękowej, w tym przypadku Soundblaster Pro 2, z kompletnym MIDI, jak pokazany na schemacie.

W układzie, który można łatwo wykonać na kawałku płytki uniwersalnej, wykorzystano opto-izolator CNY17-2 i sterownik TTL 74LS14. Układ łączy się z portem joystick/MIDI za pośrednictwem złącza 15-stykowe-go. Jest bardzo ważne, aby styk 2 masy (w środku, pomiędzy stykami 4 i 5) wejściowego gniazdka DIN “MIDI IN” pozostał, niepodłączony.

C. Weterings
