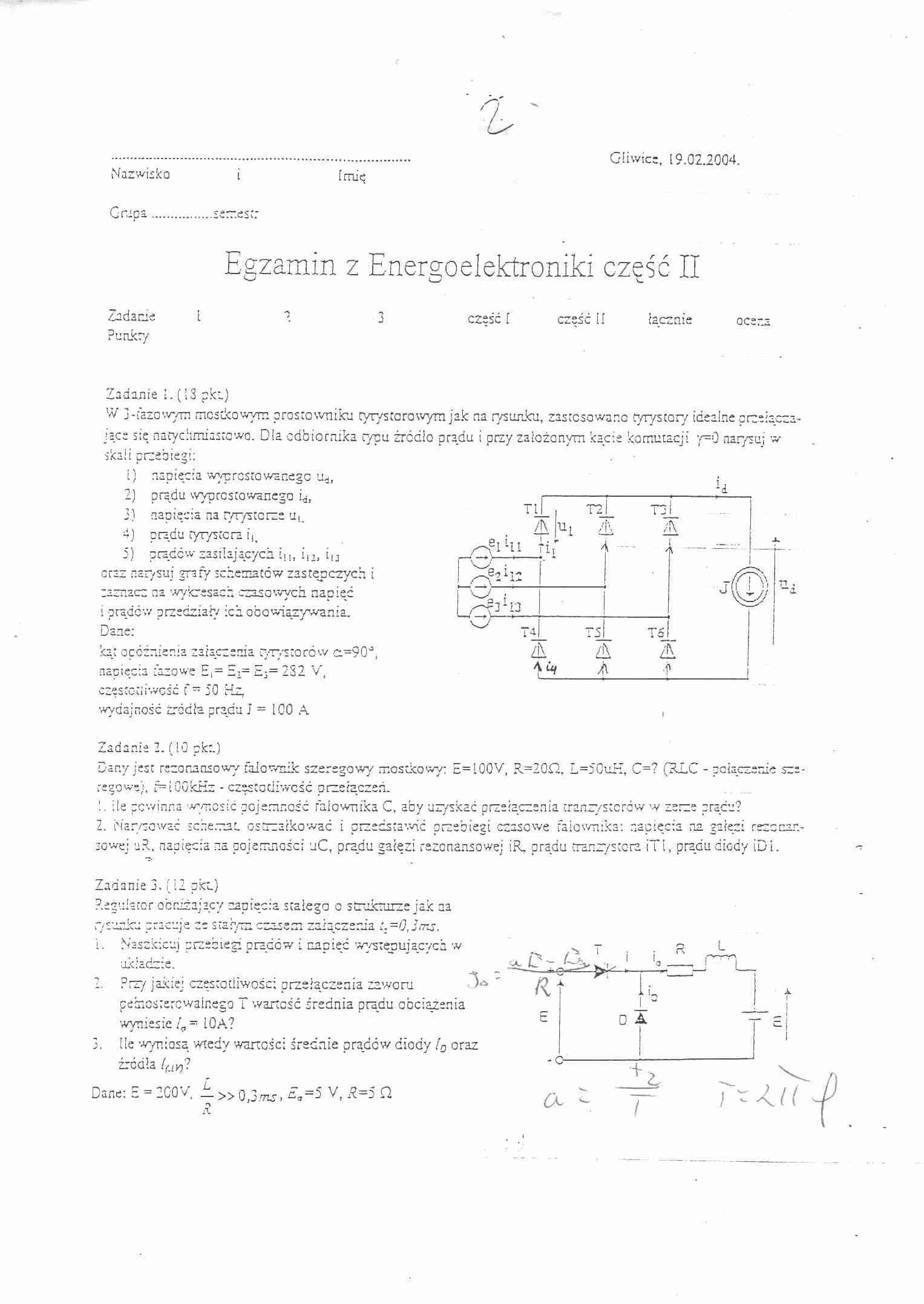

Energoelektronika Egzamin 04, czę¶ć II

i    Imię

Nazwisko

Gliwice, 19.02.2004.

Grapa................ierr.es:;

Egzamin z Energoelektroniki cześć II

w    O    v-

Zadacie 1    2    3    część I część II łącznie ocena

Punkty

Zadanie 1.(13 p.kź)

W 3-fazowym mostkowym prostowniku tyrystoro wym jak na rysunku, zastosowano tyrystory Idealne przełączające się natychmiastowo. Dla odbiornika typu źródło prądu i przy założonym kacie komutacji y=Q narysuj w skali przebiegi:

1)    napięcia wyprostowanego u_d,

2)    prądu wyprostowanego i_dj

3)    napięcia na ryrystene u_L

4)    prądu tyrystcra i|,

5)    prądów zasilających U i, ii’, iu oraz narysuj grafy schematów zastępczych i zaznacz na wykresach czasowych napięć i prądćv/ przedziały ich obowiązywania.

Dane:

ką: opóźnienia załączenia cyratoców a=90^J, napięcia fazowe E,= Ei= E$= 232 V, częstotliwość f “ 50 Hz, wydajność źródła prądu J = IGO A

Ty_, T2l_

A p! A

^6-j li-*

—

"C/

i|_    T5|_

A

i jj_

A

T5j_

A

Zadanie 2. (IG pfa.)

Dar.y jest rezonansowy falownik szeregowy mostkowy: E=I00V, R=20Q, L=5GuH, C=? (RLC - połączenie szeregowe), f=iOGkHz - częstotliwość przełączeń.

1.    ile powinna wynosić pojemność falownika C, aby uzyskać przełączenia tranzystorów w zerze prądu?

2.    Narysować schemat, ostrzałkować i przedstawić przebiegi czasowe falownika: napięcia na gałęzi rezonansowej u.R. napięcia na pojemności uC, prądu gałęzi rezonansowej iR, prądu trsnrysccrz iTl, prądu diody iDl.

Zadanie 3. (12 pkz)

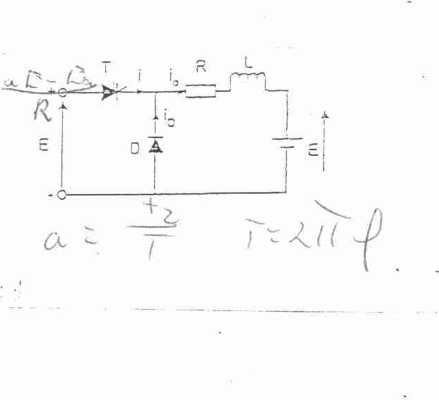

Regulator obniżający zapięcia stałego o strukturze jak aa

rysunku pracuje ze starym czasem załączenia t,=0,3ms.

1.    Naszkicuj przebiegi prądów i napięć w/stępujących w układzie.

2.    Przy jakiej częstotliwości przełączenia zaworu    ^

peincsrercwalnego T wartość średnia prądu obciążenia wyniesie /„“ 10 A?

3.    Ile wyniosą wtedy wartcścl średnie prądów diody (₀ oraz źródła ifjy)'?

Dane: 5 = 2C0V. L » 0,3._TO, £,=5 V, R=5 Q R.
