(^) Zeszyt 3.1 Obsługa

Rozkładanie siedzenia

-    Boczne ucho, albo za ucho w tylnej części siedzenia => strona 64, rys. 45 pociągnąć w kierunku strzałki i pochylić oparcie do tyłu. aż do zablokowania.

-    Zagłówek ustawić odpowiednio do wzrostu osoby -=> strona 60.

B1T-0C03

Rys. 48 Wyjmowanie drążka z siedzenia

Pociągnąć dźwignię w kierunku strzałki —> rys. 18 albo czerwone ucho przy siedzeniu pociągnąć w górę, aby zwolnić blokadę drążka. Wyjąć podpórkę zabezpieczającą z siedzenia i ułożyć ją w uchwytach w podłodze.

- Rozłożyć kompletne siedzenie i zabezpieczyć w mocowaniach w podłodze.

/\ UWAGA!

•    Podczas rozkładania siedzenia za chować ostrożność! Nieuważne lub nie-konlrolowane ustawianie siedzenia może spowodować przyldeszc/.enie.

•    Zawsze sprawdzić przez pociągnięcie w górę, czy siedzenie jest prawidłowo zabezpieczone.

•    IJcba systemu blokowania siedzeń, ze względów bezpieczeństwa nie powinny być używane do mocowania żadnych przedmiotów.

◄

Wymontowanie siedzenia

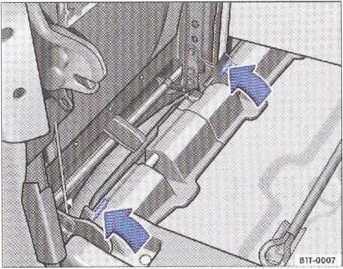

Rys. 49 Odbezpieczanie blokady siedzenia

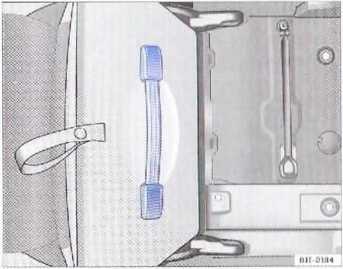

Rys. 50 Wyjmowanie siedzenia za uchwyt

Wsunąć najpierw zagłówek całkowicie w dół => strona 60.

Przesunąć siedzenie w kierunku wzdłużnym, całkowicie do tyłu => strona 63.

- Boczne ucho, albo za ucho w tylnej części siedzenia pociągnąć w kierunku strzałki i pochylić oparcie do przodu => strona 64.

Ucho w tylnej części siedzenia pociągnąć w kierunku strzałki i przechylić siedzenie całkowicie do przodu => strona 65.

-    Obie dźwignie blokujące nacisnąć w kierunku strzałki => rys. 19. aby odbezpieczyć blokadę siedzenia.

-    Wyjąć siedzenie z blokady za uchwyt rys. 50 w górę. Ą

Siedzenia i wyposażenie 67
