(^) Zeszyt 3.1 Obsługa

Wkładanie siedzenia

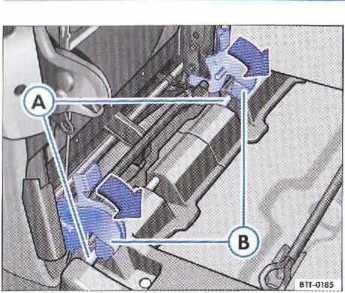

Rys. 51 Wkładanie siedzenia: wspornik, trz pienie i dźwignia zabezpieczająca

BIT 0019

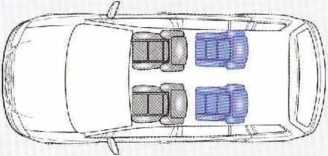

Rys. 52 Położenie komtorłowe: samochód z 4 siedzeniami

-    Siedzenie ze wspornikami

=> rys. 51 (b) ustawić na trzpieniach

®^{1 2}

-    Pociągnąć obie dźwignie zabezpieczające => rys. 51 w kierunku strzałek.

Rozłożyć kompletne siedzenie i zabezpieczyć w mocowaniach w podłodze.

-    Zawsze sprawdzić przez pociągnięcie w górę, czy zabezpieczenia są prawidłowo zamocowane.

-    Boczne ucho, albo za ucho w tylnej części siedzenia => strona 66 pociągnąć i pochylić oparcie do tyłu, aż do zablokowania.

-    Zagłówek ustawić odpowiednio do wzrostu osoby -> strona 60.

Przy wy m m 11 owa n ym śro elkowym siedzeń i 11 w drugim rzędzie, oba siedzenia zewnętrzne mogą zostać przymocowane do jednego uchwytu mocującego w środkowej części samochodu => rys. 52. W tym celu należy wyjąć osłonę tylnego uchwytu mocującego, za pomocą wkrętaka.

◄

Trzeci rzqd siedzeń*

Składanie oparcia siedzenia

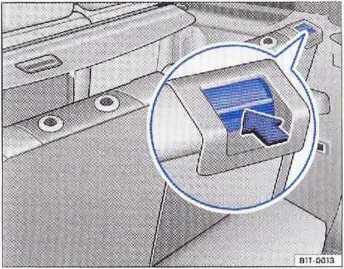

Rys. 53 Składanie oparcia siedzenia w trzecim rzędzie

- Najpierw wymontować zagłówek -> strona 60 i umieścić w bagażniku strona 87.

Blokady oparcia nacisnąć w kierunku strzałki rys. 53 i złożyć oparcie do przodu, aż do wyraźnego zablokowania.

Rozkładanie oparcia siedzenia

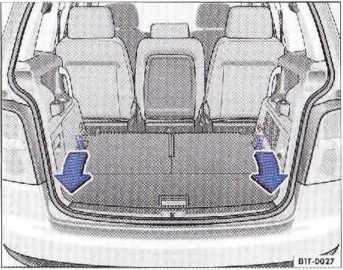

Rys. 54 Rozkładanie siedzenia w trzec im rzędzie

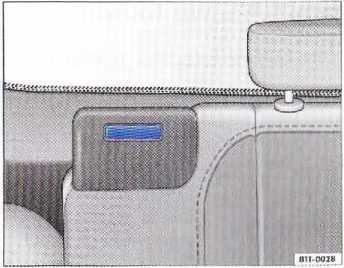

Rys. 55 Wskaźnik zablokowania oparcia w siedzeniu w trzecim rzędzie

- Odpowiednie boczne ucho w    ►

oparciu pociągnąć w kierunku strzałki rys. 54 i odchylić oparcie do tyłu, aż do zablokowania.

Siedzenia i wyposażenie 69

1

A UWAGA!

•    Podczas rozkładania siedzenia zachować ostrożność! Nieuważne lub niekontrolowane ustawianie siedzenia może spowodować przykleszczcnie.

•    Zawsze sprawdzić przez pociągnięcie w górę, czy zabezpieczenia są prawidłowo zamocowane.

2

   Ucha systemu blokowania siedzeń, ze względów bezpieczeństwa nie powinny być używane do mocowania żadnych przedmiot ów.
