(^) Zeszyt 3.1 Obsługa

Wkładanie siedzenia

Rys. 51 Wkłodanie siedzenia: wspornik, trz pw?nie i dżwiąnici zabezpmc/ająca


__»"»»

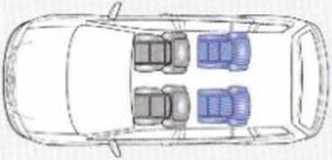

Rys 52 Położenie komfortowe: samochód z 4 siedzeniami


Siedzenie ze wspornikami rys. fil (b) ustawić na trzpieniach

©.

Pociągnąć obie dźwignie zabezpieczające => rys. fśl w kierunku strzałek.

Rozłożyć kompletne siedzenie i zabezpieczyć w mocowaniach w podłodze.

Zawsze sprawdzić przez pociągnięcie w górę. czy zabezpieczenia są prawidłowo zamocowane.

- Boczne ucho, albo za ucho w i\Inej części siedzenia > strona 66 pociągnąć i pochylić oparcie do tyłu, aż. do zablokowania.

Zagłówek ustawić odpowiednio do wzrostu osoby t> strona 60.

Piza wMiHinlim.mym środkowym siedzeniu wdiugini rzędzie, nha siedzenia zewnętrzne mogą /.ostać przymocowane do jednego lich wyru mocującego w środkowej części samochodu =» rys V. W t\m reltt należy wyjąć osłonę tylnego uchwytu mocującego, /.a pomoc.| wkrętaka

A UWAGA!

•    Podczas rozkładaniu siedzeniu zachować ostrożność! Nieuważne luli nie kontrolowane ustawianie siedzeniu może spowodować przy kleszczenie.

•    Zawsze sprawdzić przez pociągnięcie u górę, czy zabezpieczenia są prawidłowo /.umocowane.

•    Ucha systemu blokowaniu siedzeń, ze względów bezpieczeństwa nie powinny być używane do mocowania żadnych przedmiotów.

4


Trzeci rząd siedzeń*

Składanie oparcia siedzenia

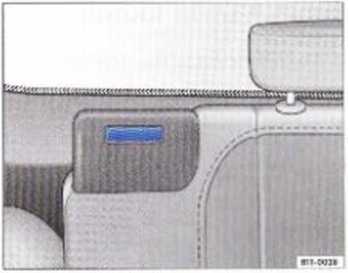

Rys. 53 Składanie oparcia siedzenia w trzecim

rzędzie


Najpierw wymontować zagłówek _> strona <i() i umieścić w bagażniku > strona iW.

blokady oparcia nacisnąć w kierunku strzałki > rys. i /łożyć oparcie do pr/odu, aż do wy raźnego zablokowania.

Rozkładanie oparcia siedzenia

Rys. 54 Rozkładanie siedzenia w trzecim rzędzie


Rys. 55 Wskażml /nłilokowunki i nni w siedzeniu w trzecim rzędzie


- Odpowiednie boczne ucho w    ►

oparciu pociągnąć w kierunku strzałki ^ rys. »I i odchylić oparcie do tyłu, aż do zablokowania.

Siedzenia i wyposażenie 69
