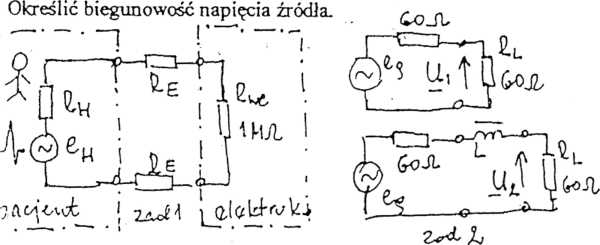

ęp Przy pomiarach sygnału EKG zmiana w&rtości obu rezystancji Rg na drodze pacjent-urządzenie może wynosić 50 % a zmiana rezystancji wewnętrznej źródła (człowieka) 100 %. Obliczyć jaką zmianę wskazań elektrokardiografu spowodują takie zmiany Rg oraz Rpj. Założyć początkową wartość rezystancji Rj? oraz Rpj równą 10 kD.    /

<^> Tłum ienn ość wtrąceniowa dławika (A) wyrażana jest w decybelach i definiowana poprzez wzór: A=201g|(UjAJ2)|, gdzie Uj jest napięciem na obciążeniu R^= 60 0 w układzie bez dławika a {Jj po włączeniu w obwód dławika. Rezystancję źródła w obu

przypadkach zakłada się równą 60 Q_ Obliczyć jaką indukcyjność powinien mieć dławik aby uzyskać A=40 dB przy częstotliwości zakłóceń 33 MHz. Czy można do nawinięcia dławika zastosować rdzeń ferrytowy charakteryzujący się stałą indukcyjności Al^OO"nH/zw^ ? fie zwojów nawinąć ?

^piV dzielniku jak na rys. należy tak dobrać wartość pojemności C^, aby współczyrmik podziału tego dzielnika nie zależał od częstotliwości. Jakf powinien być to typ kondensatora. Uzasadnić odpowiedź.

^Przebieg napięcia niesinusoidalnego zawiera składową podstawową Ujm=10V oraz drugą i trzecią harmoniczną h2=20 %, h3=10 %. Obliczyć wartość skuteczną napięcia oraz współczynnik zawartości harmonicznych.

5. Dany jest układ jak na rys. W chwili t=0 otwarto wyłącznik k. Wyznaczyć i naszkicować przebiegi prądów ij oraz fa, jeżeli dla t<0 w układzie panował stan ustalony.

la wyjściu układu sterującego diodą LED napięcie wynosi 4,5 V. Z danych katalogowych wynika, że dla tej diody przy prądzie płynącym przez nią 8 mA uzyskuje się spadek napięcia na niej równy około 2,2 V. Dobrać wartość i tolerancję rezystancji, typ i moc znamionową rezystora połączonego szeregowo z diodą. Jaka prawdopodobnie jest barwa świecenia tej diody?



t-°

1 £2

K.w

(1 n*

Uocsi

■17-.)

1 JT 5 L

V 11

^ ą.. ^ p i0 m

iiovf

b W


ę
