Zadanie 3. (3 pkt)

W pewnym pomieszczeniu zastosowano aparat klimatyzacyjny pracujący na powietrzu obiegowym, który pełni następujące funkcje: filtrującą, ogrzewającą, chłodzącą i tłoczącą powietrze. Urządzenie to nie jest wyposażone w instalację odprowadzenia skroplin. W oparciu o wykres i-x (wyznaczyć w sposób wy kres lny) należy przyjąć odpowiednie parametry czynnika chłodniczego — zaznaczyć z wymienionych poniżej, jeżeli wiadomo, że w pomieszczeniu panuje temperatura tp=25°C i wilgotność względna cp_p=50%.

Możliwe są następujące parametry czynnika chłodniczego (woda):

6/12

8/12

14/16

16/18

18/20

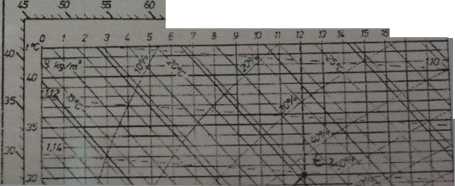

Wykres i - x MOLL IERA

Ponadto wykonać schemat aparatu klimatyzacyjnego.

dla po wie*rcg wilgotnego (b*0.1 MPa!

65 TC 75 SC ZS 90, kj/kc,

-.-y-A ■._A_V. » ,V .■.A, ■ i A-i. '

f 9 S|
