WENTYLACJA i KLIMATYZACJA 2 - EGZAMIN 1 (26 01 2012)

Zadanie 3. (3 pkt)

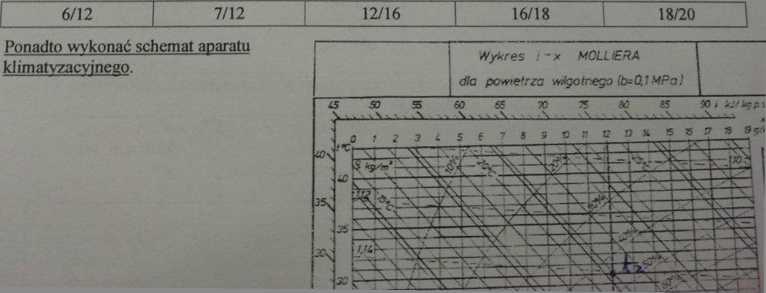

W pewnym pomieszczeniu zastosowano aparat klimatyzacyjny pracujący na powietrzu obiegowym, który pełni następujące funkcje: filtrującą, ogrzewającą, chłodzącą i tłoczącą powietrze. Urządzenie to nie jest wyposażone w instalację odprowadzenia skroplin. W oparciu o wykres i-x (wyznaczyć w sposób wykreślny) należy przyjąć odpowiednie parametry czynnika chłodniczego - zaznaczyć z wymienionych poniżej, jeżeli wiadomo, że w pomieszczeniu panuje temperatura t_p=24°C i wilgotność względna cp_p=60%.

Możliwe są następujące parametry czynnika chłodniczego (woda):
