Laboratorium Elektroniki cz II 5

129

u.,u₊ŁK,M,

(5.24)

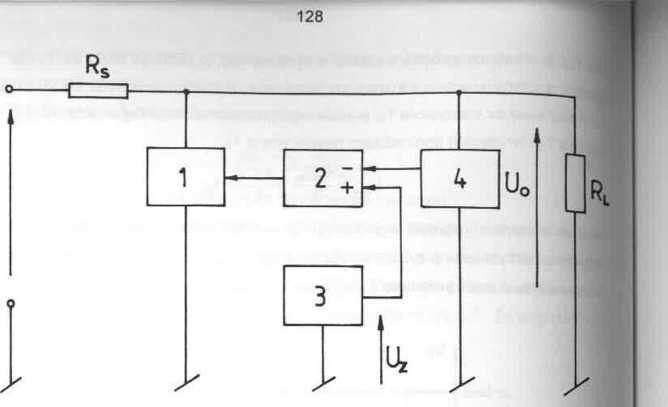

Rys. 5.9. Schemat blokowy równoległego stabilizatora z zewnętrzną pętlą sprzężenia zwrotnego: 1 - element regulacyjny, 2 - wzmacniacz porównujący, 3 - źródło wzorcowego napięcia, 4 - element próbkujący

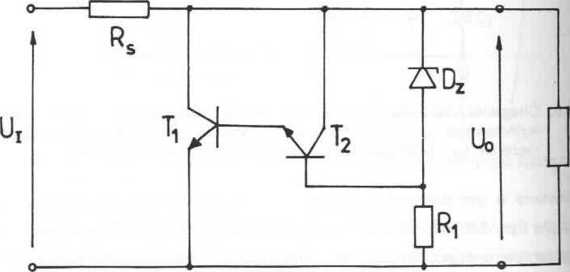

Rys. 5.10. Schemat ideowy podstawowego układu równoległego stabilizatora z ujemnym sprzężeniem zwrotnym

5.2.4. Stabilizatory ze wzmacniaczami operacyjnymi

Pojawienie się monolitycznych wzmacniaczy operacyjnych umożliwiło ich wyko rzystanie w roli wzmacniaczy błędu o parametrach zbliżonych do ideału. Przykład takiego rozwiązania zamieszczono na rys 5.11. W układzie tym wartość napięcia stabilizowanego można wyznaczyć następująco:

powered by

Mi sio!

U_c

Natomiast rezystancja wyjściowa jest (K-p) razy mniejsza niż w przypadku wzmacniacza z otwartą pętlą sprzężenia zwrotnego:

^wy **wy

9dzie: r„y - rezystancja wyjściowa wzmacniacza operacyjnego z otwartą pętlą sprzężenia zwrotnego;

K - wzmocnienie różnicowe wzmacniacza operacyjnego z otwartą pętlą sprzężenia zwrotnego;

P - współczynnik sprzężenia zwrotnego.

W omawianym układzie wykorzystano inny rodzaj zabezpieczenia nadprądowego. które dodatkowo zabezpiecza obciążenie przed uszkodzeniem w przypadku zwarcia dzięki możliwości zmniejszenia prądu obciążenia do zadanej, bliskiej zeru wartości (rys. 5.12). Zasada działania układu jest następująca: dopóki wartość prądu
