Narządy Zmysłów0003

c

Ryc. 192

botek

środkowy

Obwód

T■ TVTTL» .'-C7—TT-J VŁ'M f^JI HlltTOT ■    „■ OT "JŁIŁrV«*1Ł;.y 7".; A

V/} >f

Ryc 19?

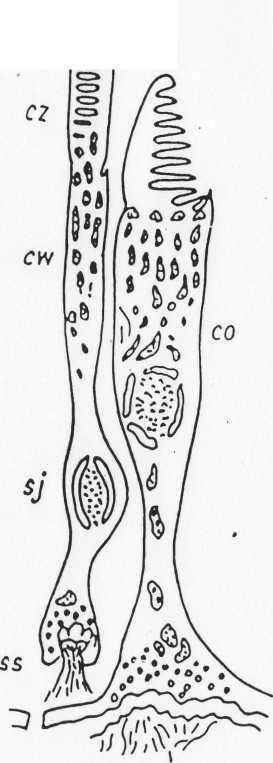

Ryc. 192. Uproszczony szkic receptorów wzrokowych: P — komórka pręcikowa, C — komórka czopkowa, ss — strefa synaptyczna, nj — strefa jądrowa, co — część obwodowa, cz — człon zewnętrzny, cw — człon wewnętrzny.

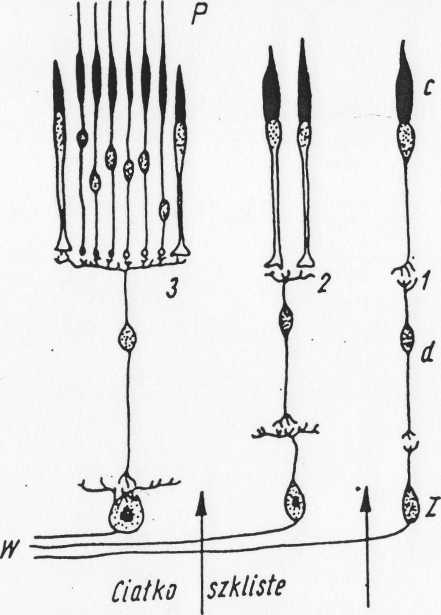

Ryc. 193. Schemat struktury' siatkówki: b — warstwa komórek barwnikowych, c — komórki czopkowe, p — komórki pręcikowe, d — komórki dwubiegunowe, z — komórki zwojowe, w — warstwa włókien nerwowych, n — naczyniówka, f oznacza kierunek biegu promieni świetlnych padających na siatkówkę; 1 — stosunki w dołku środkowym siatkówki, gdzie każda komórka czopkowa ma własne włókno nerwowe w nerwie wzrokowym; 2 i 3 objaśnia, jak w miarę oddalania się od dołka środkowego na jedno włókno nerwowe przypada coraz więcej komórek czopkowych i pręcikowych.
