PODŁĄCZENIE PRZEKAŹNIKA BISTABILNEGO

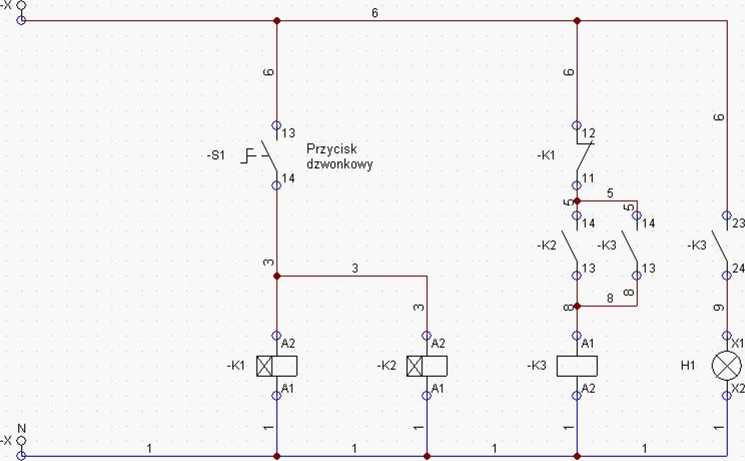

Układ zastępujący przekaźnik bistabilny (krótkie naciśnięcie przycisku S1 powoduje załączenie obciążenia dłuższe powoduje wyłączenie)
R4
żarówka
T-R4E
1 sek
T-R4Wu 0,5 sek
