Przekładnie Zębate059

4. Stan obciążenia

Stanisław Kuliński

Obciążenie przekładni stanowi moment obrotowy T_a na wejściu (od strony silnika) i T_b na wyjściu (od strony maszyny roboczej) (rys. 4.1), przy czym

T_b=T_a-u-r\    (4.1)

Przy zadanej mocy P kw moment na wale czynnym

P

T_a = 9550— [Nm]

(4.2)

i odpowiedni na wale biernym

P

T_b= 9550— [N:

m

(4.3)

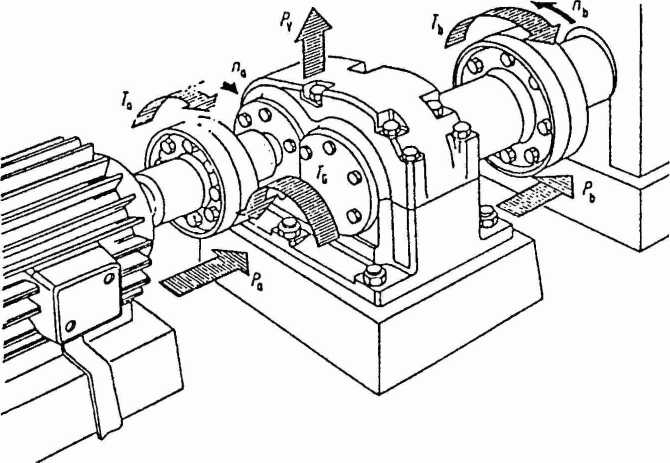

Rys. 4.1. Schemat przekazywania momentu przez przekładnię na maszynę roboczą

59
