Przekładnie Zębate114
Współczynnik ten uwzględnia zmianę geometrii zarysu zębów stożkowych oraz zmienną sztywność zębów wzdłuż szerokości wieńców kół z modyfikacją zarysu dobrze dopasowaną do obciążenia. Dla kół o zębach prostych, skośnych i łukowych przyjmuje się ZK = 0,85, dla przekładni hipoidalnych [25, 26] - ZK = 0,64.
ZH - współczynnik strefy kontaktu w punkcie tocznym kół zastępczych wg wzoru (7.7) lub rys. 7.5.
gdzie: ZB wzór (5.51), tgoc
azf = arc tg " - kąt przypora na kole podziałowym, cosp,„
(3z6 = arc sin (sin [3m • cos a„) - kąt nachylenia zębów na kole zasadniczym.

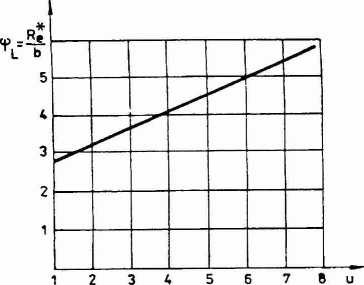

Rys. 7.4. Zależność współczynnika wypełnienia stożka w funkcji przełożenia u
o 10* 20* 30* to* (J„

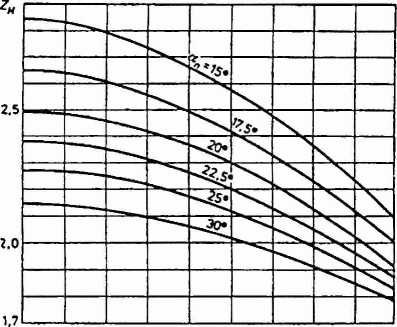

Rys. 7.5. Współczynnik strefy kontaktu w punkcie tocznym (również wg wzoru (7.7))
