Przekładnie Zębate048

3.8.3.    Współczynnik sposobu wykonania półwyrobu koła Y_z

Współczynnik ten uwzględnia wpływ technologii wykonania półwyrobu koła, a zwłaszcza jego wieńca. Ujmuje on przebieg linii naprężeń u podstawy zęba w zależności od procesu wykonania. Dla kół kutych swobodnie i matrycowo, walcowanych i wyciskanych przyjmuje się Y_z = 1,0. Dla kół wykonywanych przez skrawanie z kęsów, blach itp. Y_z = 0,9. Dla kół odlewanych i nacinanych Y_z = 0,8.

3.8.4.    Współczynnik trwałości

Współczynnik trwałości zmęczeniowej na zginanie uwzględnia wpływ liczby cykli zmian obciążenia na dopuszczalną wytrzymałość zmęczeniową zęba u podstawy. Jego znaczenie uwidocznione jest głównie w zakresie małocyklowego zginania (,Yp_S < 10⁴ cykli) i w zakresie ograniczonej wytrzymałości na zginanie

10³ < tV_F < Ap _ljm = 3 • 10⁶ cykli.

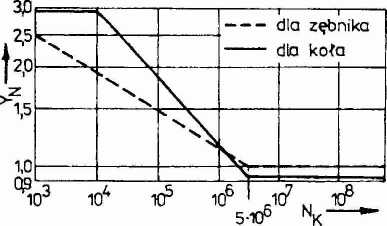

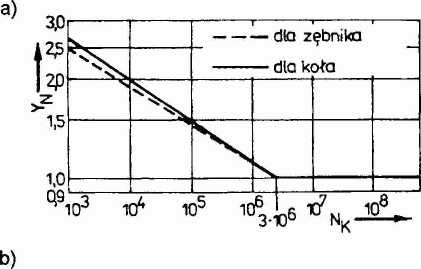

Rys. 3.20. Zmiana współczynnika trwałości YN w funkcji liczby cykli zmiana obciążenia N_K: a - dla materiałów normalizowanych i stali ulepszanych cieplnie, b - dla stali nawęglanych i azotowanych

Wartość tego współczynnika można obliczyć wg wzoru lub dobrać z wykresów (rys. 3.20a, b)

Yn

= qp

^NF lim

N_k

(3.15)

48
