Przekładnie Zębate134

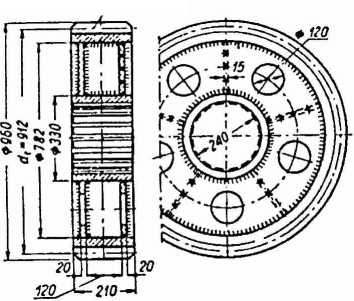

Rys. 9.6. Postać konstrukcyjna koła spawanego z żebrami usztywniającymi

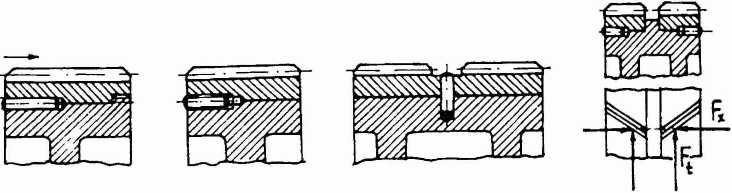

Rys. 9.7. Sposoby dodatkowego zabezpieczenia wieńców kół przed spadaniem

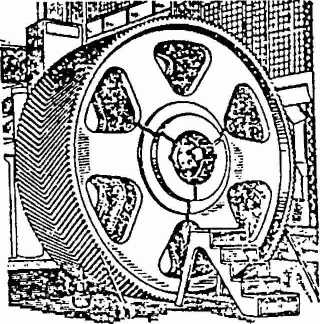

Rys. 9.8. Postać konstrukcyjna odlewanego koła zębatego dużych wymiarów
Na rysunku 9.8 przedstawiono odlewane koło zębate napędu walcarki o średnicy d = 4500 mm z trzema rozcięciami piasty w celu zmniejszenia naprężeń w pełnej piaście przy wtłaczaniu na wał.
