Rys. 3.17. Wytrzymałość zmęczeniowa na zginanie nawęglanych i hartowanych kół zębatych ze stali 12HN3A (moduł m = 6 mm, twardość FH_hrc = 58)

lim

[MPa]

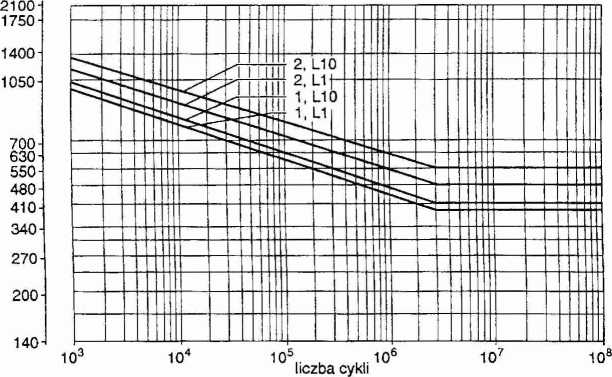

Rys. 3.18. Linie obciążalności (wykres zmęczeniowy Wóhlera) dla wytrzymałości podstawy zęba (dla naprężeń gnących) dla kół ze stali, hartowanych płomieniowo lub indukcyjnie (wg

ANSI/AGMA 6002-B93).

Cztery górne krzywe obowiązują przy hartowaniu boków i den wrębów dla rozkładu strefy utwardzonej typu A (utwardzenie na wskroś) i twardości 55-60 HRC.

Dwie dolne krzywe obowiązują przy hartowaniu boków zębów dla rozkładu strefy utwardzonej typu B (hartowanie boków zębów bez den wrębów), przy twardości rdzenia 30-42 HRC.

L10 - 10-procentowe prawdopodobieństwo uszkodzenia,

LI - 1-procentowe prawdopodobieństwo uszkodzenia,

1 - pierwszy stopień jakości, 2 - drugi stopień jakości
