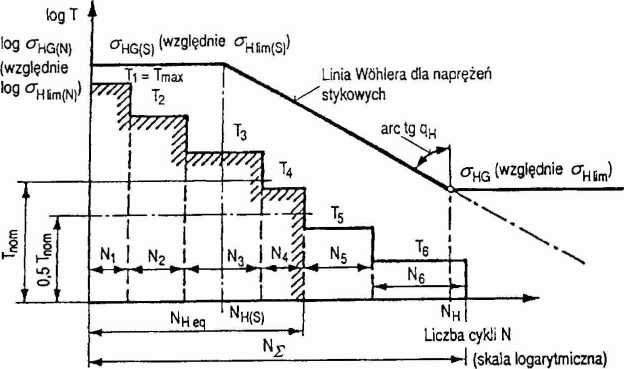

Rys. 3.4. Zasady wyznaczania obciążenia ekwiwalentnego przy obliczaniu wytrzymałości zmęczeniowej stykowej zębów. /VH(.S) = 104 - 105 - zakres małej liczby cykli

Przy obliczeniach wstępnych odległości osi „a” lub modułu „m”, naprężenia dopuszczalne na naciski stykowe (aHP) i naprężenia dopuszczalne na zginanie (cFP) można przyjąć ogólnie dla pewnych grup materiałów z tabeli 3.2.

Tabela 3.2

Lp.

Materiał kół i obróbka cieplna

°HP

Mpa

aFP

MPa

1.

Żeliwa szare

220-300

80-120

2.

Żeliwa sferoidalne

300-340

140-200

3.

Staliwo konstrukcyjne

300-350

160-240

4.

Stale konstrukcyjne węglowe

360^120

240-280

i stopowe (surowe i normalizowane)

5.

Stale ulepszane cieplnie HB < 350

420-500

260-320

6.

Stale hartowane objętościowo

670-800

320*-380

i powierzchniowo

7.

Stale nawęglane i hartowane

850-930

470-520

8.

Stale azotowane i węgloazotowane

770-850

420^180

9.

Brązy cynowe

160-230

120-150

10.

Brązy aluminiowe np. BA1032

290-330

170-210

11.

Tekstolit

40-52

30-40

* niższa wartość dla hartowania powierzchniowego

°hp max = 1 >8 CfH ljm    - dla zębów hartowanych powierzchniowo,

anp max = 3 FHhv    — dla zębów azotowanych.
