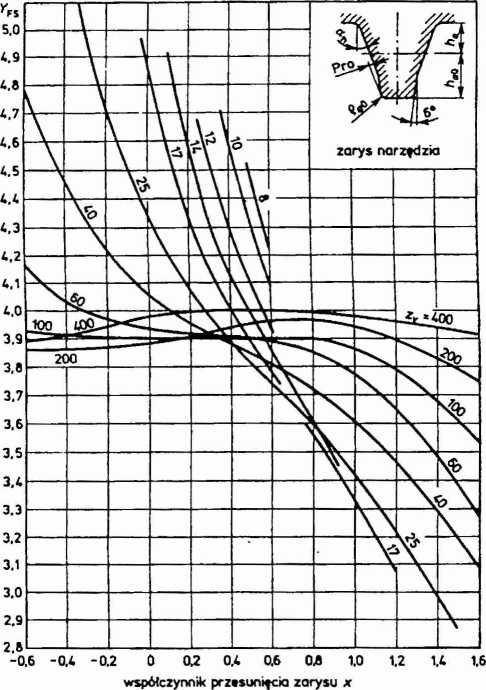

Rys. 5.10c. Współczynnik obliczeniowy YF zęba na złamanie - dla zębów z protuberancją i promieniem przejścia pa0 = 0,4
oraz
7FS =3,61 + 0,53x2+^^-37,56 — (5.54)
Z z
v
gdy względna wysokość głowy zęba narzędzia nacinającego, — =1,4 z protuberancją
p n mn
r0 = 0,05 (rys. 5.1 Oc) oraz —a = 0,4
mn mn
gdzie
z
zv = —---zastępcza liczba zębów (5 55)
cos (3
85
