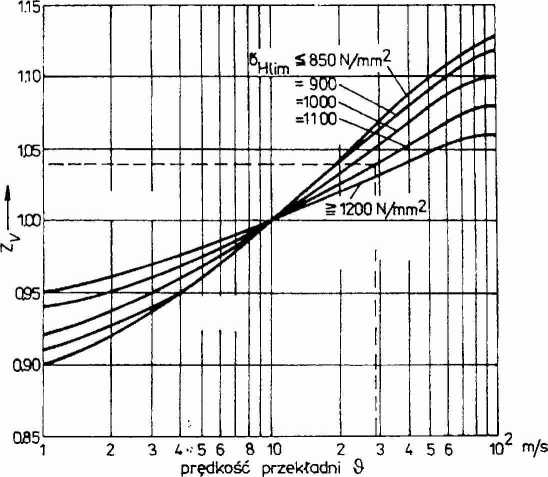

Rys. 3.10. Zmiana współczynnika prędkości Zv w funkcji prędkości obwodowej przekładni

3.5. Współczynnik wzmocnienia powierzchniowego Zw

Współczynnik ten uwzględnia podwyższenie własności mechanicznych (głównie wytrzymałości stykowej) zębów koła o mniejszej twardości, jeżeli współpracuje ono z kołem hartowanym. Zazwyczaj taki proces ma miejsce, jeżeli jedno koło (najczęściej zębnik) posiada twardość powierzchni zębów FHhb > 400, a koło współpracujące ma twardość FHBB < 400. Im ta różnica twardości jest większa, tym efekt umocnienia (trenowania) ma większy skutek. Ten fakt wzrostu granicy zmęczenia wyraża współczynnik wzmocnienia, który można ująć wzorem lub odczytać z wykresu na rys. 3.11. W obliczeniach wstępnych lub gdy nie posiadamy danych przyjmuje się Zw = 1,0.

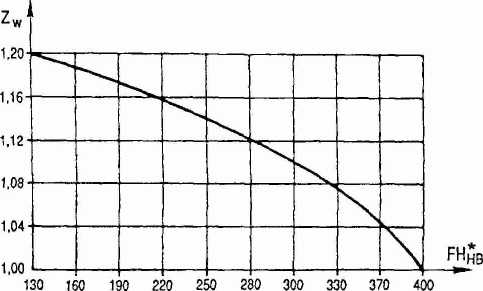

Rys. 3.11. Zmiana współczynnika wzmocnienia Zw w zależności od twardości powierzchni zębów
