Przekładnie Zębate074
Tabela 5.8
Współczynnik dotarcia
|
Prędkość obwodowa ńm/s |
Twardość powierzchni zębów | ||
|
300 HV (300 HB) |
450 HV (45 HRC) |
750 HV (60 HRC) | |
|
0,5 |
0,45 |
0,67 |
0,85 |
|
5 |
0,54 |
0,72 |
0,87 |
|
10 |
0,58 |
0,75 |
0,88 |
|
15 |
0,62 |
0,77 |
0,89 |
|
20 |
0,64 |
0,79 |
0,9 |

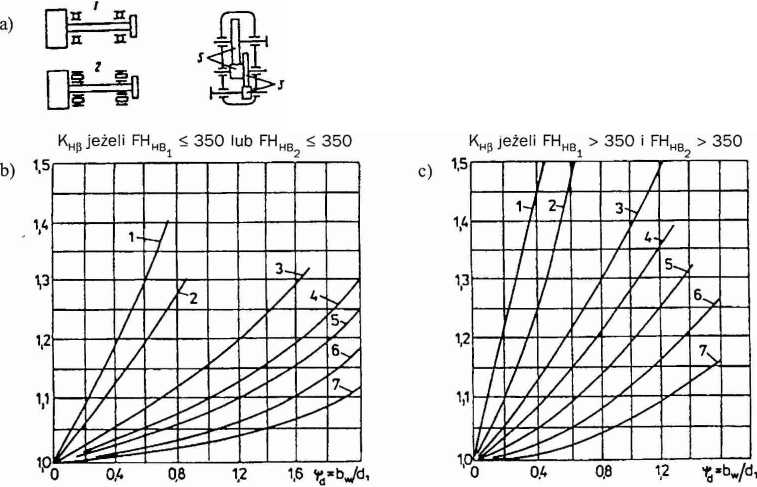

Rys. 5.5. Wykresy do przybliżonego wyznaczania współczynnika koncentracji nacisków na długości zęba KH\ a - układ kół 1-7, b - wykres KH dla kół „miękkich”: H, albo H2 mniejsze od 350, c - wykres KH dla kół twardych: H, i H2 większe od 350
5.3.3.I. Współczynnik KFp koncentracji obciążenia przy zginaniu zęba
W obliczeniach naprężeń od zginania współczynnik KF^ jest około 15-20% mniejszy od Kf{p [8,15]. Można go oszacować z zależności
74
