Tabela 9.2

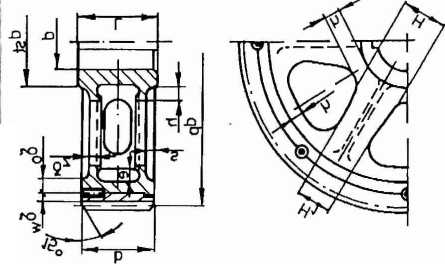

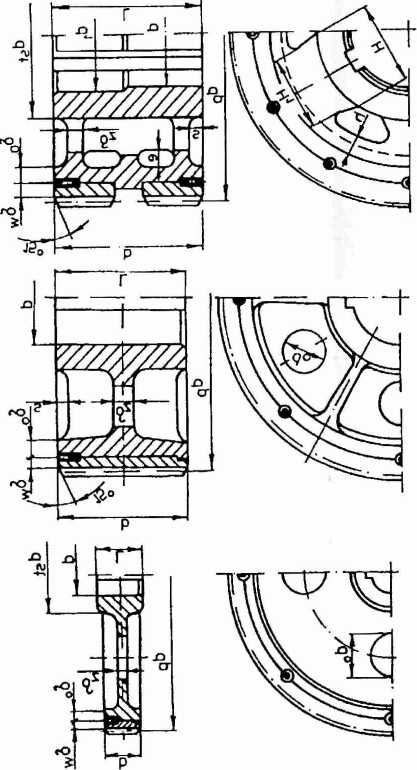

Konstrukcja kół zębatych z nakładanymi wieńcami na korpusy żeliwne i staliwne


Granice zastosowania


Parametry graniczne


Konstrukcja koła


Średnica

podziałowa


p

mm


Szerokość

wieńca

b

mm


średnica podziałowa dp = 500 -5- 4500 mm

szerokość! wieńca b < 1200 mm

stosunek szerokości wieńca do odstępu osi kół

- = 0,2 -5-0,6 a

moduł normalny mn < 24 mm

sumaryczna liczba zębów zc = z, + z2 = 995-300


Zależność między wariantami



C=150 + a—50 2Zf f0,7 + 0,5 — 1000 l    a


dp < 2500


dp<C


C < dp< 2500


b< 160


160+540


540-5-1200

160-5-540


grubość wieńca

5w = -f3 + 2-+0,01zr W Z'


lub 60 = (l,5m„ + 5)3-i-


100


grubość wieńca kadłuba


50=^l + 0,5-j8„

grubość żebra ramienia

8Z = 0,880

średnica otworu w piaście


d = 0,18a 3


2000 b


średnica zewnętrzna piasty da=\fid

długość piasty L = b; gdy ^ < 1,2 wtedy 1 = 1,2d


wieńcu Hj w kołach o sześciu i pięciu ramionach H = 0,5 rfst; H, = 0,8H


Szerokość żebra przy piaście H i przy
