7.1. Sprawdzenie zębów kół stożkowych na zginanie

Każdorazowo zęby kół przekładni stożkowej należy sprawdzić na zginanie <7_F ^ ct_FP, lub wyznaczyć rzeczywiste współczynniki bezpieczeństwa na zginanie dla obu kół z uwzględnieniem wszystkich współczynników, które w obliczeniach wstępnych przyjęto równe jedności. Warunek na zginanie ma postać:

°Fo

2 T

d_nJ^De^mnm

^Fa^Ff, - ^FP	(7.9)
YfJsJJi	(7.10)

gdzie:

b_e = 0,85b - szerokość efektywna przylegania.

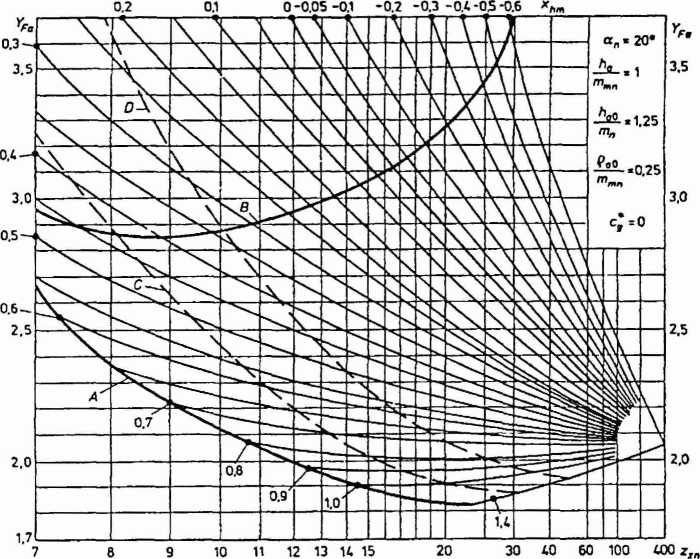

Rys. 7.6. Wykres współczynnika kształtu w zależności od zastępczej liczby zębów w przekroju normalnym i współczynnika korekcji wysokościowej X_hm: A - granica zaostrzenia wierzchołka zęba, B - granica podcięcia, C - linia stałej grubości zęba na wierzchołku (S_a = 0,2 m_n), D - linia stałej grubości zęba na wierzchołku dla S_a = 0,4 m
