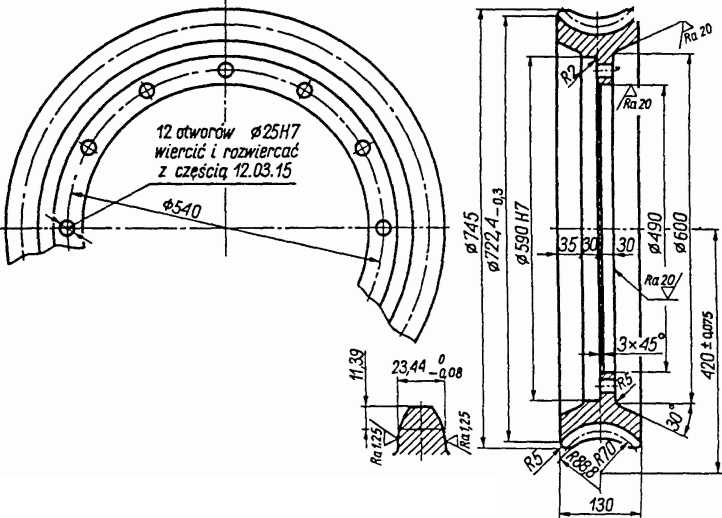

Na rysunku 8.5 przedstawiono rysunek wykonawczy wieńca ślimacznicy.

V(n/)

Liczba zębów		*2	50
Kodut		a	14
Sliaak tworzący	rodzaj śliaaka		N
	liczba zębów	^lt	1
	kąt zarysu	a	20°
	luz wierzchołkowy	c	2/8
	kąt wzniosu linii zwoju	7	io°-n
	kierunek wzniosu linii zwoju		prawy
	wskaźnik średnicowy	q	to
Odległość osi podstawowa		a	420
Współczynnik przesunięcia		X	-
Dokładność wykonania			2
Skok zwoju		^p*	43/98
Wysokość zęba		^h?	30/8
Nuaer rysunku śliaaka współpracującego			3.23.42

Tabliczka

Rys. 8.5. Przykładowy rysunek wykonawczy wieńca ślimacznicy
