Przekładnie Zębate154

4. Wytyczne zastosowania

Stal konstrukcyjna o dość znacznej hartowności, pozwalającej na osiągnięcie najwyższych własności wytrzymałościowych na przekrojach do grubości 65 mm przy hartowaniu w oleju. Nadaje się ona do hartowania powierzchniowego i do azotowania. Minimalna twardość po hartowaniu powierzchniowym i odpuszczaniu 51 HRC, a po azotowaniu HV5 > 550.

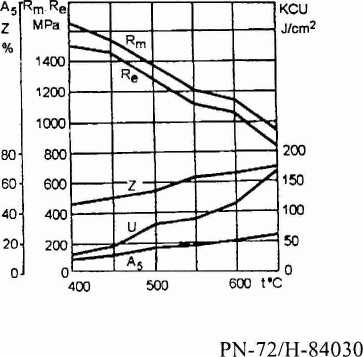

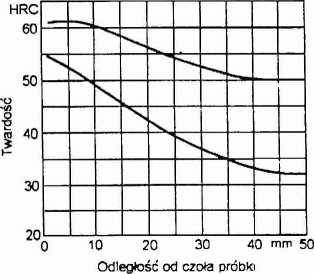

5. Pasmo hartowności    6. Zależność własności mechanicz.

od temp. odpuszczania [22]

Stal do ulepszania cieplnego 50H

1. Skład chemiczny, % i punkty przełomowe, °C

c	Mn	Si	Cr	Ni	Mo	Ac,	Ac,	Ms
0,47+ +0,55	0,50+ +0,80	0,17+ +0,37	0,80+ + 1,10	max. 0,30	-	740	770	290

2. Własności mechaniczne

Własność	Jedn.	Próbki kwalif.	Grubość wyboru D, mm
			D< 16	16 < D < 40	40 < £> < 100	100 < Z) <160
K	MPa	1100	1050+1250	950+1100	850+1000
K	MPa	950	850	700	600
A5	%	8	7	8	10	-
z	%	40	35	40	40
KCU2	J/cm^2	40	40	40	-	-

154
