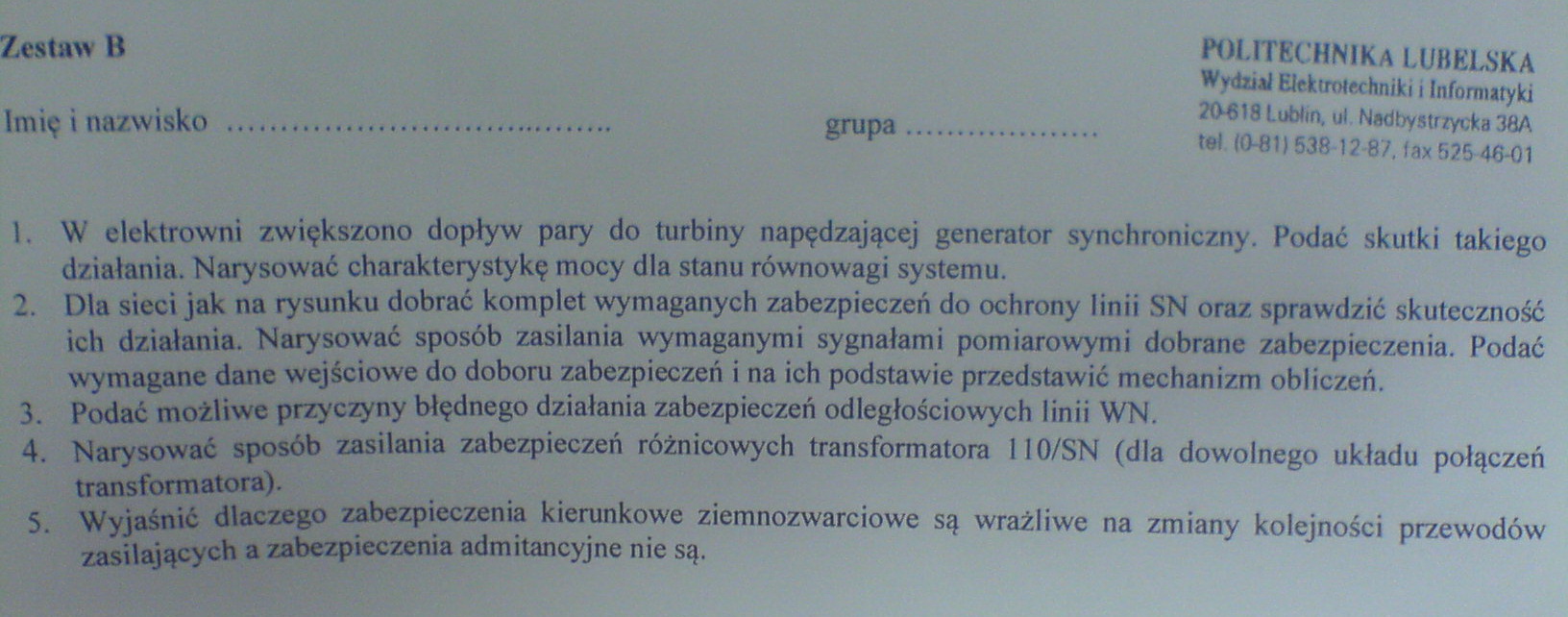

Zestaw B

Imię i nazwisko

POLITECHNIKA LUBELSKA Wydział Elektrotechniki i Informatyki 204118 Lublin, ul. Nadbystrzycka 38A ................... teł. 10-81) 538-12-87, fax [phone]

1.    W elektrowni zwiększono dopływ pary do turbiny napędzającej generator synchroniczny. Podać skutki takiego działania. Narysować charakterystykę mocy dla stanu równowagi systemu.

2.    Dla sieci jak na rysunku dobrać komplet wymaganych zabezpieczeń do ochrony linii SN oraz sprawdzić skuteczność ich działania. Narysować sposób zasilania wymaganymi sygnałami pomiarowymi dobrane zabezpieczenia. Podać wymagane dane wejściowe do doboru zabezpieczeń i na ich podstawie przedstawić mechanizm obliczeń.

3.    Podać możliwe przyczyny błędnego działania zabezpieczeń odległościowych linii WN.

4.    Narysować sposób zasilania zabezpieczeń różnicowych transformatora 110/SN (dla dowolnego układu połączeń transformatora).

5.    Wyjaśnić dlaczego zabezpieczenia kierunkowe ziemnozwarciowe są wrażliwe na zmiany kolejności przewodów zasilających a zabezpieczenia admitancyjne nie są.
