strop slup 1 galeziowy

Politechnika Gdańska

Wydział Inżynierii Lądowej i Środowiska

Katedra Konstrukcji Metalowych_

Student:    Kasprzyk Joanna

Wydz. / grupa: WILiŚ BWiM sem. VI Rokak.:    2008/09

ĆWICZENIE PROJEKTOWE - STROP

Zaprojektować strop na belkach stalowych wraz z podpierającym go słupem według wymiarów przyjętych jak na rysunku i następujących danych:

grubość płyty:	h =	8	[cm]	obciążenie użytkowe:	P =	5	[kN/m^2]
rozstaw belek:	a =	1,2	[m]	stal:		St3S
rozpiętość belki:	b =	7,2	[m]	wytrzymałość muru:	Rbd ^=	2,8	[MPa]
	n =	10		typ słupa:		A
wysokość słupa:	H =	9,5	[m]	klasa betonu stopy fund. słupa:		B20

Zakres pracy:

1.    Wykonać obliczenia statyczne i wymiarowanie belki stropowej z kształtownika walcowanego, podciągu (blachownicy spawanej) i słupa dwugałęziowego.

2.    Wykonać rysunki konstrukcyjne: rzutu stropu (skala 1:100), belki stropowej (1:5), podciągu (1:10 lub 1:20) słupa (1:10) oraz szczegółów konstrukcyjnych (1:5).

3.    Wykonać zestawienie stali.

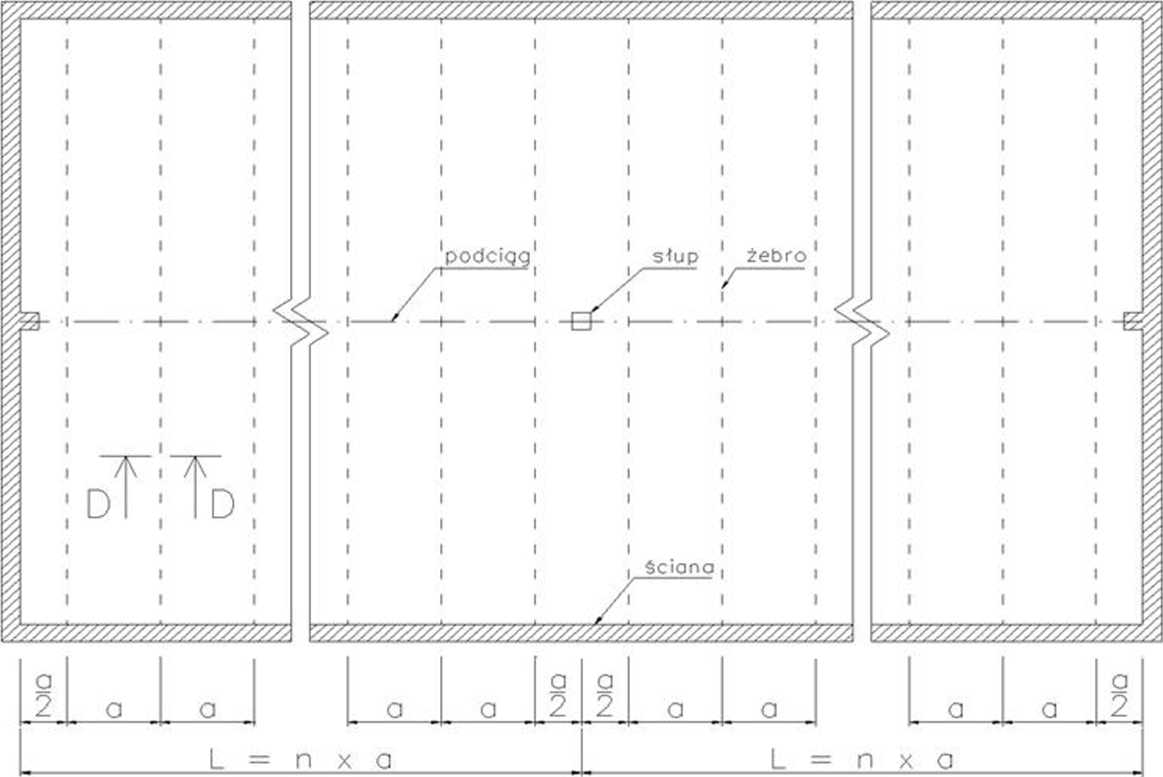

Schemot stropu

D

D

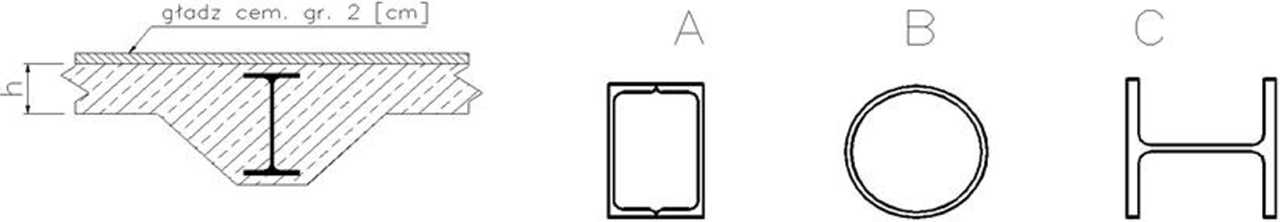

Typy stupów:

Nr zestawu danych:    1

Wydano dnia:    01.04.2009.    Ćwiczenie wydała:    mgr inż. M. Gordziej

Termin oddania:    03.06.2009.
