2.4.2. WZMOCNIENIA OTWORÓW W DNACH WYPUKŁYCH

Otwory, których wpływ na osłabienie dna został uwzględniony przy obliczaniu grubości ścianki dna (co > 0), nie wymagają wzmocnienia. Obliczenia wzmocnień den przeprowadza się w sposób podany, w pkt 2.3 dla elementów walcowych z tą różnicą, że prostokąt wzmocnienia (rys. 2.2) zamienia się w krzywoliniowy czworobok wzmocnienia wg rys. 2.6, a pole powierzchni materiału straconego F_str oblicza się według wzoru

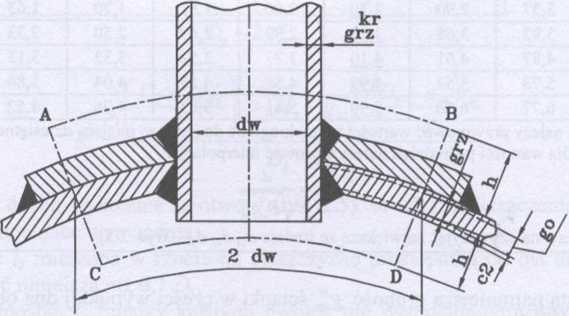

Rys. 2.6. Rozmieszczenie materiału wzmacniającego w dnie wypukłym osłabionym otworem

F_s*=g^ko(d_w + 2c₂)    (21)

gdzie:

g^ka [mm] - obliczeniowa grubość ścianki w kulistej części pełnego dna koszykowego lub części środkowej (o średnicy 0,8 D_z) pełnego dna eliptycznego:

g

k _ p₀y_k

O    Ą J

(22)

Współczynnik wytrzymałościowy y* należy ustalić według tablicy 2.4.

Tablica 2.4

Współczynnik wytrzymałościowy y_k dla den wypukłych

			y* w zależności od H, / D.
HJDZ	0,18	0,20	0,25	0,30	0,35	0,40	0,45	0,50
__	2,68	2,39	1,84	1,53	1,30	1,18	1,12	1,10
Do obliczeń należy przyjmować wartości yk zaokrąglone do jednego znaku dziesiętnego po przecinku. Dla wartości pośrednich należy zastosować interpolację.
