120

P

2

2

D


b) napręż, wzdłużne cr2


a) napręż, obwodowe CTi

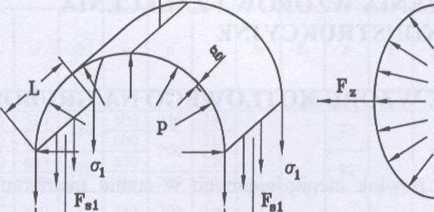

Rys. 11.1. Obciążenia w powłoce walcowej Stąd naprężenia obwodowe:

p-D pa

CTi = JZ-= — •

2 g 8

Z równowagi sił poziomych (rys. II.Ib)

Fs2 =rt Dgd2 Fz = Fs2.

Po podstawieniu otrzymuje się


Stąd naprężenia wzdłużne (osiowe):

(II.4)


pD pa 4g 2 g

Naprężenia obwodowe są więc dwa razy większe niż wzdłużne, czyli CT| = 2 a2.
