Zbiornik ciśnieniowy spawany0

123

a wytężenie:

°rcd = V^CTf-^1^2 + ^ct2 =pa/g<k.    (11.16)

W punkcie B (na osi poziomej): (p = n/2, r, = b²/a = al4, r₂ = a

Nq = -p a (naprężenia obwodowe ujemne)    (II. 17)

N_v=p-dl.    (11.18)

Dla porównania, dla powłoki walcowej w punkcie B:

Nq = 2 jV_(p = p ■ a (naprężenia obwodowe dodatnie)    (II. 19)

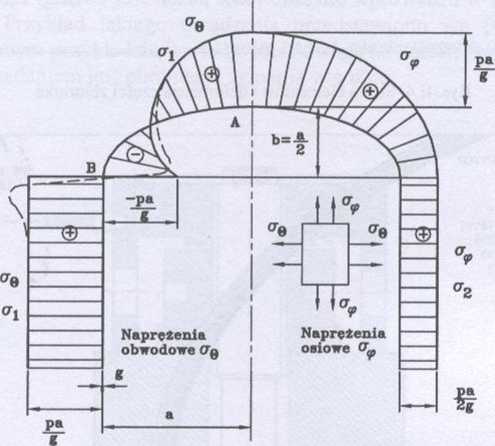

Rys. II.3. Naprężenia obwodowe i wzdłużne w powłoce walcowej i eliptycznej

Przy przejściu z powłoki eliptycznej do walcowej następuje przeskok naprężeń obwodowych z ujemnych do dodatnich (rys. II.2), co powoduje pojawienie się dodatkowych naprężeń zginających w powłoce (rys. II.5).

Wzory membranowej teorii powłok cienkościennych nie pozwalają na otrzymanie poprawnych wyników dla powłok elipsoidalnych. Można to zweryfikować metodą elementów skończonych. Na rys. H.5 przedstawiano mapę wytężenia dla
