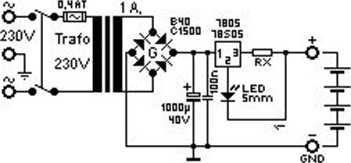

Ładowarka Akum-N i Cd na Układzie scalonym 7805

Poi Ak urn w fAhl

Prąd ładowania frnAl

Opornik fRX1

0,6 Ah

60 rnA

100R/1Wat=65rnA

1,2 Ah

120 mA

56R/1Wat=115mA

1,8 Ah

180 mA

39R/3Wat=165mA

4,0 Ah

400 rnA

15R/5Wat=430mA


T ransformator wyjście prądowe 1A 1 EW dla 4 Aku 18V dla 6 Aku 21V dla 8 Aku

RX=opornik ograniczający prąd ładowania Aku

Trafo od15Vdo 2WU-II


na rys podłączone 4 Akumulatorki


T ransformator U1 =23CW Układ scal LM7805 Mostek prostowniczy 40W1,5A Kondensator-1000uF/4CW kondensator-100 nF/1 OO'/ Dioda LED Czerwona Bezpiecznik 0,4A/250V
