Dla materiałów izotropowych związany jest z E i V zależnością

3 = —- (9)

3(1-2 O1)

7/ przeprowadzanym ćwiczeniu doświadczalnie wyznaczamy stałe 3 i \>    ,

natomiast G i B obliczamy z zależności (7) i (9)* Moduł Younga. wyznaczamy z zależności (1) i (2)

(10)

Liczbę. Poissona. wyzna czarny z relacji (4)

(11)

Wartość siły P odczytujemy z siłomierza maszyny wytrzymałościowej,a odkształcenia t » <s' mierzymy metodą tensometryczną.

Schemat stoiska pomiarowego

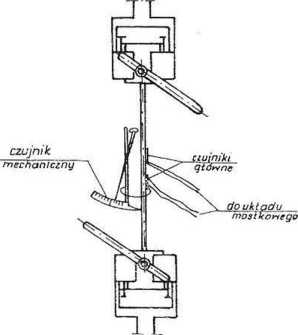

Stanowisko badawcze składa się z maszyny wytrzymałościowej, w szczękach której zemocowana. jest próbka, z czujnikami oporowymi oraz czujnikami mostka, tensometrycznego. Schemat przedstawiono ns rys.1.

Tensometryczne czujniki oporowe naklejone na próbce ora.z czujniki kompensacyjne podłączono do mostka, tensometrycznegc. Schemat przedstawiono na. rys.2.

Rys. 1

Umieszczony dodatkowo na. próbce czujnik mechaniczny (rys.1) powinien wskazywać odkształcenia, zgodne z odkształceniem wzdłużnego czujnika oporowego .

< =(2)

\J

I____

nil

I JfL

j*ę<

I ^

I

L.__I

| w

/ - Potoczenia z/ skończ rozdzielczej 2~ Utoczenia *v mostku łcnsometrijcznijm Rys. 2


Sposób przeprowadzenia, ćwiczenia

Zamocowaną i połączoną według wymienionego wyżej schematu próbkę pod-da.jemy obciążeniu wstępnemu w celu wyeliminowania luzów (obciążenie nie powinno przekracza.ć 5 MPa.) a następnie obciążeniu pomiarowemu. Wykonać należy 5-10 serii pomiarów. Odczytane wartości odkształceń należy zestawić w protokole badań oddzielnie dla wskazań tensometrów oporowych i tensoraetru mechanicznego.

Przed wykonaniem ćwiczenia należy przeprowadzić cechowanie mostka ten-sometrycznego według za.sad podanych w ćwiczeniu nr 5. Ponadto należy dokonać pomiarów próbki oraz zanotować zadawane obciążenie próbki.

Opracowanie wyników

a)    Wykonać obliczenia modułu Younga E i liczby Poissona dla każdej serii pomiarów.

b)    Obliczyć wartość średnią G. , B. , E. i ,    ,

sr si* si*    sr

c)    Wykonać obliczenia, modułu Kirchhoffa - G. i Helmholtza - B, dla

sr    śr

wartości średnich E. i \>

sr    sr

d)    Obliczyć metodą t-Studenta granice, w których z prawdopodobieństwem P=99% zawierają się rzeczywiste wartości stałych materiałowych według wżerów:

Eśr ~

t1SE

<

E <

sr

+

Ve

^śr ~

Vv>

<

^

sr

+

V

Gśr "

t1SG

<

G <Gśr

-f

t1SG

Bśr -

Vb

<

B <Bśr

-f

t1SB

gdzie:

B. , V1' , G. . B. - średnie arytmetyczne n pomiarów,

£>-*- si si sr

t1 - granica, zmiennej losowej odczytywana z tablicy dla. założonego prawdopodobieństwa, i liczby pomiarów,

Sr* 3v, Sn, Sg    - błąd średni kwadratowy średniej arytmetycznej.
