Po wyjęciu zerwanej próbki ze szczęk maszyny, można obliczyć następujące własności plastyczne materiału:

d)    względne wydłużenie

L - L

A = _T ■■ ° • 100%    (7)

^{p    L}o

e)    względne przewężenie próbki Z

S-S

z = ~—- • 100%    (a)

^bo

W tym celu należy dokonać pomiaru długości L_u (końcowa długość części pomiarowej L_q próbki po rozerwaniu). Długość L_u mierzy się po złożeniu obu części próbki ze sobą między skrajnymi ryskami, jeżeli miejsce rozerwania znajduje się w odległości od skrajnej ryski nie mniejszej niż 1/3 długości pomiarowej L₀* W przeciwnym przypadku postępujemy w taki sposób, aby miejsce rozerwania znalazło się pośrodku długości pomiarowej, to znaczy składamy długość    z trzech odcinków:

L_u = a + b₁ + b₂    (9)

gdzie:

a - odległość między n działkami, obejmującymi symetrycznie miejsce zerwania,

""i-

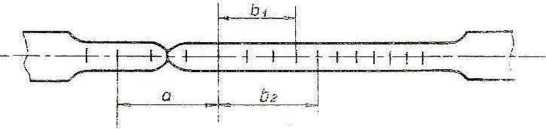

b^,b₂ - odległości między pozostałymi N-n działkami, mierzone po jednej stronie zerwania, patrz rys.6 (N = 10). Szczegóły w Polskiej Normie [_13^.

Eys.ć

* •

Uwagi dotyczące ważności, próby

Próba rozciągania jest nieważna, gdy:

a)    na próbce tworzy się więcej niż jedna szyjka,

b)    próbka rozerwała się poza długością pomiarową,

c)    próbka rozerwała się w miejscu znaku lub rysy spowodowanej niewłaściwą obróbką mechaniczne,

d)    próbka rozerwała się na skutek wady wewnętrznej materiału

Sprawozdanie z ćwiczenia winno zawierać opis próbek, wykres rozciągania z ekatensoroetru i maszyny wytrzymałościowej, obliczenie podstawowy o., parametrów wytrzymałościowych oraz wyznaczenie modułu Yourga K z pomiarów ekstensometrem i ewentualnie umowną granicę sprężystości i planty oz-hf-ści.    *

Pytania kontrolne

a)    Co to jest moduł Younga?___

b)    Jak oblicza się umowną granicę sprężystości?

c)    Jak wygląda wykres rzeczywistych naprężeń w próbce w trakcie rozciągania?

d)    Opisać proces odciążania próbki po przekroczeniu granicy plastyczności.
