Wymiary długościowe są podstawowymi wielkościami charakteryzującymi element, wymiar rzeczywisty - wymiar, który otrzymano by w wyniku bezbłędnego pomiaru, wymiar nominalny D - wymiar, względem którego określa się odchyłki, odchyłka -odstępstwo od wymiaru nominalnego, wymiar graniczny dolny 0Mn i górny - wymiar najmniejszy i największy, który nie powinien być przekroczony przez wymiar rzeczywisty części poprawnie wykonanej, odchyłka dolna F - różnica między wymiarem granicznym dolnym a wymiarem nominalnym: F = Dm,„ - D, odchyłka górna G - różnica między wymiarem granicznym górnym a wymiarem nominalnym: G = Dm„- D, tolerancja T-różnica między granicznym wymiarem górnym a granicznym wymiarem dolnym lub między odchyłką górną i dolną: T = D™, - Omin = G - F. Zgodnie z podanymi definicjami odchyłki mogą przyjmować wartości ujemne, zerowe lub dodatnie, natomiast tolerancja jest zawsze dodatnia.

Pasowaniem nazywa się skojarzenie tolerowanych wymiarów dwóch różnych części. Stosuje się je w celu uzyskania odpowiednich luzów (dodatnich lub ujemnych) w połączeniach obu elementów. W zależności od położenia pól tolerancji względem wymiaru nominalnego pasowanie może być ruchowe, mieszane lub wtłaczane. W pasowaniach ruchowych zarówno luz minimalny jak i maksymalny są większe od zera; w pasowaniu mieszanym luz minimalny jest ujemny (wcisk), a maksymalny dodatni; przy pasowaniu wtłaczanym obydwie graniczne wartości luzu są ujemne, czyli zawsze występuje wcisk.

£ *

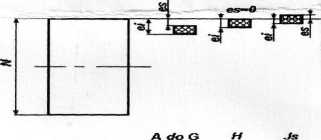

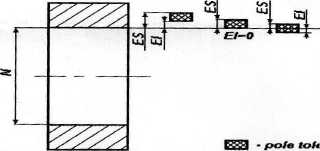

połę tolerancji watka

Zasada Stałego Otworu zasada tworzenia pasowań, według której różne luzy i wciski wynikają z połączenia otworu podstawowego z wałkiem o różnych polach tolerancji. Otwór podstawowy jest to otwór, którego dolna odchyłka ( El) jest równa zero. Zasada Stałego Wałka zasada tworzenia pasowań według której różne luzy i wciski wynikają z połączenia wałka podstawowego z otworami o różnych polach tolerancji. Wałek podstawowy jest to wałek, którego górna odchyłka (es) jest równa zero. Błąd systematyczny - błąd wynikający z zastosowanej metody pomiaru lub innych przyczyn (np. nie dających się wykluczyć, ale znanych zjawisk mających wpływ na pomiar), zwykle zmieniający wyniki pomiaru
