16 M3 KobierskiM SzypowskaK ZAD161
Zmianie 16

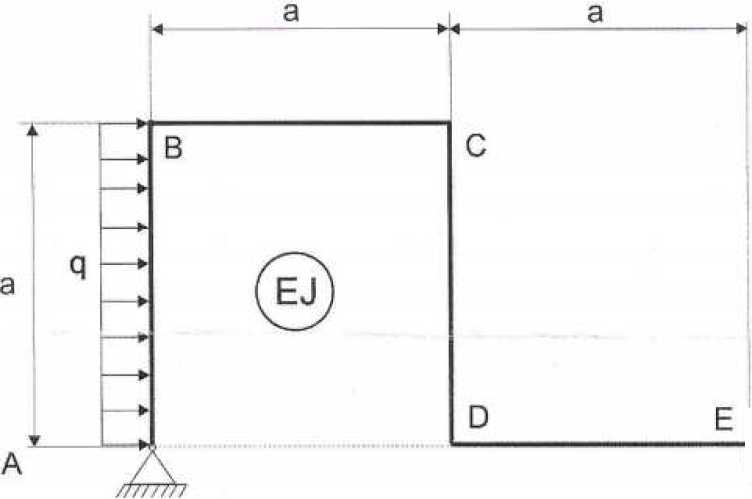

Stosując metodę SIL wyznaczyć - rozwiązać ramę płaską obciążonej obciążeniem ciągłym </,
Narysować wy kresy:
* momentów gnących
* sił tnących
* sil normalnych
J.77TT777
