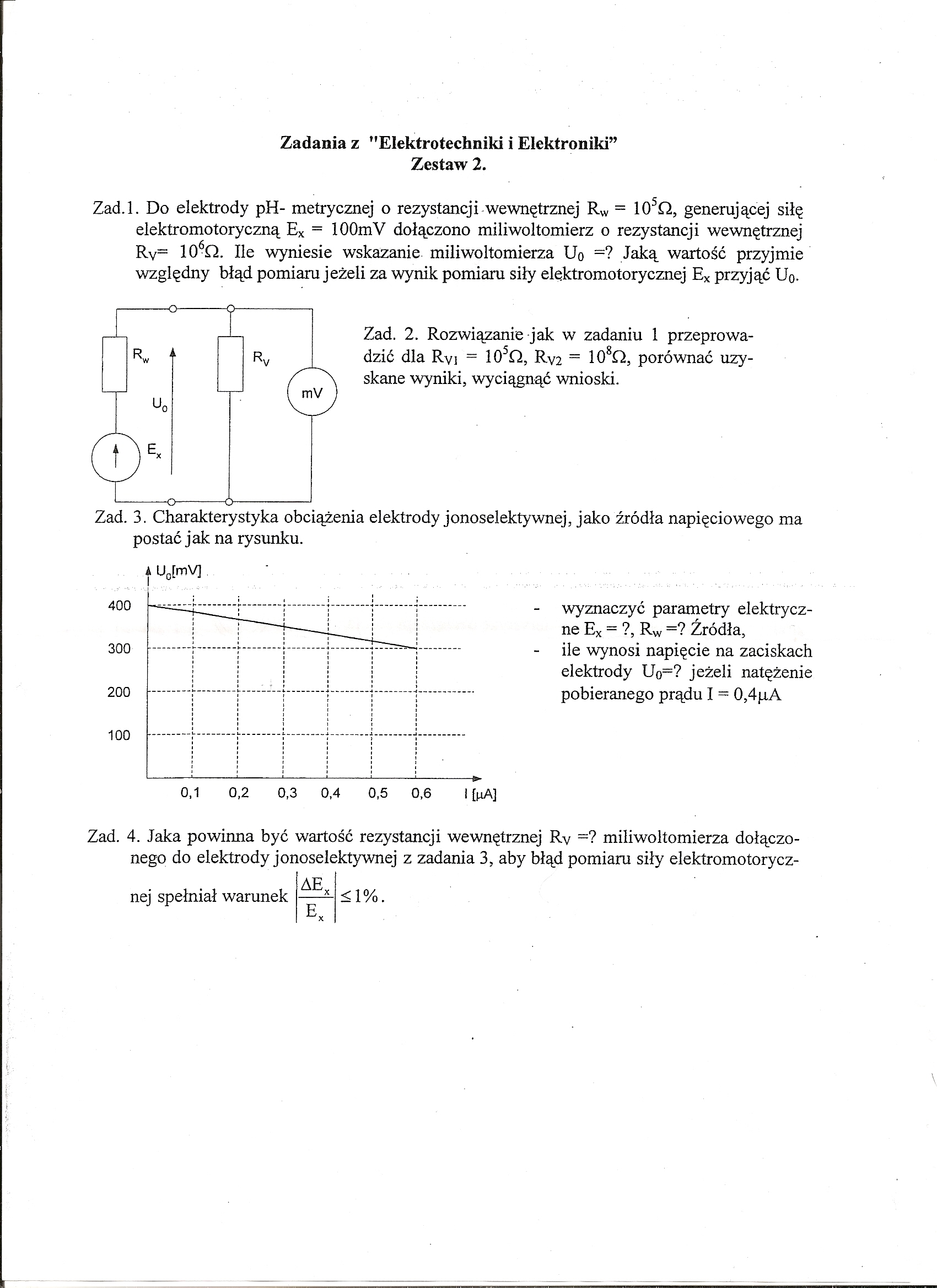

Zadania z "Elektrotechniki i Elektroniki⁹ Zestaw 2.

Zad.l. Do elektrody pH- metrycznej o rezystancji wewnętrznej R_w = 10^SQ, generującej siłę elektromotoryczną E_x = 100mV dołączono miliwoltomierz o rezystancji wewnętrznej Rv⁼ 10⁶Q. Ile wyniesie wskazanie miliwoltomierza Uo =? Jaką wartość przyjmie względny błąd pomiaru jeżeli za wynik pomiaru siły elektromotorycznej E_x przyjąć U o.

Zad. 2. Rozwiązanie jak w zadaniu 1 przeprowadzić dla Rvi = 10⁵n, Rv2 ⁼ 10⁸Q₅ porównać uzyskane wyniki, wyciągnąć wnioski.

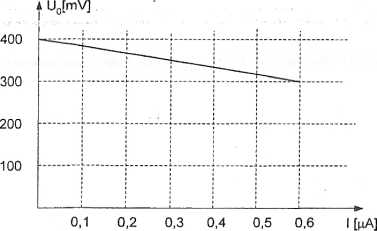

Zad. 3. Charakterystyka obciążenia elektrody jonoselektywnej, jako źródła napięciowego ma postać jak na rysunku.

wyznaczyć parametry elektryczne E_x = ?, R_w =? Źródła, ile wynosi napięcie na zaciskach elektrody Uo=? jeżeli natężenie pobieranego prądu I = 0,4pA

Zad. 4. Jaka powinna być wartość rezystancji wewnętrznej Ry =? miliwoltomierza dołączonego do elektrody jonoselektywnej z zadania 3, aby błąd pomiaru siły elektromotorycz-

nej spełniał warunek

jgk

I

<1%.
