Schemat obwodu zasilania samochodu Ford Sierra

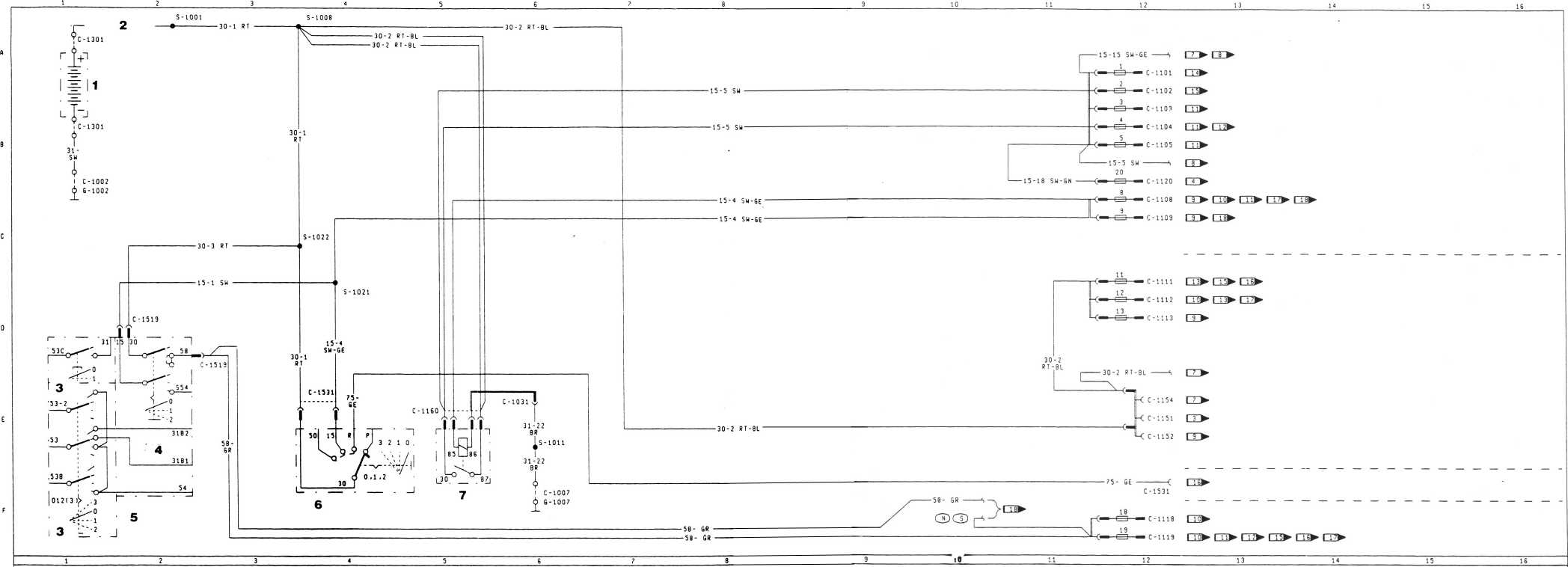

Rys. 9.14. Schemat obwodu zasilania samochodu Ford Sierra

1 — akumulator, 2 — przewód z bezpiecznikiem głównym, 3 — sterowanie wycieraczki szyby przedniej, 4 — sterowanie oświetlenia zewnętrznego, 5 — przełączniki oświetlenia zewnętrznego i wycieraczki szyby przedniej, 6 — wyłącznik zapłonu, 7 — przekaźnik wyłącznika zapłonu Oznaczenia kolorów przewodów

BL — niebieski, BR — brązowy, GE — żółty, GR — szary, GN — zielony, RS — różowy, RT — czerwony, SW — czarny,

VI — fioletowy, WS — biały
